8
OM-1568

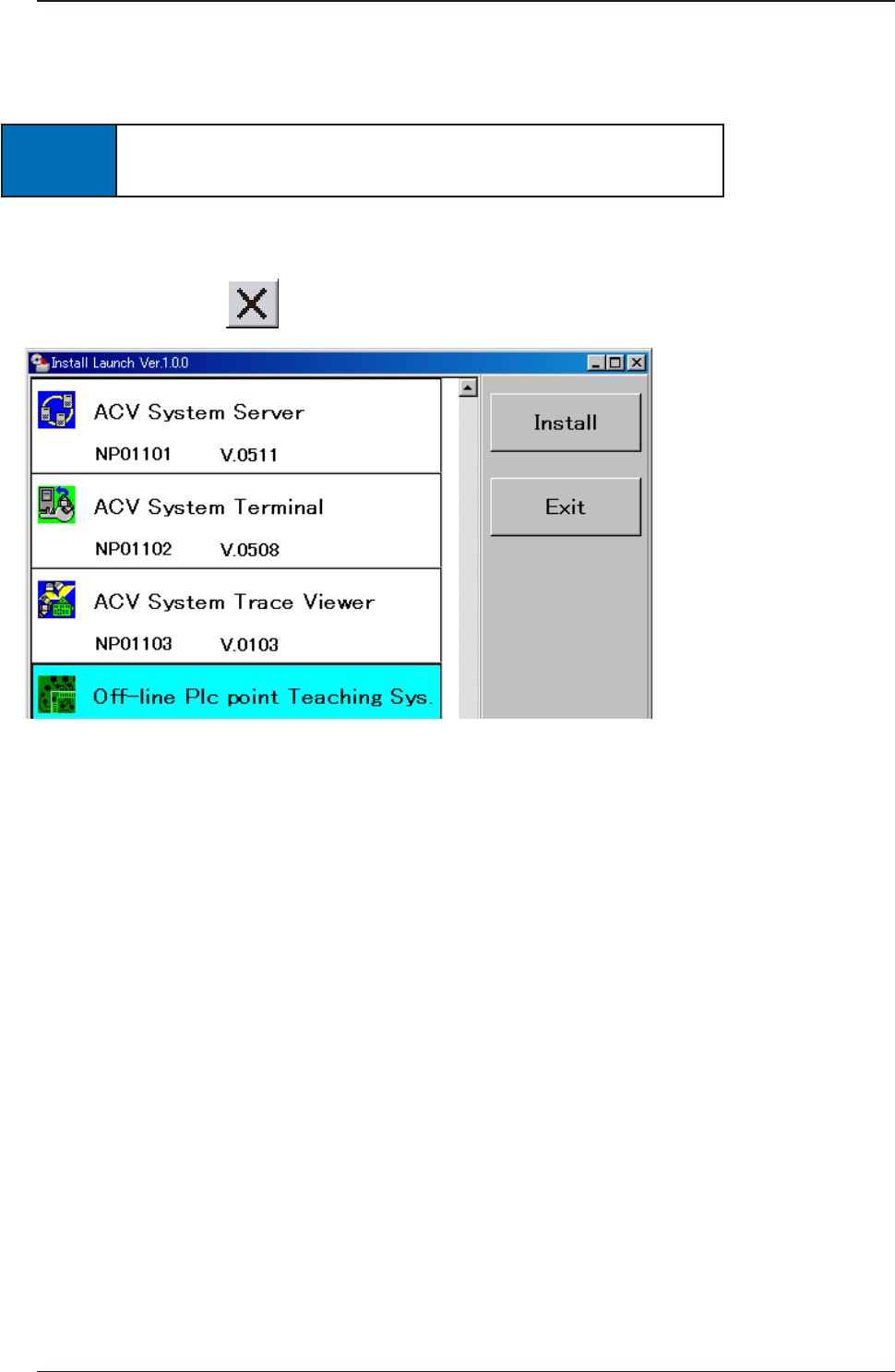

3. 生产管理器的结束
通知
•
请在停止状态的监视功能后结束生产管理器。
有可能成为异常结束或 PC 无应答等的原因。
结束方法
•
选择菜单栏的 [File( 文件 )]-[Exit( 结束 )] 指令，结束生产管理器。
点击结束按钮 <
>，也可以结束。
Fig.2
3. 生产管理器的结束
1106-001
9
OM-1568

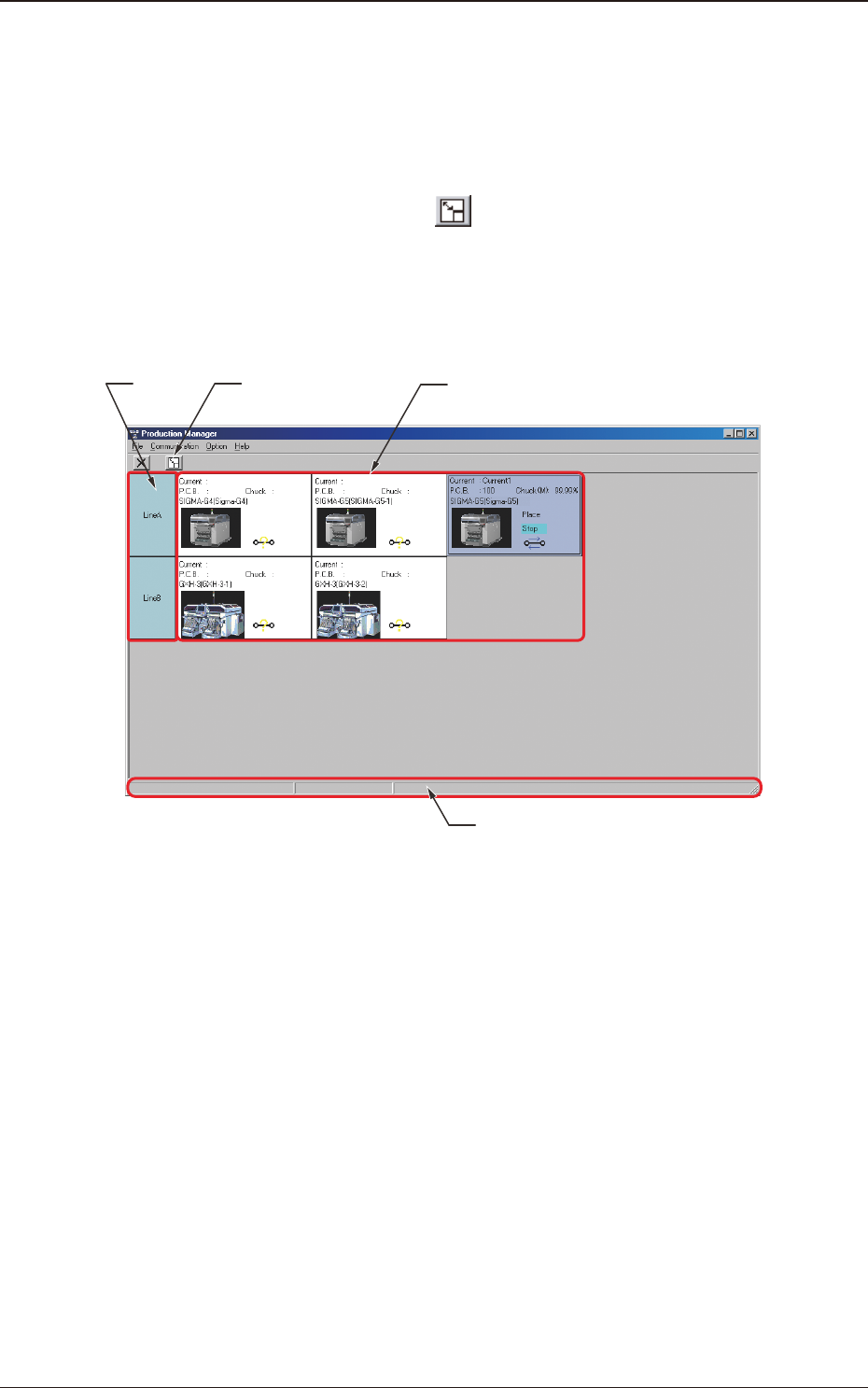

4. 状态显示界面
在状态显示界面实时显示连接装置的状态。
状态显示界面有标准尺寸和缩小尺寸两种，在两个界面显示的信息项
目和显示方法有所不同。
各种界面可通过尺寸变更按钮 <
> 进行切换。
4.1 标准尺寸的状态显示界面
选择标准尺寸时，便显示以下界面。
[3]
[4]
[2]
[1]
Fig.3
[1] 组名显示
显示组名。
4. 状态显示界面
1106-001
10
OM-1568
[2] 装置信息显示
显示装置信息。
Current(机种名)
运行模式
装置状态
装置连接状态
PCB(线路板数量)
装置型号(装置名)
吸取率/贴装率
Fig.4
Current :显示生产机种名。
PCB :显示当前的生产机种的生产数量。
装置型号 ( 装置名 ) :显示装置型号和装置名。
吸取率 / 贴装率 :显示在选项中设定的吸取 / 贴装相关信
息 (ComponentHandlingErrorRate( 吸
取率 )、TotalHandlingErrorRate
Errors( 吸取异常率 )、PlacementError
Rate( 贴装率 )、TotalPlacement
Errors( 贴装异常率 ))。
运行模式 :显示运行模式 (Place( 贴装 )、Pass( 通
过 ))。
装置状态 :显示装置的状态 (STOP( 停止中 )、
PAUSE( 暂停 )、RUN( 运行中 )、WAIT( 待
机中 )、TEACH( 教示中 )、MOVE( 动作 )、
TEST( 测试中 ))。
装置连接状态 :用图标显示与装置的连接状态。
可以通信
不可以通信
不明
[3] 尺寸变更按钮
切换状态信息显示的标准尺寸和缩小尺寸。
[4] 状态栏
显示通信中的装置状态。
SIGMA 系列、GXH 系列、TCM-X、TIM-X、PXH-1、TPM-200 以及
TPM-100 系列时，显示通信中的装置主机名、间隔定时器的倒计时。
另外，TCM-3000、TIM-5000、TDM-3000 系列时，显示通信中的装
置机种和生产线、号机。
4.1 标准尺寸的状态显示界面
