11 OM-1568 4.2 缩小尺寸的状态显示界面 选择缩小尺寸时，便显示以下界面。 ① ② ③ ④ ⑤ 服务器 客户端 LAN 授权 服务器 应用 软件 ① ② ③ ④ ⑤ 授权 服务器 服务器/客户端一致 应用 软件 Fig.5 [1] 组名显示 显示组名。 4.2 缩小尺寸的状态显示界面 1 106-001
10
OM-1568

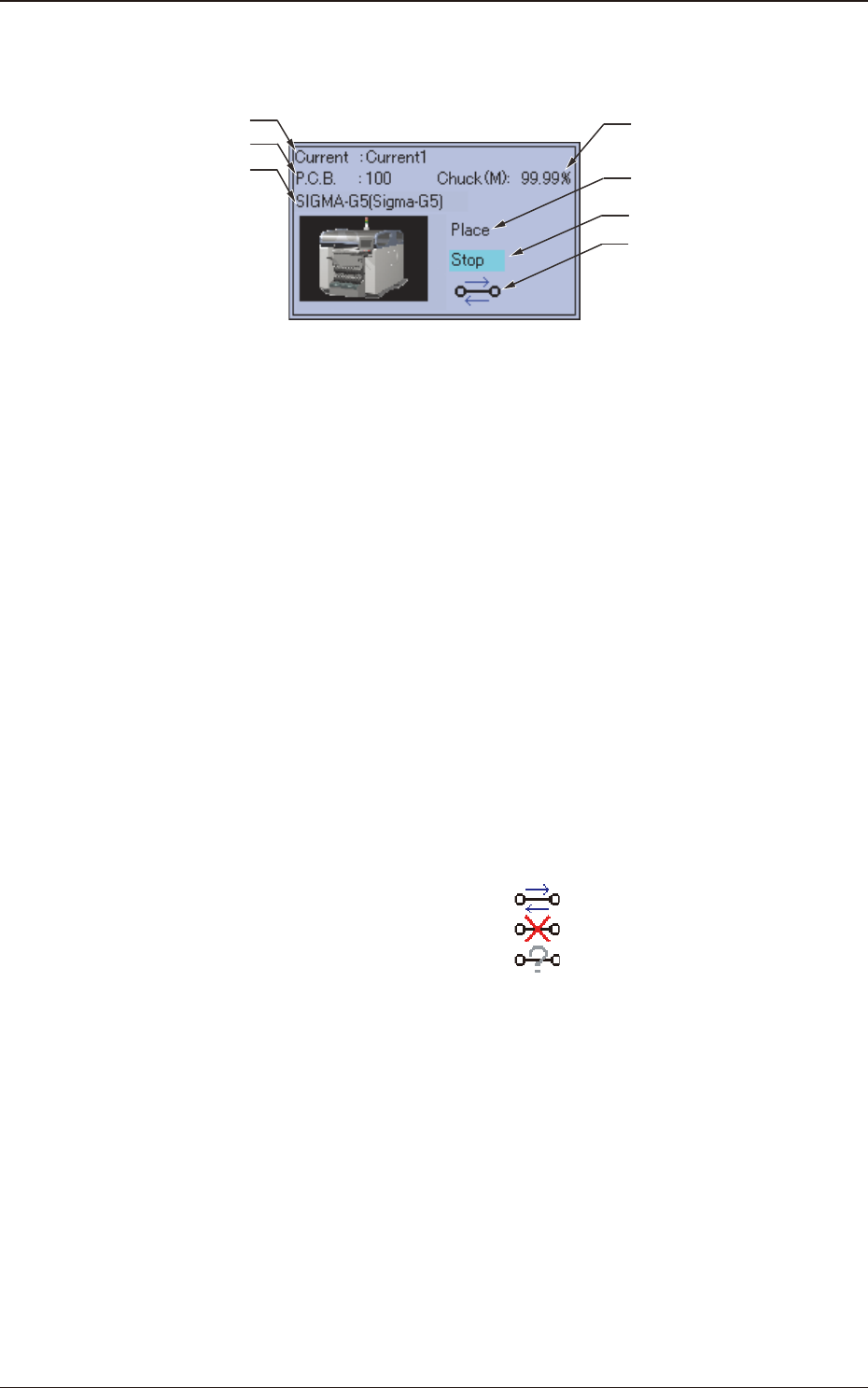

[2] 装置信息显示
显示装置信息。
Current(机种名)
运行模式
装置状态
装置连接状态
PCB(线路板数量)
装置型号(装置名)
吸取率/贴装率
Fig.4
Current :显示生产机种名。
PCB :显示当前的生产机种的生产数量。
装置型号 ( 装置名 ) :显示装置型号和装置名。
吸取率 / 贴装率 :显示在选项中设定的吸取 / 贴装相关信
息 (ComponentHandlingErrorRate( 吸
取率 )、TotalHandlingErrorRate
Errors( 吸取异常率 )、PlacementError
Rate( 贴装率 )、TotalPlacement
Errors( 贴装异常率 ))。
运行模式 :显示运行模式 (Place( 贴装 )、Pass( 通
过 ))。
装置状态 :显示装置的状态 (STOP( 停止中 )、
PAUSE( 暂停 )、RUN( 运行中 )、WAIT( 待
机中 )、TEACH( 教示中 )、MOVE( 动作 )、
TEST( 测试中 ))。
装置连接状态 :用图标显示与装置的连接状态。
可以通信
不可以通信
不明
[3] 尺寸变更按钮
切换状态信息显示的标准尺寸和缩小尺寸。
[4] 状态栏
显示通信中的装置状态。
SIGMA 系列、GXH 系列、TCM-X、TIM-X、PXH-1、TPM-200 以及
TPM-100 系列时，显示通信中的装置主机名、间隔定时器的倒计时。
另外，TCM-3000、TIM-5000、TDM-3000 系列时，显示通信中的装
置机种和生产线、号机。
4.1 标准尺寸的状态显示界面
1106-001
11
OM-1568
4.2 缩小尺寸的状态显示界面

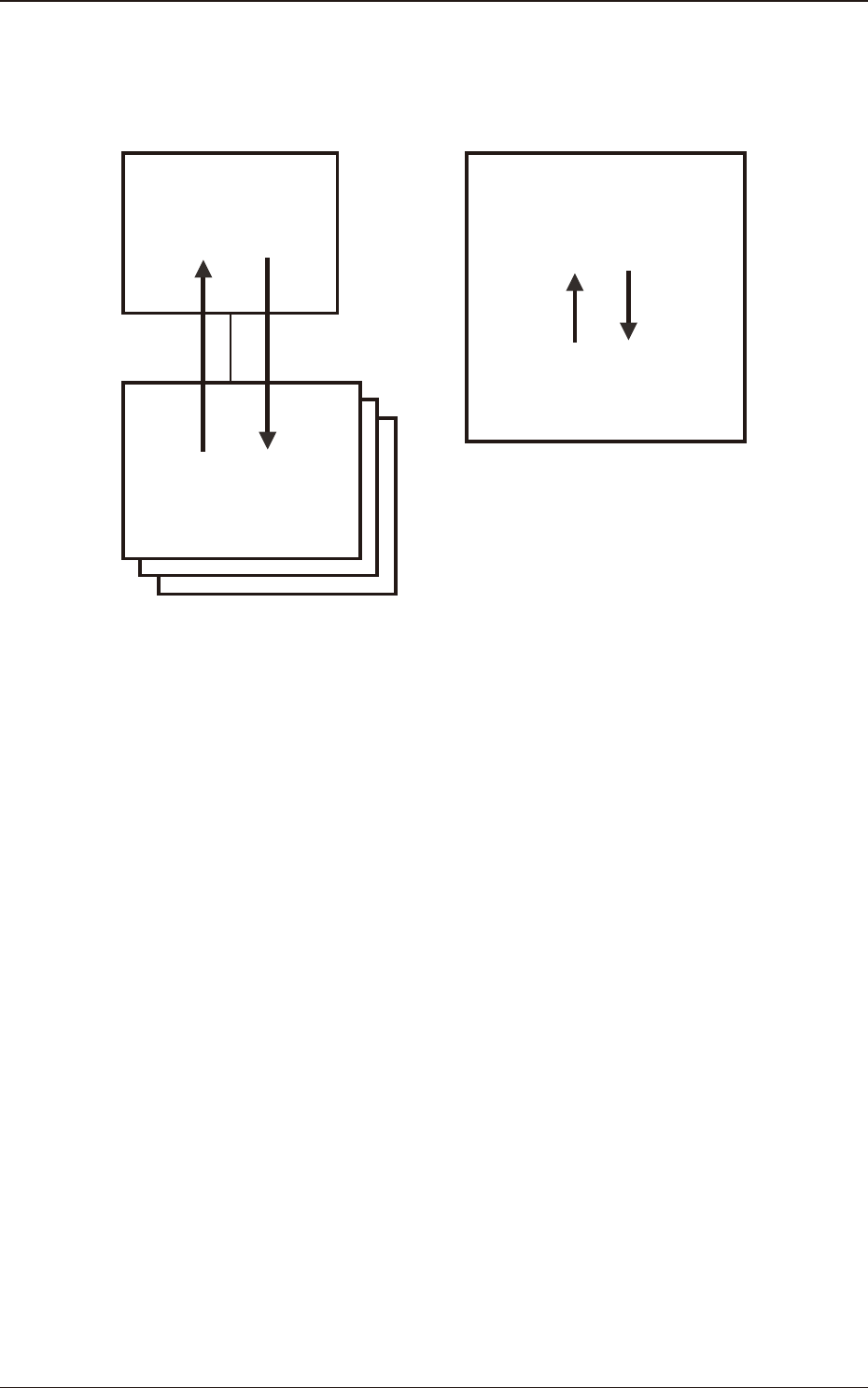

选择缩小尺寸时，便显示以下界面。
①
②
③
④
⑤
服务器
客户端
LAN
授权
服务器
应用
软件
①
②
③
④
⑤
授权
服务器
服务器/客户端一致
应用
软件
Fig.5
[1] 组名显示
显示组名。
4.2 缩小尺寸的状态显示界面
1106-001
12
OM-1568
[2] 装置信息显示
显示装置信息。
发送许可证
订购
购买的软件名
购买的许可证数量
服务器MAC地址
制成
许可证识别码
用户 本公司
购买的软件名
购买的许可证数量
服务器MAC地址
许可证识别码
许可证识别码
设定在服务器上
Fig.6
装置型号 :显示装置的型号。
装置名 :显示装置名。
装置状态 :四角的颜色表示装置的状态。
浅蓝色:停止中
红色 :暂停、教示中、测试中
绿色 :运行中、待机中、动作中
[3] 尺寸变更按钮
切换状态显示的标准尺寸和缩小尺寸。
[4] 状态栏
显示通信中的装置状态。
SIGMA 系列、GXH 系列、TCM-X、TIM-X、PXH-1、TPM-200 以及
TPM-100 系列时，显示通信中的装置主机名、间隔定时器的倒计时。
另外，TCM-3000、TIM-5000、TDM-3000 系列时，显示通信中的装
置机种和生产线、号机。
