11
OM-1568
4.2 缩小尺寸的状态显示界面
选择缩小尺寸时，便显示以下界面。
①
②
③
④
⑤
服务器
客户端
LAN
授权
服务器
应用
软件
①
②
③
④
⑤
授权
服务器
服务器/客户端一致
应用
软件
Fig.5
[1] 组名显示
显示组名。
4.2 缩小尺寸的状态显示界面
1106-001
12
OM-1568
[2] 装置信息显示
显示装置信息。
发送许可证
订购
购买的软件名
购买的许可证数量
服务器MAC地址
制成
许可证识别码
用户 本公司
购买的软件名
购买的许可证数量
服务器MAC地址
许可证识别码
许可证识别码
设定在服务器上
Fig.6
装置型号 :显示装置的型号。
装置名 :显示装置名。
装置状态 :四角的颜色表示装置的状态。
浅蓝色:停止中
红色 :暂停、教示中、测试中
绿色 :运行中、待机中、动作中
[3] 尺寸变更按钮
切换状态显示的标准尺寸和缩小尺寸。
[4] 状态栏
显示通信中的装置状态。
SIGMA 系列、GXH 系列、TCM-X、TIM-X、PXH-1、TPM-200 以及
TPM-100 系列时，显示通信中的装置主机名、间隔定时器的倒计时。
另外，TCM-3000、TIM-5000、TDM-3000 系列时，显示通信中的装
置机种和生产线、号机。
4.2 缩小尺寸的状态显示界面
1106-001
13
OM-1568

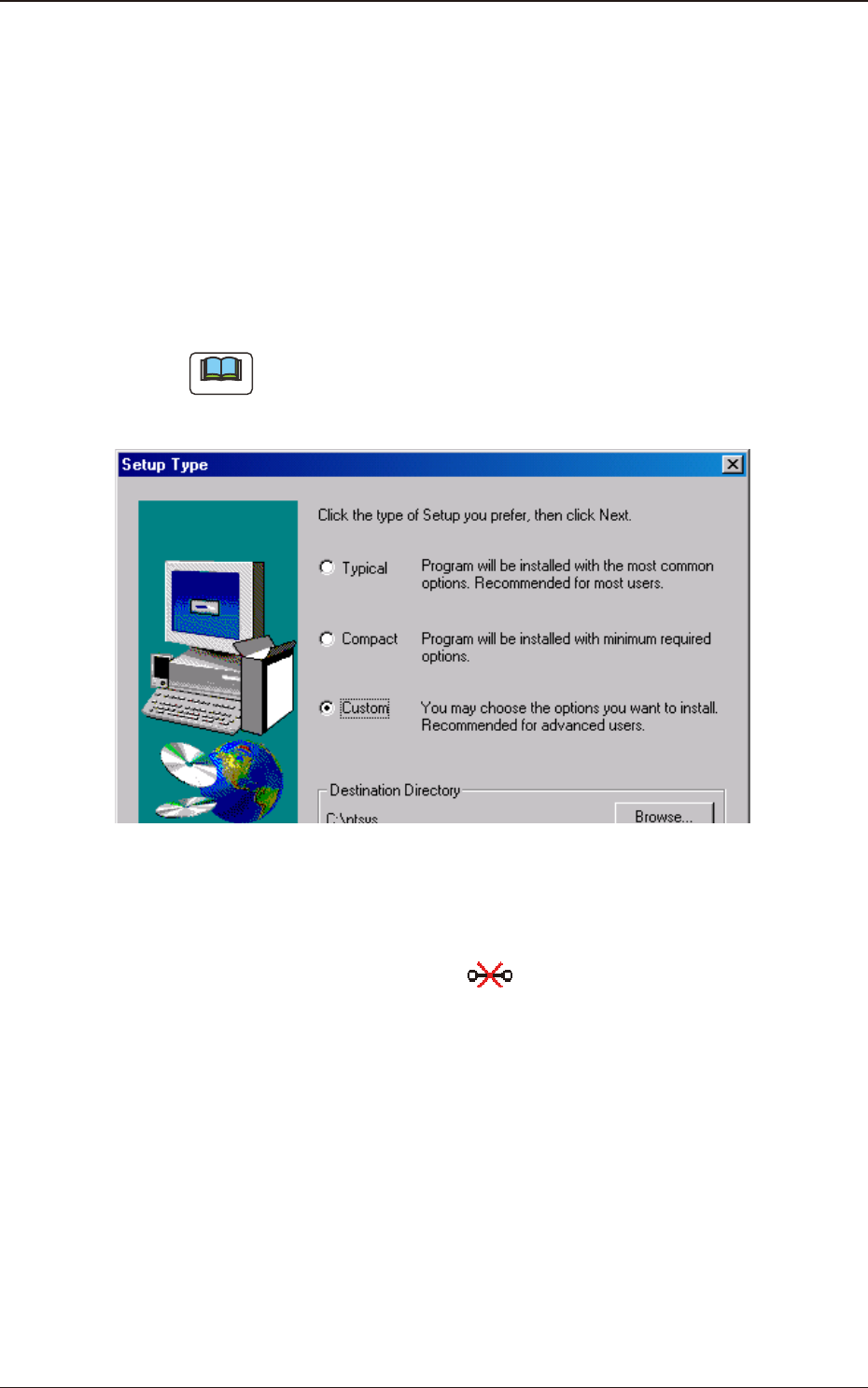

5. 装置状态的监视功能
通过装置状态的监视功能，在界面实时显示连接装置的状态。
5.1 装置状态的监视功能的操作
•
操作步骤
(1)选择菜单栏的 [Communication( 通信 )]-[Start( 开始 )] 指令时，
开始装置状态的监视。
对于登录装置，按指定的时间间隔依次向下一个装置进行监视。
Note
关于装置的无应答以及通信异常，重复 [Option( 选项 )]-[Device
Status( 装置状态 )] 设定的通信重试的次数。
即使这样也并无法进行通信时，成为错误。
Fig.7
装置状态通信
•
失败过一次通信 ( 装置电源为 OFF、不能找到对象装置的 IP 地址时
等 ) 的装置其连接状态图标变为 ，从下次开始跳过通信。
5. 装置状态的监视功能
