8.8.8 .3 锡炉柔性部件，喷嘴 ■ 取下焊接喷嘴 ■ 用钢勺舀出锡液，彻底清洁锡炉内壁 ■ 目检焊接喷嘴，当波峰开启时，焊液完全浸润喷嘴 ② ，如未完全浸润 ③ ，须提高喷嘴活性。更换严重氧化的喷嘴 8.8.8 .4 清洁氮气保护罩 ■ 取下氮气保护罩 ① ■ 用刷子清洁密封环 …

8.8.6.2 电气设备

■ 目检电缆、线槽、连接头及传感器并清洁脏污

8.8.6.3 焊接单元

■ 检查焊接模块皮带，检查钢箍是否磨损

8.8.6.4 控制软件

■ 备份工艺参数

用外部存储设备备份数据

在[File path]中可以选择存储路径

8.8.6.5 宽度调节

■ 目检宽度调剂所有部件，保证传输机构运行顺畅，清洁各部件

■ 目检传感器①，清洁各部件，确保各部件紧固无松动

检查完毕后，必须检查调节功能是否正常。

■ 润滑齿轮④，齿条⑤及传动轴⑥

■ 清洁完后润滑齿轮④和⑤

适当润滑，过度的润滑会很快变脏

参阅本章[润滑]，[工具]章节.

注意! 滑轨表面③必须润滑

8.8.7.1 设备整机

■ 检查所有的连接，锁紧松动的螺丝螺帽

8.8.7.2 电气控制柜

■ 目检所有电气元件，清洁内部灰尘，更换损坏电气元件

■ 目检所有电缆及连接器，更换损坏的元件

8.8.7.3 助焊剂容器

■ 抓住把柄②取出容器①

■ 清空容器，目检容器内的沉积物及腐蚀情况。更换损坏磨损部件，用推荐的清洁剂清

洁容器

■ 目检容器内部，清理沉淀物

■ 检查管道，目检管道连接处，确保连接处紧固

■ 目检并清洁喷雾区域

保养完成后，重新添加助焊剂，并固定好容器

警告! 禁止在设备内个添加助焊剂

8.8.8 必要的保养

8.8.8.1 助焊剂喷嘴

■ 使用推荐清洁剂清洁助焊剂喷嘴内部空间①

使用超声波清洁器进行全面清洁.

8.8.8.2 润滑Z轴

运行400小时后Z轴必须润滑

8.8.8.3 锡炉柔性部件

注意! 烫伤! 对锡炉进行维护保养（如更换喷嘴）时必须佩带防护服（防护手套、防护

眼镜、围裙、防护靴等）。锡炉内用液态金属，所有部件都有高温。特别是在加料过程，锡液

可能溅出。执行这些操作时一定要做好防护措施！

小心! 所有与锡料接触的零部件表面都有镀膜。清洁时不须使用刷子。难清洁地方用木

质铲子。推荐使用ERSA 清洁工具套装序列号 No. 4SNP00- ZB0-010.

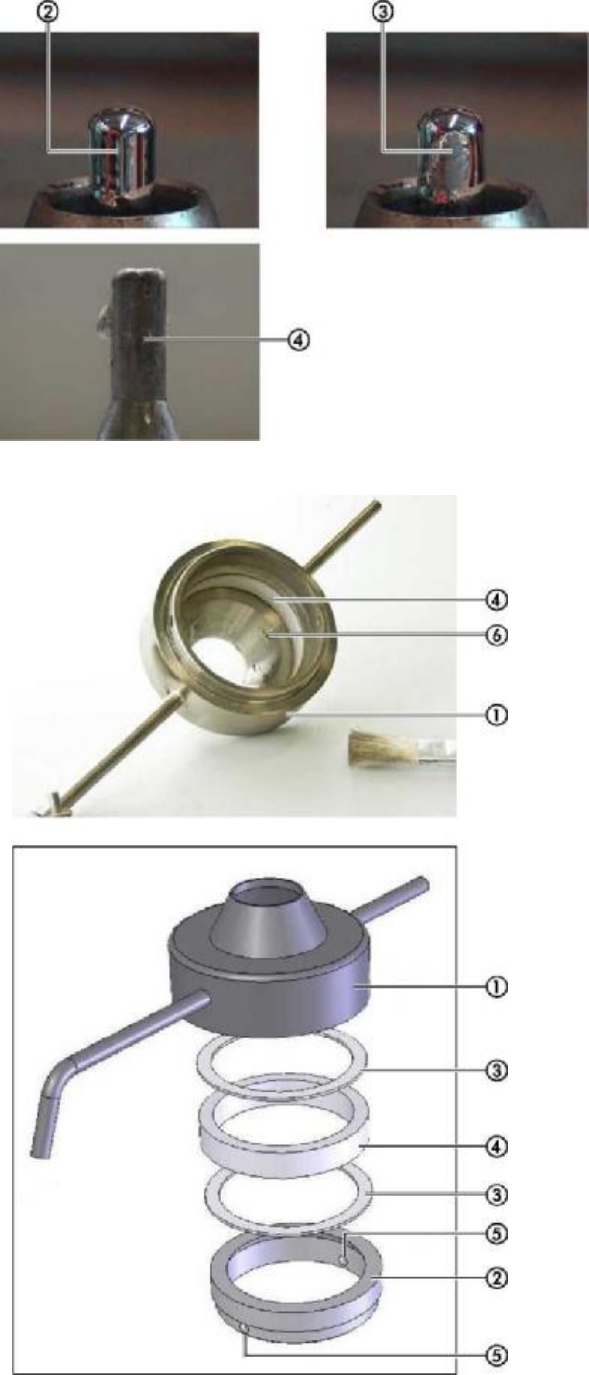

8.8.8.3 锡炉柔性部件，喷

嘴

■ 取下焊接喷嘴

■ 用钢勺舀出锡液，彻底清

洁锡炉内壁

■ 目检焊接喷嘴，当波峰开

启时，焊液完全浸润喷嘴②，如未完

全浸润③，须提高喷嘴活性。更换严

重氧化的喷嘴

8.8.8.4 清洁氮气保护罩

■ 取下氮气保护罩①

■ 用刷子清洁密封环④

■ 清洁残留焊渣⑥

■ 重新安装氮气保护罩

8.8.8.5 更换氮气保护罩

如果气环损坏必须同时更换气环④和

两个密封环③

■ 拧下底部螺丝②，取出气环④和密

封环③

警告! 气环是易损件

■ 用分离剂透过底部②■ 手

动拧紧螺丝

■ 重新安装气环

请参与本章[润滑]章节

8.8.8.6 助焊剂容器更换

助焊剂容器必须定期检查并按时添加助焊剂：

■ 设备调到手动操作模式[维护].

■ 打开保护门②.

■ 用防静电手环与设备等电位连接

■ 取出容器④并防止干净的地方

8.8.8.6 填充助焊剂

■ 打开固定夹⑤

■ 关闭氮气供应⑦

■ 释放容器内气压：缓慢打开阀门⑧直到气压表显示压力为0ba. 释放容器内气压后关

闭阀门⑧

■ 打开所有的锁紧装置⑨

8.8.8.6 填充助焊剂

清洁托盘12，

取出盖子15，让盖子上的助焊剂倒入容器11中。把盖子放在托盘上

不能取出软管13，否则整个系统将渗漏

目检容器，清洁残留物

■ 目检并清洁密封环

■ 添满助焊剂(添满大约2L) 距离边缘约40mm.

■ 无层布清洁容器边缘

8.8.8.6 填充助焊剂

■ 缓慢安装容器锁紧四个固定装置⑨

■ 检查容器所有组件是否干净，用推荐清洁剂清洁脏的部件.

检查容器上所有的管道是否有泄漏，连接处是否拧紧.

■ 保证所有部件紧固，更换损坏的管道

■ 用无层布清洁整个喷雾区域

8.8.8.6 填充助焊剂

■ 检查助焊剂过滤器，更换污染损坏的滤芯，检查连接处是否紧固

■ 开启氮气供应阀⑦，检查气压表压力是否为0.5MPa
