全面认证要求，满足设备出口需求 7 SV670 认证描述 认证类型 标准机默认支持 CE 认证（适用于欧盟），提供 DOC 和第三方 CE 证书 功能安全认证 ST O，提供 TUV 莱茵证书（认证中） RoHS 2.0 版本（适用于欧盟），满足 10 项物质检测 标准机默认支持北美 UL/ CUL 认证 ( 适用美国、 加拿大 )， 主要是产品安全性能的检测和认证 SV670 系列标准型伺服驱动器 6
有效保护人身及设备安全
应对高污染环境，提高设备可靠性
5
6

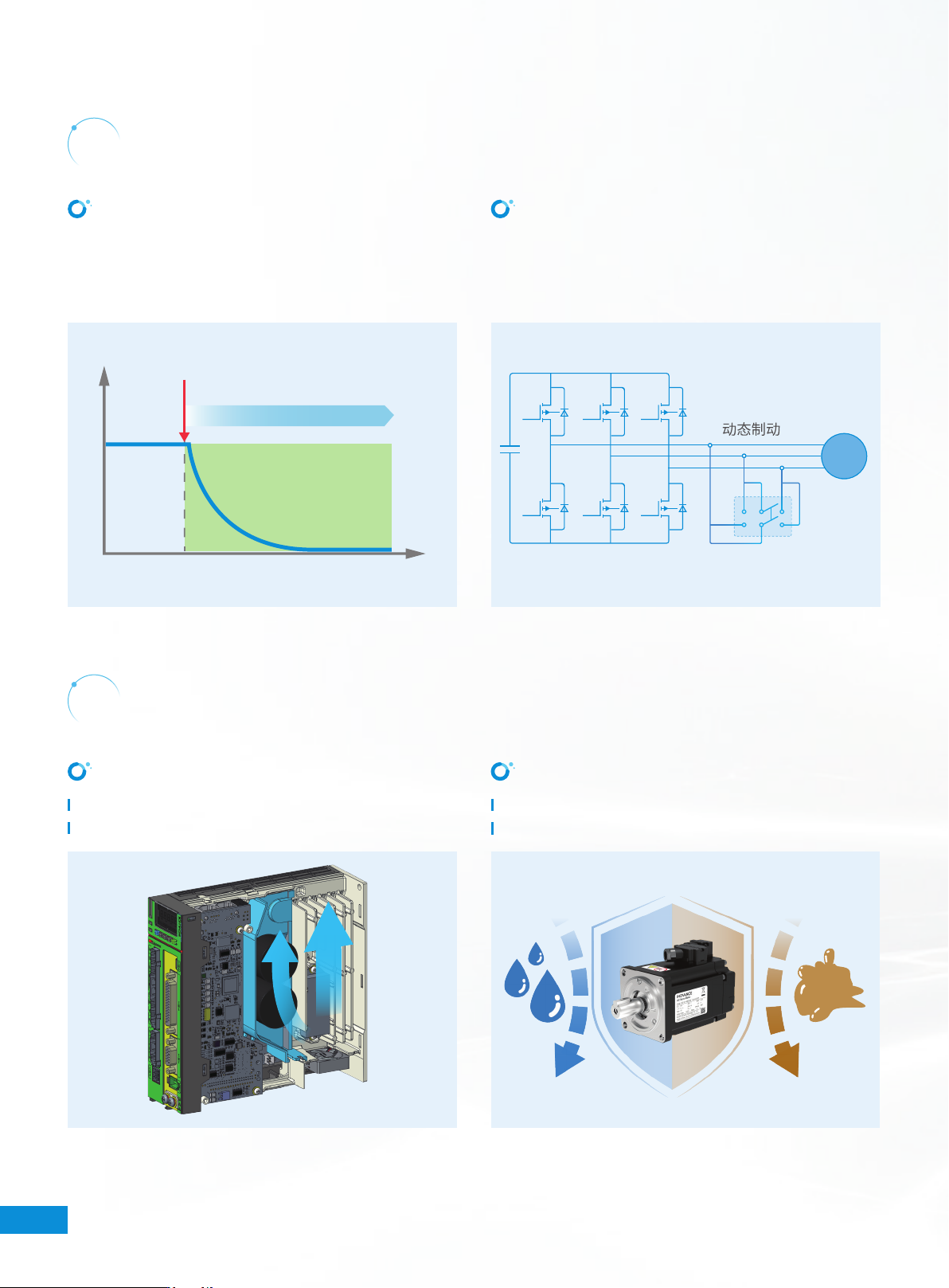

独立风道
功能安全
高防护性
动态制动
针对电容等发热器件，新增一个塑胶风道。
通过迷宫设计保证风道独立性，有效避免粉尘、异物等进入控制电路。
IEC61508-1 SIL-3 标准
SV670-FS 机型具有 STO 安全转矩关闭功能，无需接触器即可构成安
全回路，防止意外启动造成人员伤害
电机符合 IP67 防护等级
适应水汽、油污、振动等极端环境
在伺服故障、急停或停机、电机抱闸失效时，可进行动态制动，防止
电机快速旋转造成的设备损失或人员伤害
v
t
STO
M
5
SV670 系列标准型伺服驱动器
全面认证要求，满足设备出口需求
7
SV670 认证描述 认证类型
标准机默认支持 CE 认证（适用于欧盟），提供 DOC
和第三方 CE 证书
功能安全认证 STO，提供 TUV 莱茵证书（认证中）
RoHS 2.0 版本（适用于欧盟），满足 10 项物质检测
标准机默认支持北美 UL/CUL 认证 ( 适用美国、加拿大 )，
主要是产品安全性能的检测和认证
SV670 系列标准型伺服驱动器
6
产品命名规则及尺寸规格
伺服驱动器命名规则
SV670 P S 2R8 I - FS
① 产品系列
SV670：SV670 通用伺服驱动器
③ 电压等级
S：220V T：380V
⑤ 机型配置
I：通用型
② 产品类型
N：网络型
P：脉冲型
A：CANlink 型
C：CANopen 型
⑥ 非标功能
空缺：标准型
FH：高防护
FS：功能安全机型只含 STO
PTC：带电机温度检测
LK：力控压合功能
④ 额定输出电流
1R6：1.6A
2R8：2.8A
...
021：21.0A
026：26.0A
① ② ③ ④ ⑤ ⑥
MS1 电机命名规则
MCS1 系列伺服减速电机命名规则
MS1 H4- 75B 30C B - A3 3 1 Z - S
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① MS1 系列伺服电机
④ 额定转速（rpm）
一位字母和两个数字组成
B：×10
C：×100
例：30C：3000rpm
⑧ 抱闸、减速机、油封
[1]
0：不带油封 + 不带抱闸
1：带油封 + 不带抱闸
2：不带油封 + 带抱闸
4： 带油封 + 带抱闸
② 惯量、容量类型
H1：低惯量、小容量
H2：低惯量、中容量
H3：中惯量、中容量
H4：中惯量、小容量
⑤ 电压等级（V）
B：220 D：380
⑨ 分系列号
Z：Z 系列
R：R 系列
③ 额定功率（W）
一位字母和两个数字组成
B：×10
C：×100
例：75B：750W
⑥ 编码器类型
一位字母和一位数字组成
A3：23 位多圈绝对值编码器
⑩ 出线形式及冷却方式
空缺：端子型，自然冷却
-S
[2]
：甩线型，自然冷却
-S4：甩线型电机 S4 工作制
⑦ 轴连接方式
3: 实心轴、带键、带轴中心螺纹孔
说明：[1]：40 机座电机标配不带油封，其余机座标配带油封。
[2]：-S 甩线型仅限 40/60/80 机座。
MCS1 H4 - 40B 30C B - 60F 05 3 A3 3 1 R
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫
① MCS1 系列伺服减速电机 ⑤ 电压等级（V）
B：220 D：380
⑨ 编码器类型
一位字母和一位数字组成
A3：23 位多圈绝对值编码器
② 惯量、容量等级
H3：中惯量、中容量
H4：中惯量、小容量
⑥ 减速机机座号
60F：□ 60 70Y：○ 70
90F：□ 90 90Y：○ 90
115F：□ 115 120Y：○ 120
注：□为方形法兰，○为原型法兰
⑩ 轴连接方式
3：实心轴、带键、带轴中心螺纹孔
③ 额定功率（W）
一位字母和两个数字组成
B：×10 C：×100
例：40B：400W
⑪ 抱闸、减速机、油封
1：带油封 + 不带抱闸
4： 带油封 + 带抱闸
⑦ 减速机速比
05：5:1 10：10:1 25：25:1
④ 额定转速（rpm）
一位字母和两个数字组成
B：×10 C：×100
例：30C：3000rpm
⑧ 精度
3：3arc-min 5：5arc-min
⑫ 分系列号
R：R 系列
7
SV670 系列标准型伺服驱动器
