SV670P 转矩模式接线图 表示双股绞合屏蔽线。 注 [1]：内部 +24V 电源电压范围 20V~28V，最大工作电流 200mA。 [2]：DI7 和 DI8 为高速 DI，请根据功能选择使用。 [3]：分频输出和全闭环输入线缆请选用双绞屏蔽线，屏蔽层必须两端接 PE，GND 与上位机信号地可靠连接， [4]：DO 输出电源用户自备，电源范围 5V~24V。DO 端口最大允许电压 DC30V，最大允许电流 50mA。 16 GND…
SV670P 位置模式接线图
表示双股绞合屏蔽线。
注
[1]：内部 +24V 电源电压范围 20V~28V，最大工作电流 200mA。
[2]：DI7 和 DI8 为高速 DI，请根据功能选择使用。
[3]：脉冲口接线请选用双绞屏蔽线，屏蔽层必须两端接 PE，GND 与上位机信号地可靠连接；低速脉冲口和高速脉冲口，共用一组端子，
可选 41，43，37，39 引脚或 38，36，42，40 引脚。
[4]：分频输出和全闭环输入线缆请选用双绞屏蔽线，屏蔽层必须两端接 PE，GND 与上位机信号地可靠连接。
[5]：DO 输出电源用户自备，电源范围 5V~24V。DO 端口最大允许电压 DC30V，最大允许电流 50mA。
SV670 系列标准型伺服驱动器
20
SV670P 转矩模式接线图
表示双股绞合屏蔽线。
注
[1]：内部 +24V 电源电压范围 20V~28V，最大工作电流 200mA。
[2]：DI7 和 DI8 为高速 DI，请根据功能选择使用。
[3]：分频输出和全闭环输入线缆请选用双绞屏蔽线，屏蔽层必须两端接 PE，GND 与上位机信号地可靠连接，
[4]：DO 输出电源用户自备，电源范围 5V~24V。DO 端口最大允许电压 DC30V，最大允许电流 50mA。
16GND
A/D转换
21
SV670 系列标准型伺服驱动器

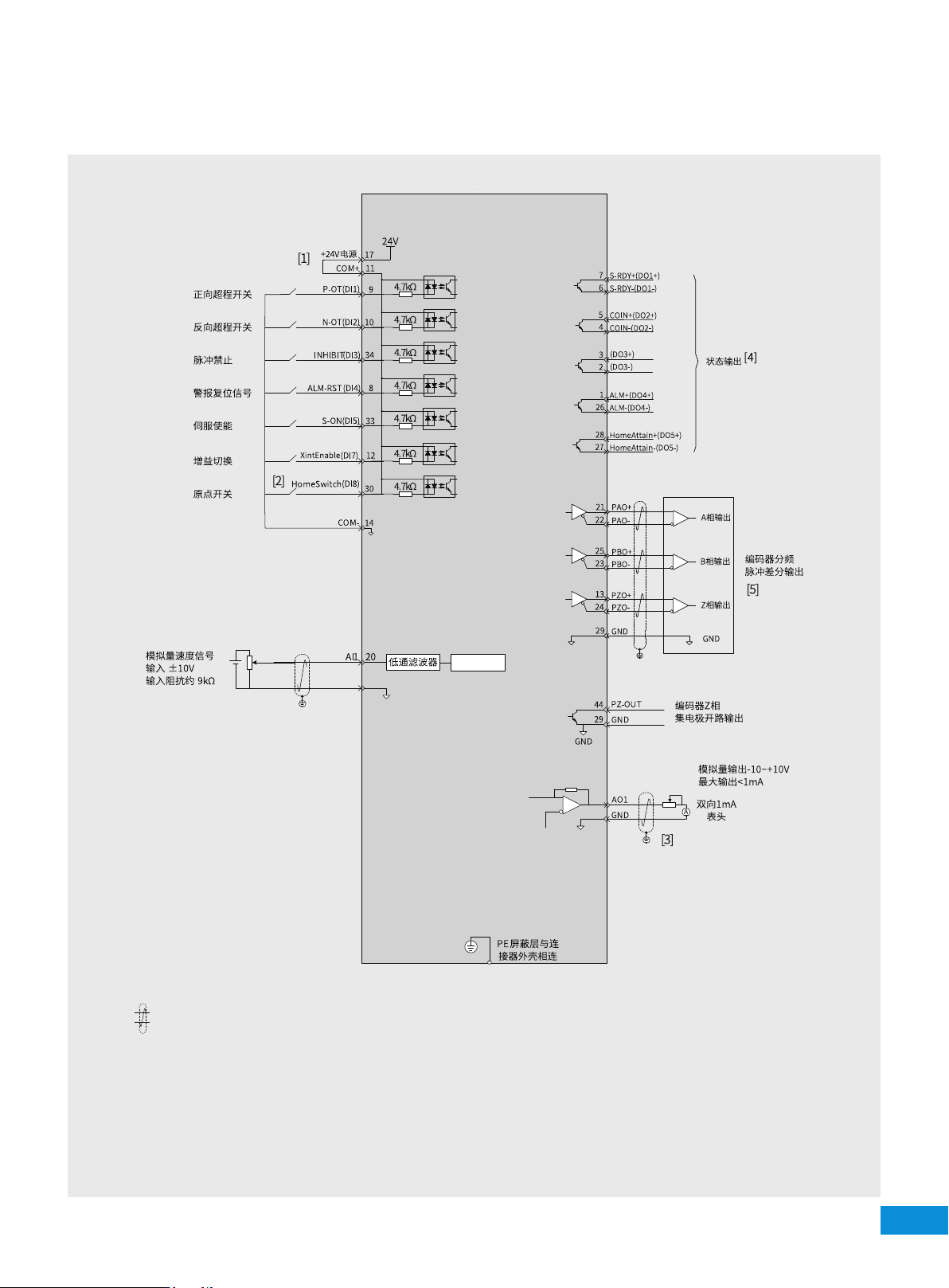

SV670P 速度模式接线图
表示双股绞合屏蔽线。
注
[1]：内部 +24V 电源电压范围 20V~28V，最大工作电流 200mA。
[2]：DI7 和 DI8 为高速 DI，请根据功能选择使用。
[3]：速度与转矩模拟量信号输入端口为 AI1，输出端口为 AO1，电压范围：-10V~+10V，
[4]：DO 输出电源用户自备，电源范围 5V~24V。DO 端口最大允许电压 DC30V，最大允许电流 50mA。
[5]：分频输出和全闭环输入线缆请选用双绞屏蔽线，屏蔽层必须两端接 PE，GND 与上位机信号地可靠连接。
15
19
16GND
A/D转换
SV670 系列标准型伺服驱动器
22
