SV670N 配线及端口定义 SV670N 伺服驱动器与外围设备连接（单相 220V） 抱闸电源 24VDC电压源 ， 在伺服电机带有 制动器时使用。 电磁接触器 制动控制信号 ， 打开/关闭制动器 电源。 使用时请 安装浪涌抑制器。 24VDC AI1 A01 *仅-FS机型支持 绝对值编码器 电池盒 23 SV670 系列标准型伺服驱动器
SV670P 速度模式接线图
表示双股绞合屏蔽线。
注
[1]：内部 +24V 电源电压范围 20V~28V，最大工作电流 200mA。
[2]：DI7 和 DI8 为高速 DI，请根据功能选择使用。
[3]：速度与转矩模拟量信号输入端口为 AI1，输出端口为 AO1，电压范围：-10V~+10V，
[4]：DO 输出电源用户自备，电源范围 5V~24V。DO 端口最大允许电压 DC30V，最大允许电流 50mA。
[5]：分频输出和全闭环输入线缆请选用双绞屏蔽线，屏蔽层必须两端接 PE，GND 与上位机信号地可靠连接。
15
19
16GND
A/D转换
SV670 系列标准型伺服驱动器
22
SV670N 配线及端口定义

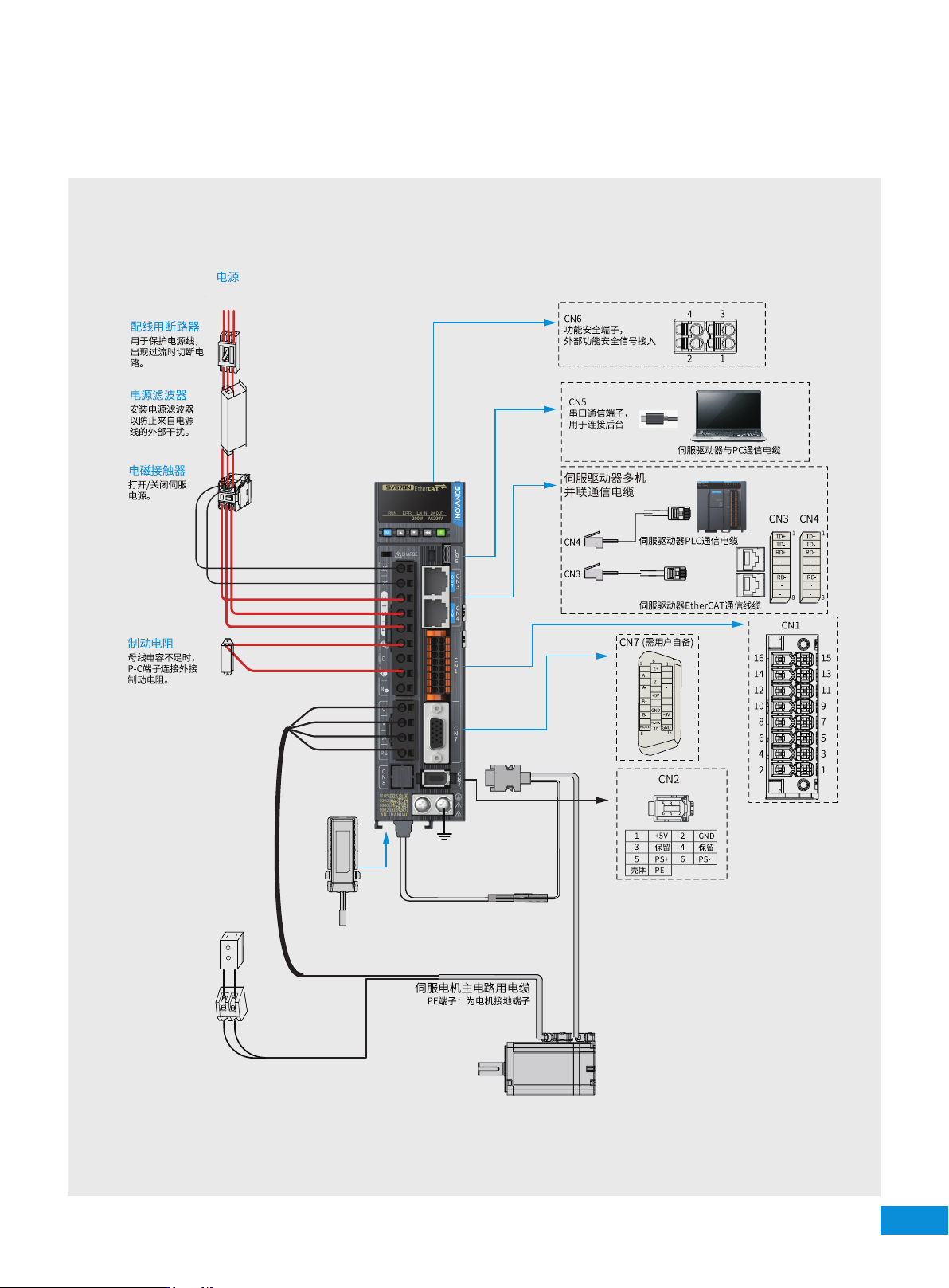

SV670N 伺服驱动器与外围设备连接（单相 220V）
抱闸电源
24VDC电压源，
在伺服电机带有
制动器时使用。
电磁接触器
制动控制信号，
打开/关闭制动器
电源。使用时请
安装浪涌抑制器。
24VDC
AI1
A01
*仅-FS机型支持
绝对值编码器
电池盒
23
SV670 系列标准型伺服驱动器
SV670N 配线及端口定义
SV670N 伺服驱动器与外围设备连接（三相 220V 或三相 380V）
抱闸电源
24VDC电压源，
在伺服电机带有
制动器时使用。
电磁接触器
制动控制信号，
打开/关闭制动器
电源。使用时请
安装浪涌抑制器。
24VDC
三相220V AC
或三相380V AC
*仅-FS机型支持
绝对值编码器
电池盒
AI1
A01
SV670 系列标准型伺服驱动器
