SIZE E 驱动器外形尺寸图 SIZE D 驱动器外形尺寸图 SIZE C 驱动器外形尺寸图 SV670 系列标准型伺服驱动器 28

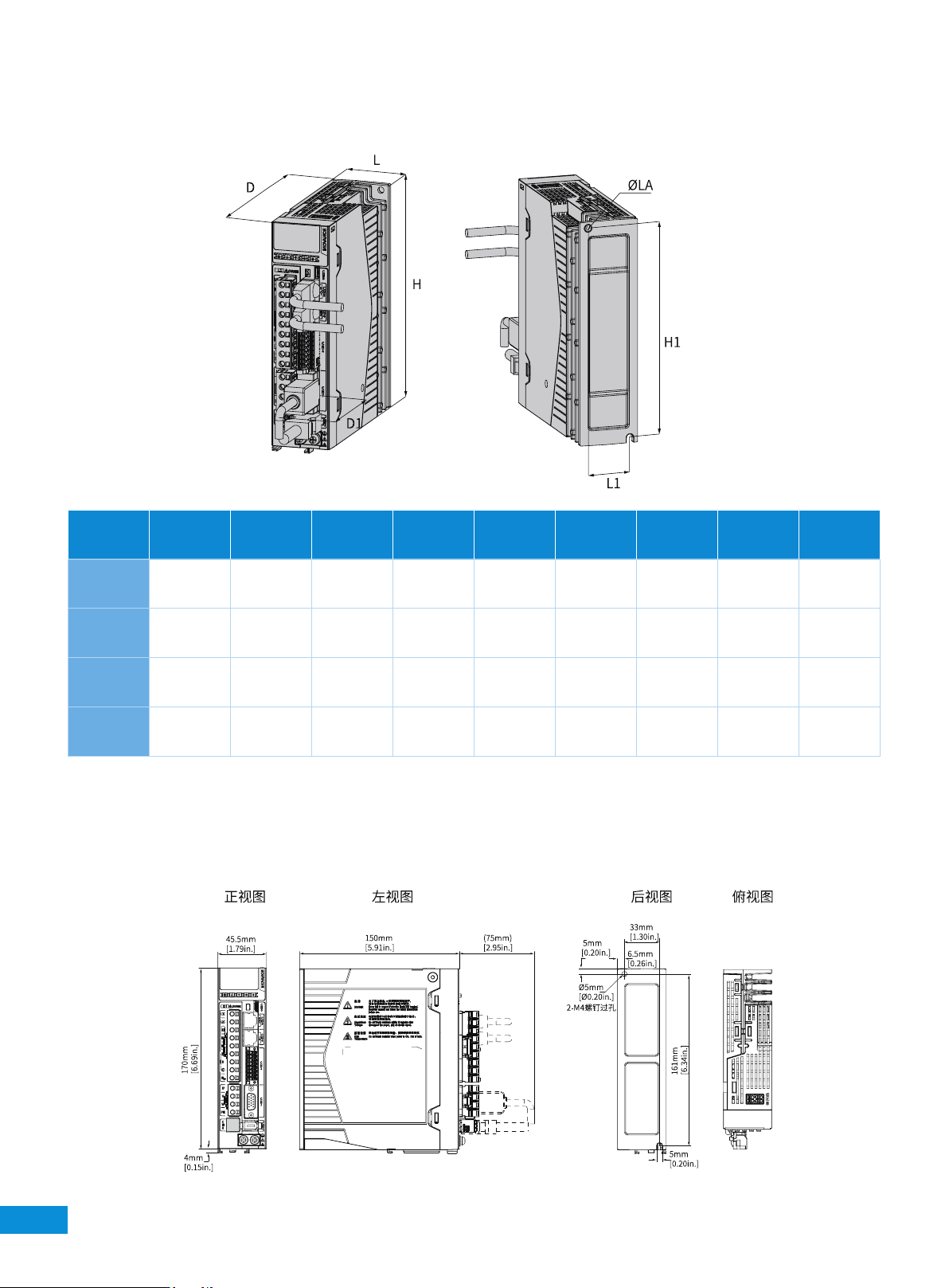

SV670P 系列驱动器产品尺寸
SIZE A 驱动器外形尺寸图
结构
L
mm(in.)
H
mm(in.)
D
mm(in.)
L1
mm(in.)
H1
mm(in.)
D1
mm(in.)
螺丝孔
(ØLA)
锁紧扭矩
(N·m)
重量
（kg）
SIZE A
45.5
(1.79)
170
(6.69)
150
(5.91)
33
(1.30)
161
(6.34)
75
(2.95)
2-M4 1.2 0.96
SIZE C
55±1
(2.17±0.04)
170
(6.69)
173±1
(6.81±0.04)
44
(1.73)
160
(6.30)
75
(2.95)
2-M4 1.2 1.3
SIZE D
80±1
(3.15±0.04)
170
(6.69)
183
(7.20)
71
(2.80)
160
(6.30)
75
(2.95)
3-M4 1.2 1.8
SIZE E
90
(3.54)
250
(9.84)
230
(9.06)
78
(3.07)
241
(9.47)
75
(2.95)
4-M4 1.2 3.6
27
SV670 系列标准型伺服驱动器
SIZE E 驱动器外形尺寸图
SIZE D 驱动器外形尺寸图
SIZE C 驱动器外形尺寸图
SV670 系列标准型伺服驱动器
28
SV670N 系列驱动器产品尺寸
SIZE A 驱动器外形尺寸图
结构
L
mm(in.)
H
mm(in.)
D
mm(in.)
L1
mm(in.)
H1
mm(in.)
D1
mm(in.)
螺丝孔
(ØLA)
锁紧扭矩
(N·m)
重量
（kg）
SIZE A
45.5
(1.79)
170
(6.69)
150
(5.91)
33
(1.30)
161
(6.34)
75
(2.95)
2-M4 1.2 0.96
SIZE C
55±1
(2.17±0.04)
170
(6.69)
173±1
(6.81±0.04)
44
(1.73)
160
(6.30)
75
(2.95)
2-M4 1.2 1.3
SIZE D
80±1
(3.15±0.04)
170
(6.69)
183
(7.20)
71
(2.80)
160
(6.30)
75
(2.95)
3-M4 1.2 1.8
SIZE E
90
(3.54)
250
(9.84)
230
(9.06)
78
(3.07)
241
(9.47)
75
(2.95)
4-M4 1.2 3.6
29
SV670 系列标准型伺服驱动器
