伺服电机转矩－转速特性 伺服电机产品概述 MS1H1 低惯量 小容量 MS1H1-40B30CB MS1H1-20B30CB MS1H1-10C30CB MS1H1-05B30CB MS1H1-55B30CB MS1H1-10B30CB MS1H1-75B30CB MS1H2 低惯量 中容量 MS1H2-15C30CD MS1H2-15C30CB MS1H2-25C30CB MS1H2-10C30CB MS1H2-20C30CB MS1…
型号
额定功率
(kW)
额定电压
(V)
额定转矩
(N·m)
最大转矩
(N·m)
额定电流
(Arms)
最大电流
(Arms)
转矩系数
(N·m/Arms)
转子转动惯量
(kg·cm
2
)
抱闸 /
非抱闸
MS1H3(n
N
=1500rpm，n
max
=4500rpm) 系列额定值规格
MS1H3-85B15CB-A331R
0.85 220 5.39 13.5 6.6 17.2 0.93
13.56 非抱闸
MS1H3-85B15CB-A334R 15.8 抱闸
MS1H3-85B15CD-A331R
0.85 380 5.39 13.5 3.5 8.5 1.84
13.56 非抱闸
MS1H3-85B15CD-A334R 15.8 抱闸
MS1H3-13C15CB-A331R
1.3 220 8.34 20.85 10.5 27.3 0.89
19.25 非抱闸
MS1H3-13C15CB-A334R 21.5 抱闸
MS1H3-13C15CD-A331R
1.3 380 8.34 20.85 5.1 12.6 1.85
19.25 非抱闸
MS1H3-13C15CD-A334R 21.5 抱闸
MS1H3-18C15CB-A331R
1.8 220 11.5 28.75 11.9 32.2 1.05
24.9 非抱闸
MS1H3-18C15CB-A334R 27.2
抱闸
MS1H3-18C15CD-A331R
1.8 380 11.5 28.75 6.75 17.7 1.87
24.9 非抱闸
MS1H3-18C15CD-A334R 27.2 抱闸
MS1H3-29C15CB-A331R
2.9 220 18.6 46.5 18 52.5 1.16
44.7 非抱闸
MS1H3-29C15CB-A331R 52.35 抱闸
MS1H3-29C15CD-A331R
2.9 380 18.6 46.5 10.5 29.75 1.94
44.7 非抱闸
MS1H3-29C15CD-A334R 52.35 抱闸
MS1H3-44C15CB-A331R
4.4 220 28.4 71.1 25.5 67 1.25
64.9 非抱闸
MS1H3-44C15CB-A334R 72.55 抱闸
MS1H3-44C15CD-A331R
4.4 380 28.4 71.1 16 42 1.96
64.9 非抱闸
MS1H3-44C15CD-A334R 72.55 抱闸
MS1H3-55C15CD-A331R
5.5 380 28.4 71.1 16 42 1.96
64.9 非抱闸
MS1H3-55C15CD-A334R 72.55 抱闸
MS1H3-75C15CD-A331R
7.5 380 48 119 25 65 2.13
127.5 非抱闸
MS1H3-75C15CD-A334R 135.15 抱闸
MS1H4(Vn=3000rpm, Vmax=6000rpm）系列额定值规格
MS1H4-10B30CB-A330Z
0.1 220 0.32 1.12 1.3 4.70 0.26
0.102 非抱闸
MS1H4-10B30CB-A332Z 0.104 抱闸
MS1H4-20B30CB-A331R
0.2 220 0.64 2.24 1.3 5.3 0.46
0.22 非抱闸
MS1H4-20B30CB-A334R 0.23 抱闸
MS1H4-40B30CB-A331R
0.4 220 1.27 4.45 2.4 9.2 0.53
0.43 非抱闸
MS1H4-40B30CB-A334R 0.44 抱闸
MS1H4-55B30CB-A331R
0.55 220 1.75 6.13 3.3 13.2 0.49
1.12 非抱闸
MS1H4-55B30CB-A334R - 抱闸
MS1H4-75B30CB-A331R
0.75 220 2.39 8.37 4.4 16.9 0.58
1.46 非抱闸
MS1H4-75B30CB-A334R 1.51 抱闸
MS1H4-10C30CB-A331R
1.0 220 3.18 11.13 6.5 24 0.46
1.87 非抱闸
MS1H4-10C30CB-A334R 1.97 抱闸
SV670 系列标准型伺服驱动器
32

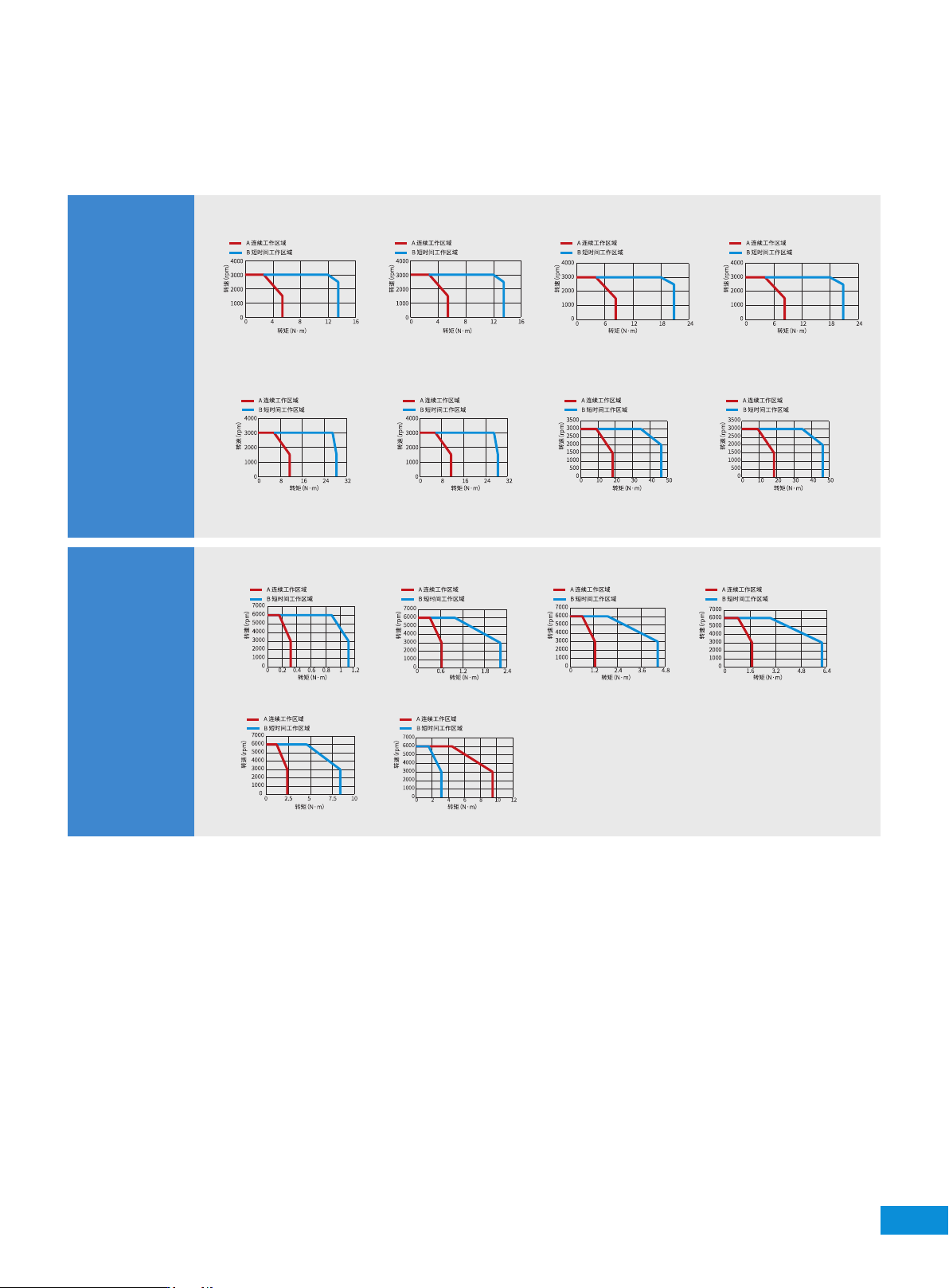

伺服电机转矩－转速特性
伺服电机产品概述
MS1H1
低惯量
小容量
MS1H1-40B30CBMS1H1-20B30CB
MS1H1-10C30CB
MS1H1-05B30CB
MS1H1-55B30CB
MS1H1-10B30CB
MS1H1-75B30CB
MS1H2
低惯量
中容量
MS1H2-15C30CDMS1H2-15C30CB
MS1H2-25C30CB
MS1H2-10C30CB
MS1H2-20C30CB
MS1H2-10C30CD
MS1H2-20C30CD
MS1H2-25C30CD
MS1H2-30C30CB MS1H2-30C30CD
MS1H2-50C30CB MS1H2-50C30CD
MS1H2-40C30CB MS1H2-40C30CD
S012
S018
33
SV670 系列标准型伺服驱动器
伺服电机转矩－转速特性
伺服电机产品概述
MS1H3
低惯量
小容量
MS1H3-13C15CD
MS1H3-13C15CB
MS1H3-29C15CB MS1H3-29C15CD
MS1H3-85B15CB MS1H3-85B15CD
MS1H3-18C15CD
MS1H3-18C15CB
MS1H3-55C15CD MS1H3-75C15CD
MS1H3-44C15CD
MS1H3-44C15CB
MS1H4
低惯量
中容量
MS1H4-20B30CBMS1H4-10B30CB
MS1H4-10C30CBMS1H4-75B30CB
MS1H4-40B30CB MS1H4-55B30CB
