电机型号 线缆名称 线缆型号 L 线缆长度 （mm） 线缆外观图 MS1H2 4kW /5kW 电机 非抱闸 S6-L -M011-3.0 3000 S6-L -M011-5.0 5000 S6-L -M011-10.0 10000 抱闸 S6-L -B011-3.0 3000 S6-L -B011-5.0 5000 S6-L -B011-10.0 10000 MS1H3 2.9kW 电机 非抱闸 S6-L -M112-3.0 3000…
电机型号 线缆名称 线缆型号
L 线缆长度
（mm）
线缆外观图
MS1H1/
MS1H4 端
子型电机
前出线
非抱闸
S6-L-M107-3.0 3000
S6-L-M107-5.0 5000
S6-L-M107-10.0 10000
抱闸
S6-L-B107-3.0 3000
S6-L-B107-5.0 5000
S6-L-B107-10.0 10000
后出线
非抱闸
S6-L-M108-3.0 3000
S6-L-M108-5.0 5000
S6-L-M108-10.0 10000
抱闸
S6-L-B108-3.0 3000
S6-L-B108-5.0 5000
S6-L-B108-10.0 10000
MS1H1/
MS1H4 甩
线型 (-S)
电机
非抱闸
S6-L-M100-3.0 3000
S6-L-M100-5.0 5000
S6-L-M100-10.0 10000
抱闸
S6-L-B100-3.0 3000
S6-L-B100-5.0 5000
S6-L-B100-10.0 10000
MS1H2
3kW 及以下
/MS1H3
1.8kW 及
以下电机
非抱闸
S6-L-M111-3.0 3000
S6-L-M111-5.0 5000
S6-L-M111-10.0 10000
抱闸
S6-L-B111-3.0 3000
S6-L-B111-5.0 5000
S6-L-B111-10.0 10000
配套线缆选型
动力线缆
SV670 系列标准型伺服驱动器
52
电机型号 线缆名称 线缆型号
L 线缆长度
（mm）
线缆外观图
MS1H2
4kW/5kW
电机
非抱闸
S6-L-M011-3.0 3000
S6-L-M011-5.0 5000
S6-L-M011-10.0 10000
抱闸
S6-L-B011-3.0 3000
S6-L-B011-5.0 5000
S6-L-B011-10.0 10000
MS1H3
2.9kW 电机
非抱闸
S6-L-M112-3.0 3000
S6-L-M112-5.0 5000
S6-L-M112-10.0 10000
抱闸
S6-L-B112-3.0 3000
S6-L-B112-5.0 5000
S6-L-B112-10.0 10000
MS1H3
4.4kW 及
以上电机
非抱闸
S6-L-M022-3.0 3000
S6-L-M022-5.0 5000
S6-L-M022-10.0 10000
抱闸
S6-L-B022-3.0 3000
S6-L-B022-5.0 5000
S6-L-B022-10.0 10000
配套线缆选型
动力线缆
53
SV670 系列标准型伺服驱动器

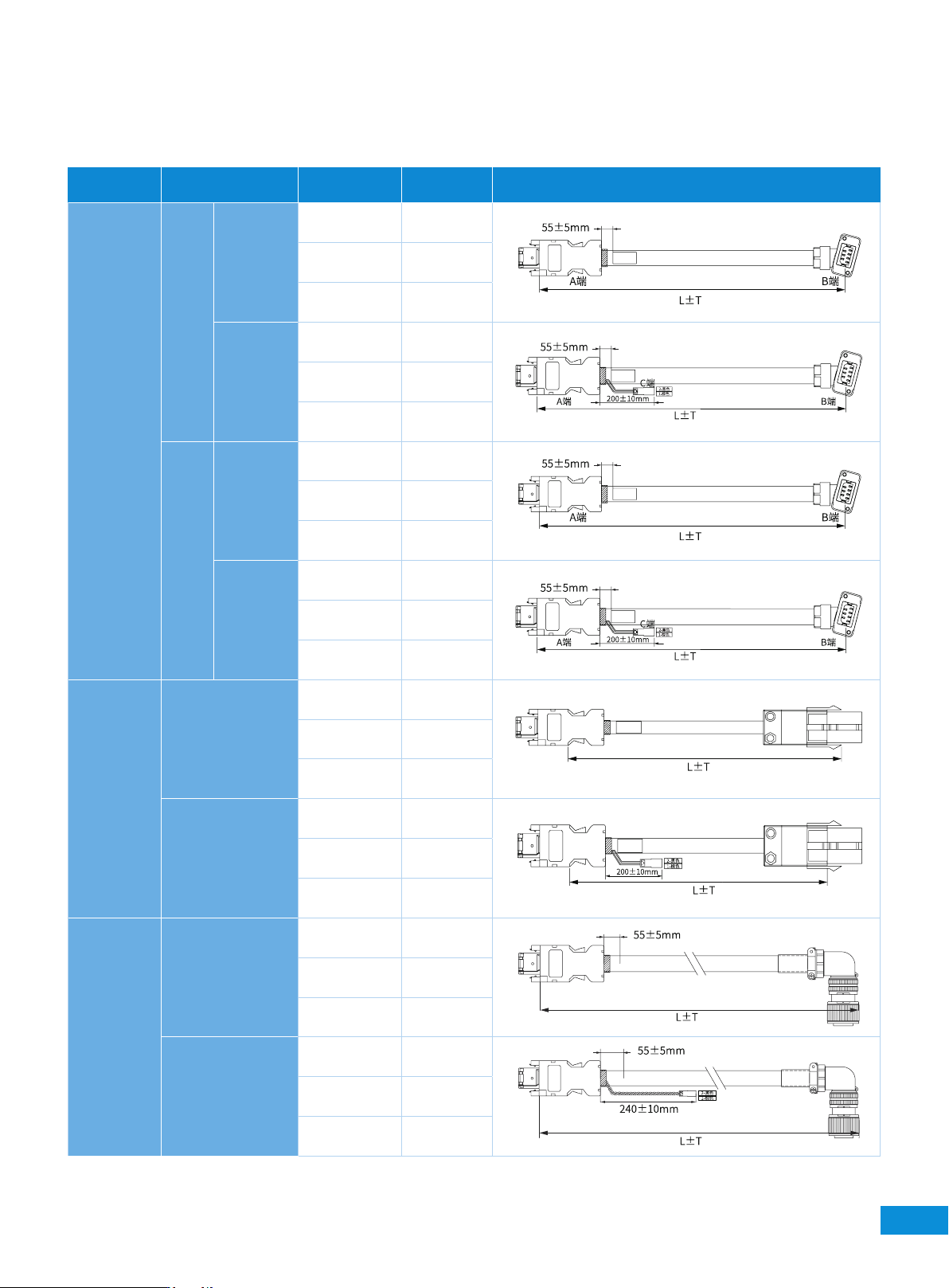

编码器线缆
电机型号 线缆名称 线缆型号
L 线缆长度
（mm）
线缆外观图
MS1H1/
MS1H4 端
子型电机
前出线
单圈绝对值
电机
S6-L-P114-3.0 3000
S6-L-P114-5.0 5000
S6-L-P114-10.0 10000
多圈绝对值
电机
S6-L-P124-3.0 3000
S6-L-P124-5.0 5000
S6-L-P124-10.0 10000
后出线
单圈绝对值
电机
S6-L-P115-3.0 3000
S6-L-P115-5.0 5000
S6-L-P115-10.0 10000
多圈绝对值
电机
S6-L-P125-3.0 3000
S6-L-P125-5.0 5000
S6-L-P125-10.0 10000
MS1H1/
MS1H4 甩线
型（-S）电机
单圈绝对值电机
S6-L-P110-3.0 3000
S6-L-P110-5.0 5000
S6-L-P110-10.0 10000
多圈绝对值电机
S6-L-P120-3.0 3000
S6-L-P120-5.0 5000
S6-L-P120-10.0 10000
MS1H2/
MS1H3 电机
单圈绝对值电机
S6-L-P111-3.0 3000
S6-L-P111-5.0 5000
S6-L-P111-10.0 10000
多圈绝对值电机
S6-L-P121-3.0 3000
S6-L-P121-5.0 5000
S6-L-P121-10.0 10000
