AVK3 操作手册 5.2 生产 5.2. 2 可能是 NC 数据的 X -Y 座标值全部错了。 可能元件移动操作 ( 阀 ) 有问题。 ( 可在手动模式转动阀门开／关来检查 ) 。 可能是 NC 数据的 X -Y 座标值部分错了。 NC 数据的程序补偿值可能有错。 在指定的 Z 编号中已无元件。 可能 NC 数据当前指定的 Z 编 号处无供料器， 或在 NC 数 据指定的 Z 编号处未装供料器。 26/52 可能是元件数据中的夹头间…
AVK3
操作手册
5.2 生产

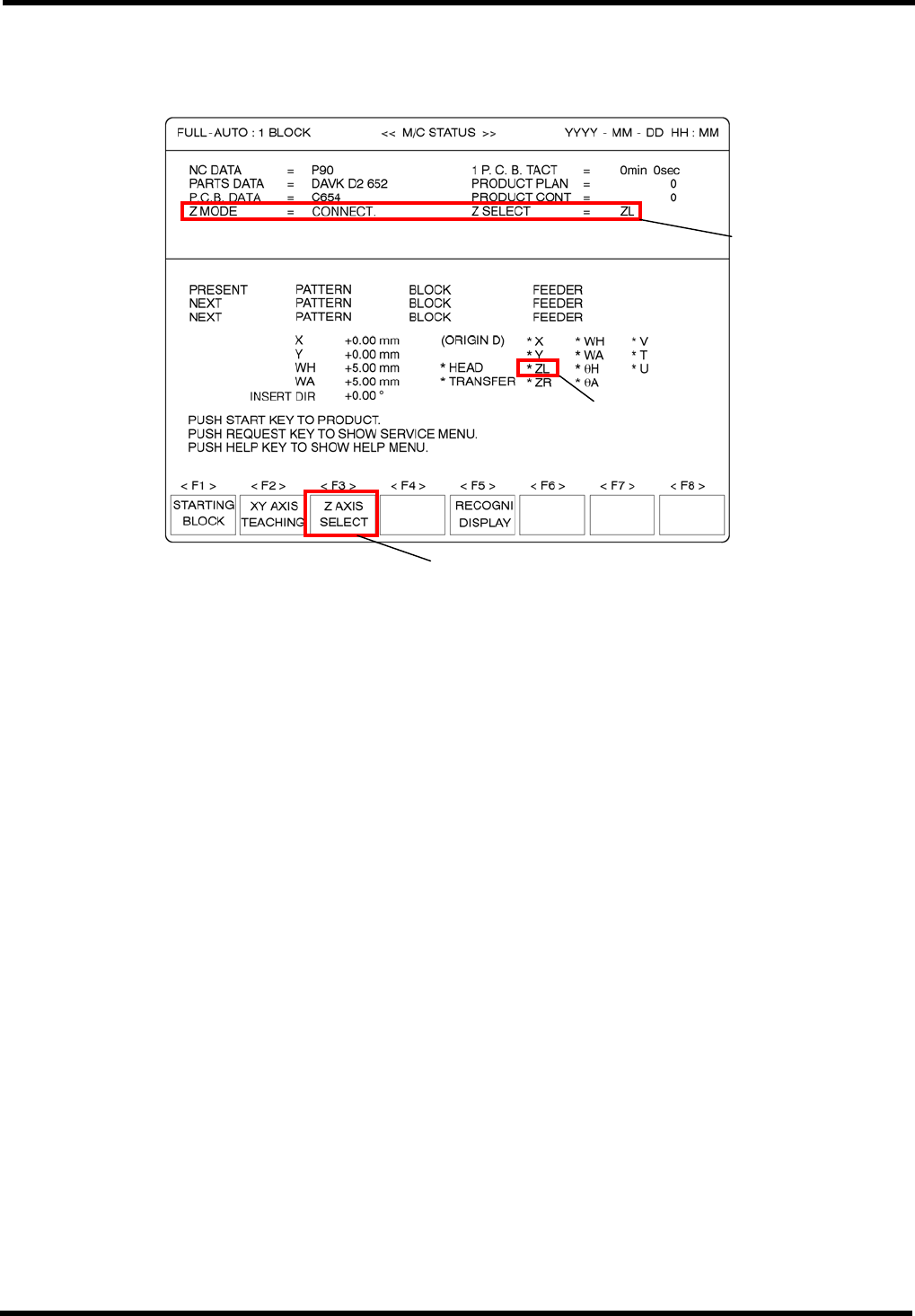

6. 开始自动(连续)运行。
(1) 按“CONT(连续)”键检查计划的生产数量，然后按“START”键。
(2) 开始插入预定的元件数量。插入完毕后插件机正常停机。
（120 站设备）
（120 站设备）
（120 站设备）
D77OCC-31-040-A0
5.2-4
AVK3
操作手册
5.2 生产

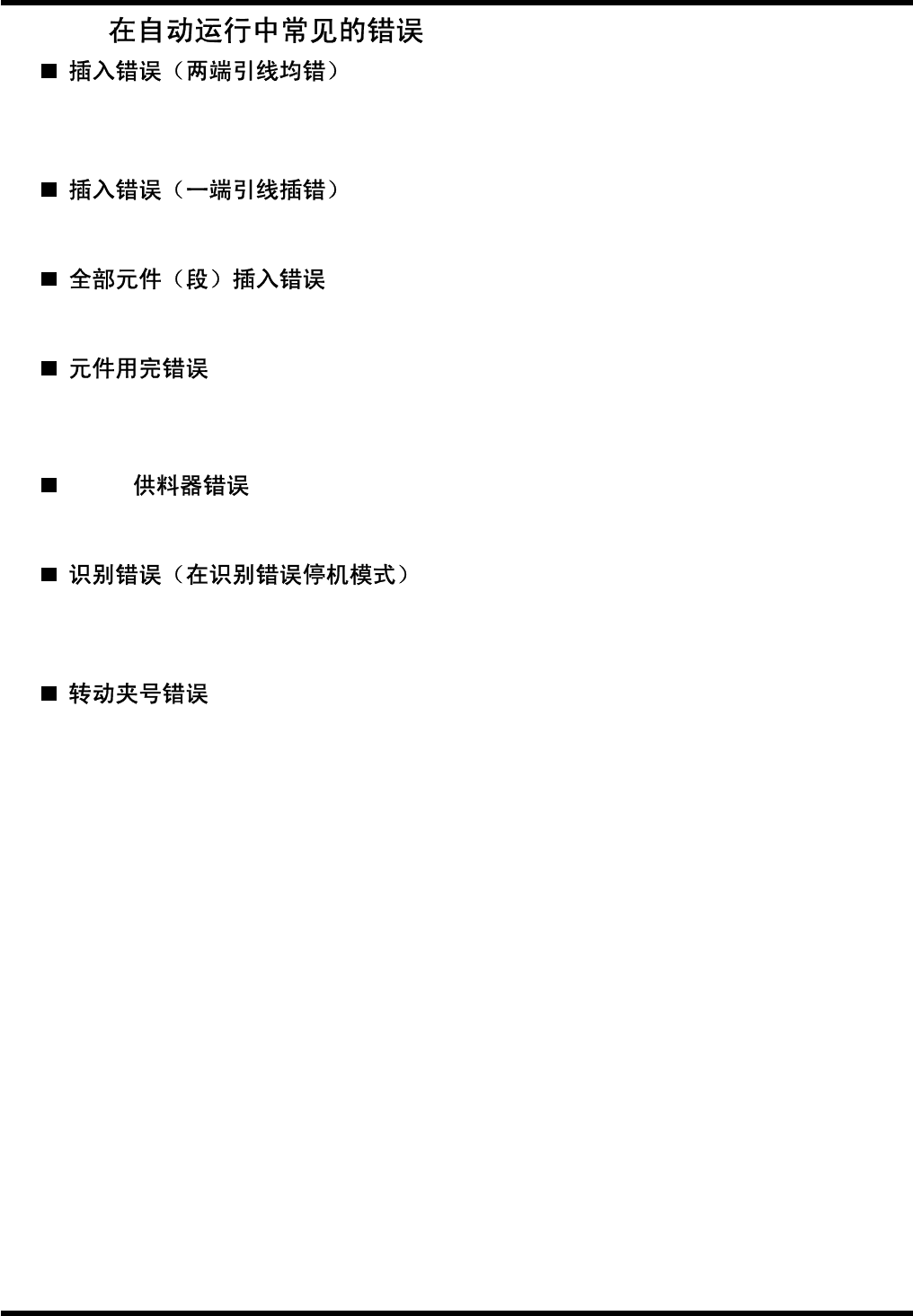

5.2.2
可能是 NC 数据的 X-Y 座标值全部错了。
可能元件移动操作(阀)有问题。(可在手动模式转动阀门开／关来检查)。
可能是 NC 数据的 X-Y 座标值部分错了。
NC 数据的程序补偿值可能有错。
在指定的 Z 编号中已无元件。可能 NC 数据当前指定的 Z 编号处无供料器，或在 NC 数
据指定的 Z 编号处未装供料器。
26/52
可能是元件数据中的夹头间距与装在供料器号码处的供料器间距不匹配。
可能是 NC 数据中的 X-Y 座标、插入角度和跨距错误。
插件机初始设定数据可能有错。
转动夹号检测传感器可能有检测错误。
D77OCC-31-040-A0
5.2-5
AVK3
操作手册
5.2 生产

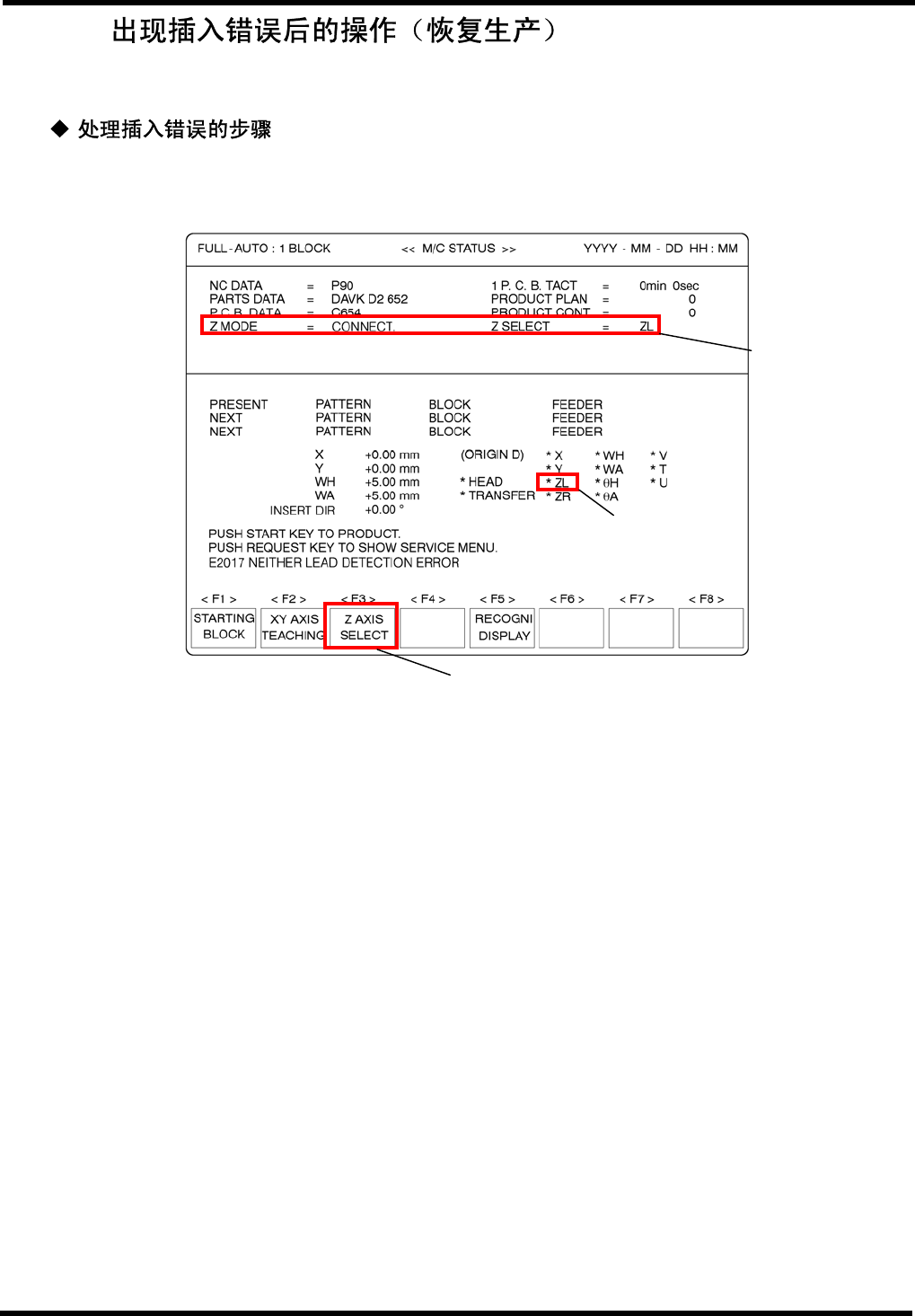

5.2.3
出现插入错误后的操作随矫正模式(矫正后继续模式和矫正后停机模式)而异。
显示器能同时显示最多 3 个程序段的插入错误。
2.
1.
当出现插入错误时，插件机显示出错信息并停止运行。主操纵盘上“RECOV”的发光二极
管亮。
（120 站设备）
（120 站设备）
（120 站设备）
D77OCC-31-040-A0
5.2-6
