AVK3
操作手册
5.2 生产

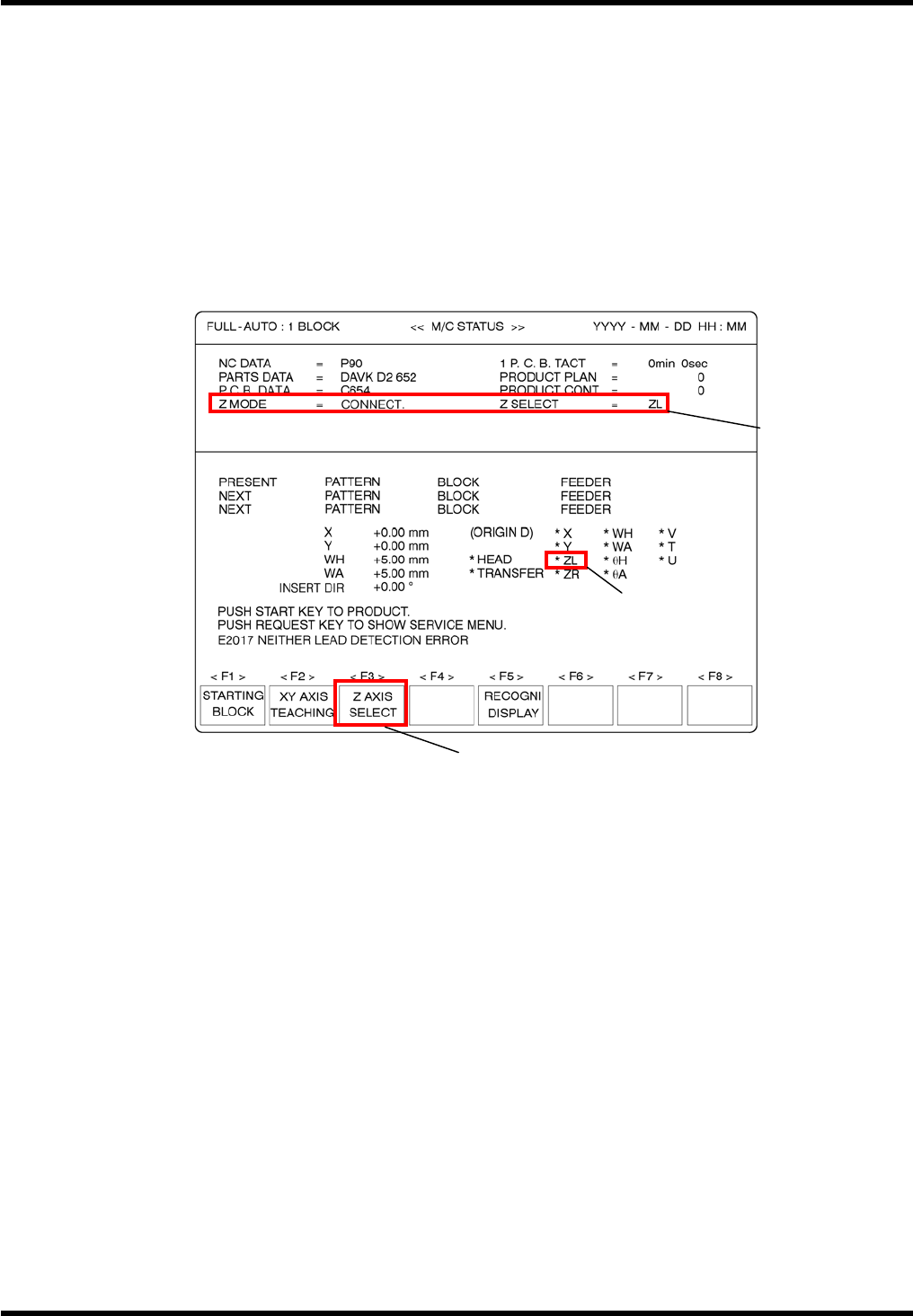

2.
如果产生插入错误的程序段已把元件留在印刷线路板上，应该取下元件。(用眼观察在印刷
线路板上检查插入错误的程序段)。
(1) 打开前盖，按“Safety Stop”(安全暂停)键停止设备运作。
(2) 切断主操纵盘上的“SERVOMOTOR(伺服电机)”键，并用手将 X-Y 工作台移到插件机
前侧。
(3) 从印刷线路板上取下元件。
(4) 合上主操纵盘上的“SERVOMOTOR”（伺服电机）键。
(5) 关上前盖，按“START”(开始) 键，释放“Safety Stop”(安全暂停)键。其后，X-Y 工
作台将回到其先前的位置。(即其手工移动之前的位置)。
（120
站设备
）
（120 站设备）
（120 站设备）
D77OCC-31-040-A0
5.2-7
AVK3
操作手册
5.2 生产

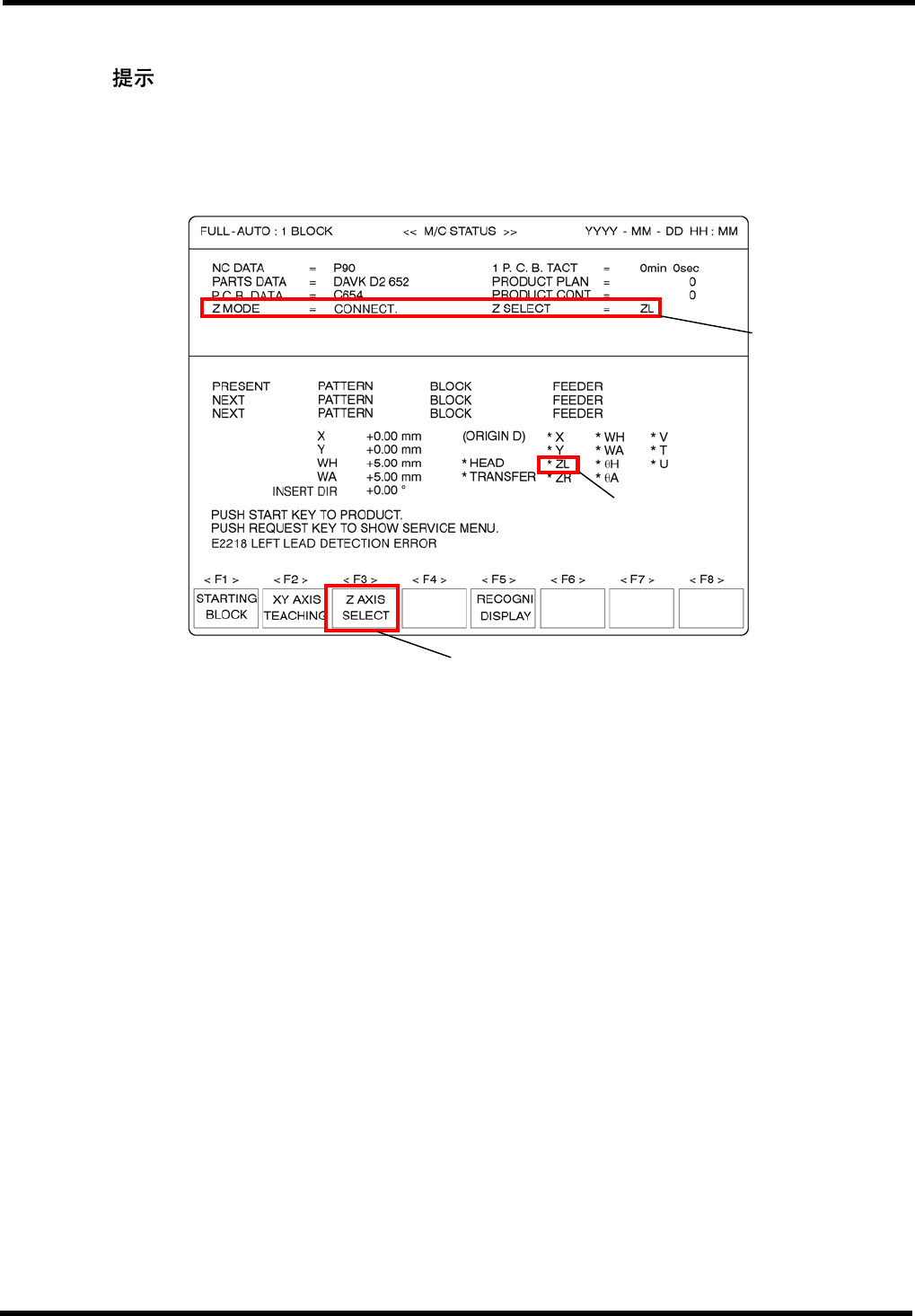

3.
执行矫正插入曾出现插入错误的程序段的元件。
(1) 按“START”执行矫正插入出现插入错误的程序段的元件。
= =
矫正插入该元件成功后，插件机在矫正结束继续模式中，不停机而是继续进行生产。
(2) 插件机在矫正结束停机模式中停止运行等待矫正插入检查。
(3) 按“START”(开始) 键进入下一个程序段继续进行生产。
（120 站设备）
（120 站设备）
（120 站设备）
D77OCC-31-040-A0
5.2-8
AVK3
操作手册
5.2 生产

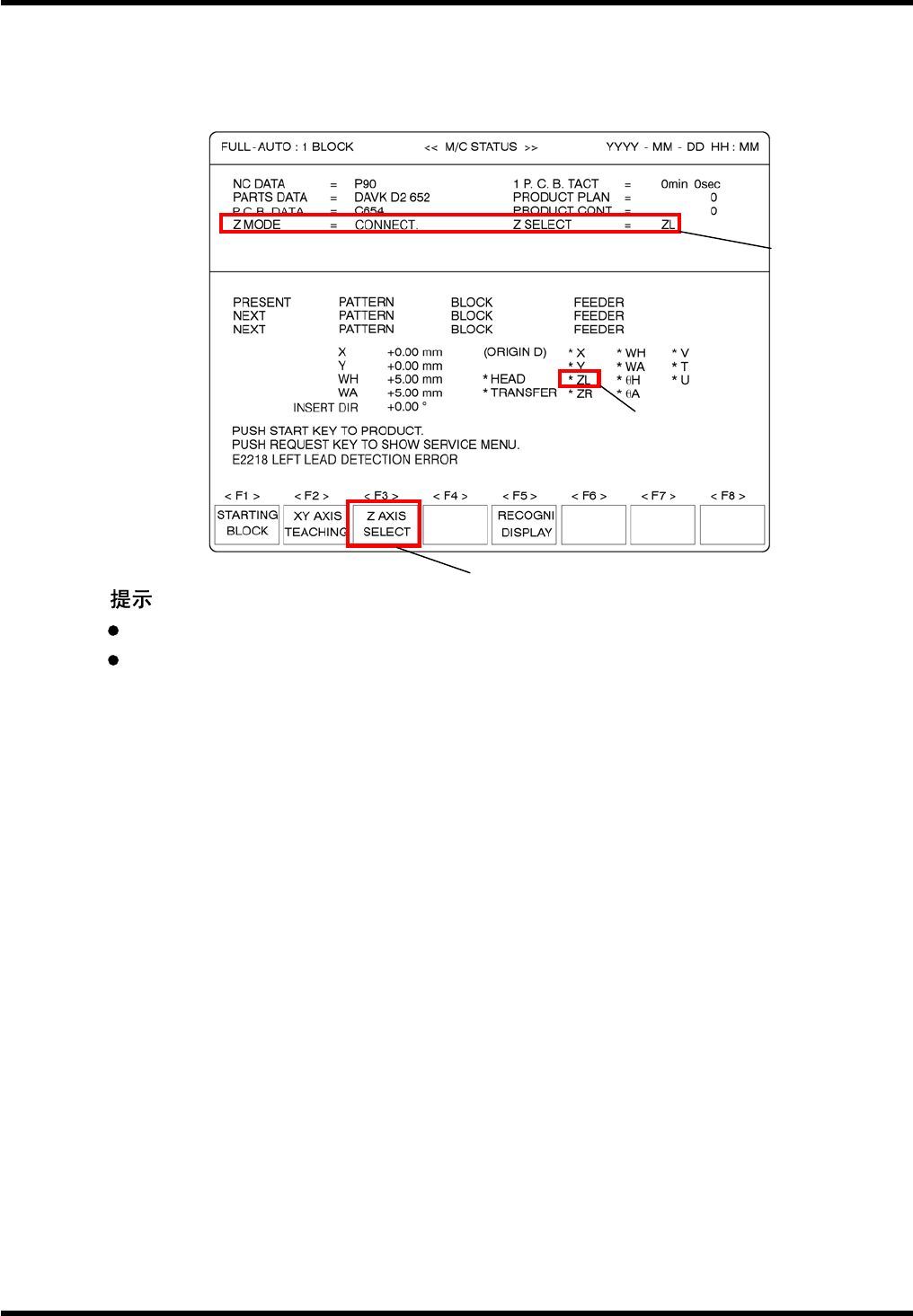

4.
为了跳过出现插入错误的程序段，用以下步骤替代上面 3 的步骤。
(1)按主操纵盘上的“RECOV”(补插)键使它的发光二极管变暗。
(2) 按“START”(开始) 键，跳过出现插入错误的程序段，进入下一程序段。
= =
（120 站设备）
（120 站设备）
（120 站设备）
当显示出几个插入错误时，应重复几遍进行以上步骤。
当矫正插入的元件出现插入错误时，也按上述相同步骤进行操作。
