AVK3
操作手册
5.2 生产

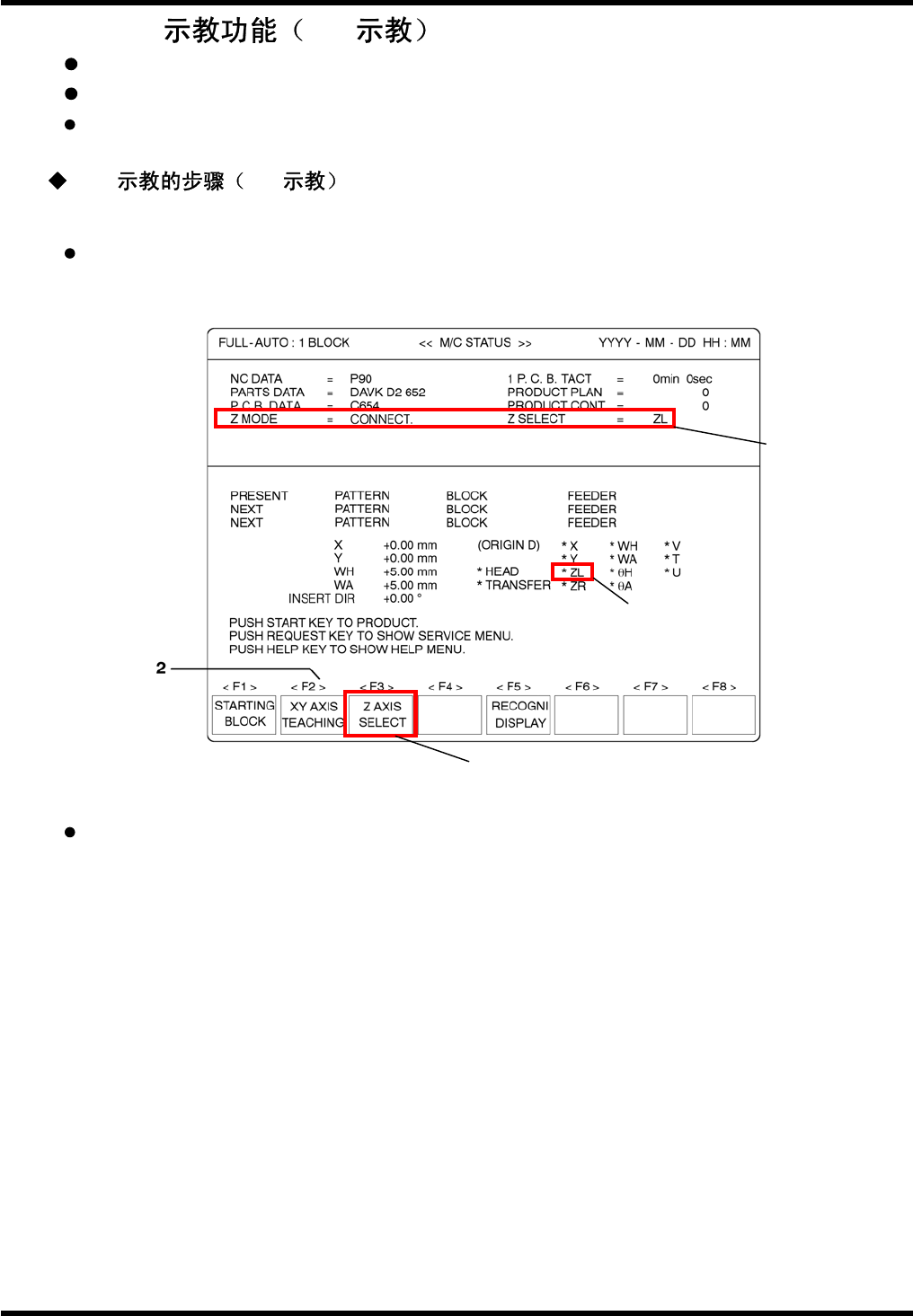

5.2.5 X-Y NC
在检查印刷线路板时，可在识别装置监视器上示教 X-Y 座标。
在当前程序段为自动模式时的示教段时，本功能可通过按“F1”(NC 示教)键起作用。
本功能可用于“1 BLOCK”(1 程序模块)作用模式时。
X-Y NC
3.
1.
停机。
当执行到要改变的程序段时，按主操纵盘上的“1 BLOCK”(1 程序模块) 键使插件机停
在此程序段上。
（120 站设备）
（120 站设备）
（120 站设备）
2.
设定为示教模式。
按“F2”(XY 轴示教)键调出示教栏。
D77OCC-31-040-A0
5.2-11
AVK3
操作手册
5.2 生产
（120 站设备）
（120 站设备）

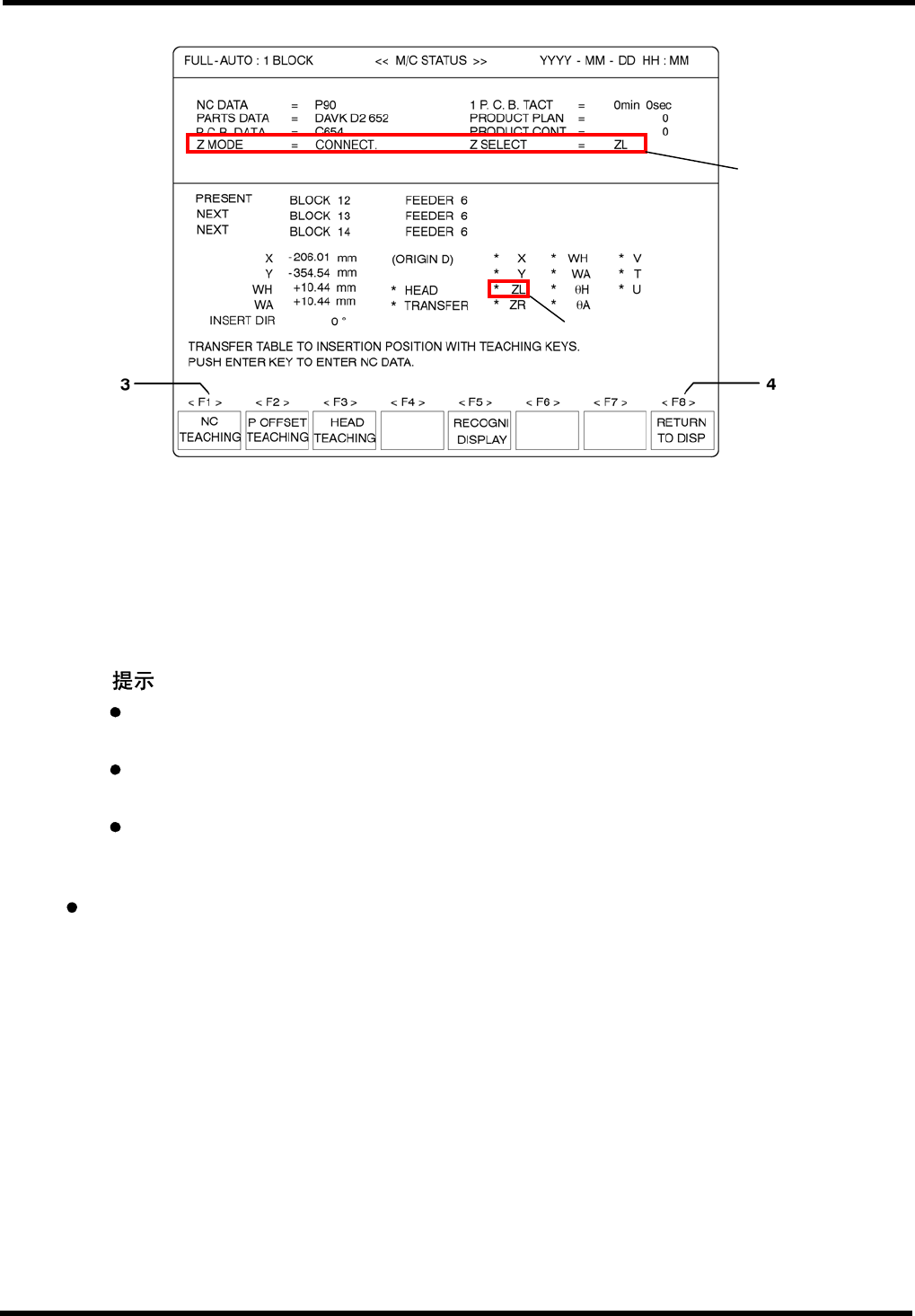

3.
设定为 NC 示教模式。
(1)按“F1”(NC 示教)调出 NC 示教栏。
(2) X-Y 工作台移到摄象机下面。
(3) 从识别监视器上检查印刷线路板上的插件点，用主操纵盘上的示教开关移动 X-Y 工作台。
(4) 按“ENTER”(回车) 键确认数据。(该段 NC 数据已改变。)
= =
在分区插件的印刷线路板场合，可以通过按主操纵盘上的“<”或“>”键来选择插
入方式和程序段。
在插入方式 NC 示教中，向插件机示教的插入方式可用于插入方式的程序段。(改变
NC 数据中的插入方式数据)。
在程序段的 NC 示教中，改变所有插入方式程序段的数据。
4.
返回屏幕
示教以后，按“F8”(返回显示器)结束示教模式。
D77OCC-31-040-A0
5.2-12
AVK3
操作手册
5.2 生产

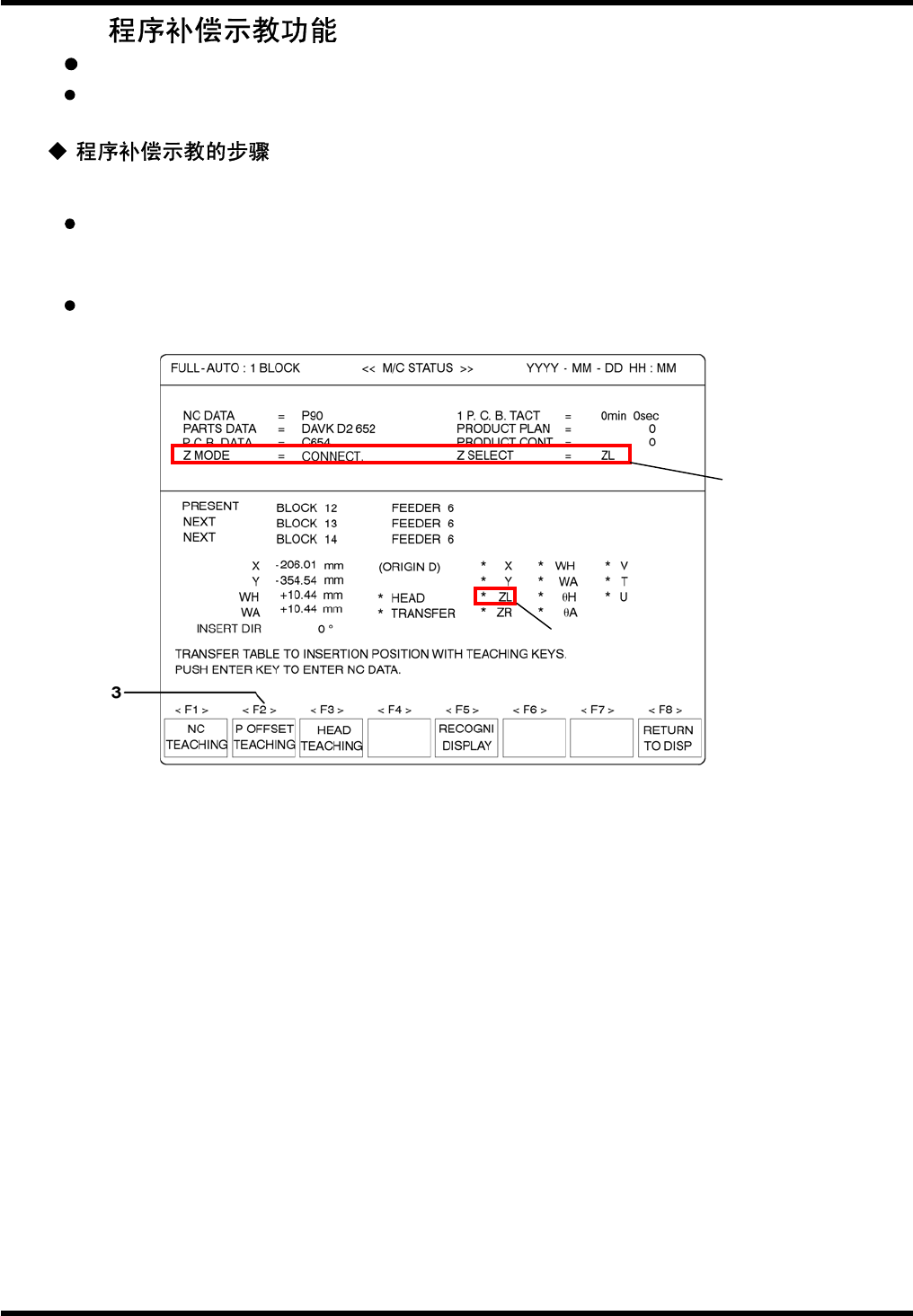

5.2.6
在当前程序段为自动运行的示教模式时按“F2”(P 补偿示教)键可使本功能起作用。
本功能可用于“1 BLOCK”作用模式。
4.
1.
停机。
按主操纵盘上的“1 BLOCK”键使插件机停止在选择程序段上。
2.
设定为示教模式。
按“F2”(XY 轴示教)调出示教显示栏。
（120 站设备）
（120 站设备）
3.
设定为程序补偿模式
(1) 按“F2”(P 补偿示教)键，调出程序补偿示教栏。
(2) X-Y 工作台移到摄象机下面。
(3) 从识别监视器中检查印刷线路板上的插件点，用主操纵盘上的示教开关移动 X-Y 工作台。
(4) 按“ENTER”(回车) 键确认数据(程序补偿数据已经改变)。
D77OCC-31-040-A0
5.2-13
