AVK3 操作手册 3.1 插件机 将印 刷线 路板从上 料器单 元输送到 X- Y 工作台上 ，并 将 它从工 作台输 送到下 料器单 元。 D77OCC-13-010-A0 3.1-3
AVK3
操作手册
3.1 插件机

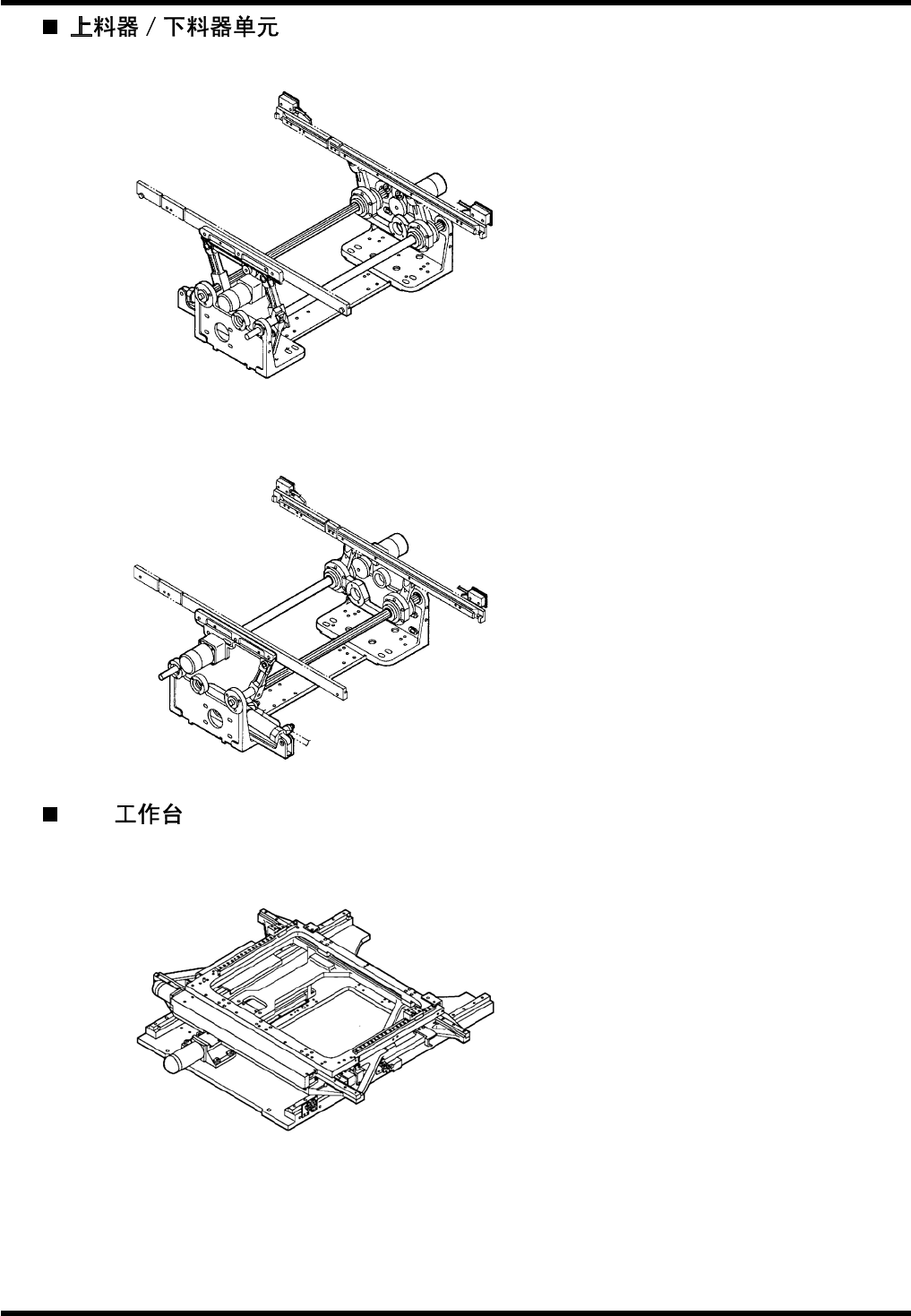

上料器单元：在插入元件前将印刷线路板输送到 X-Y 工作台上。
下料器单元：在插入元件后将印刷线路板送出 X-Y 工作台。
X-Y
将印刷线路板输送到插件位置。
D77OCC-13-010-A0
3.1-2
AVK3
操作手册
3.1 插件机
将印刷线路板从上料器单元输送到 X-Y 工作台上，并将它从工作台输送到下料器单元。
D77OCC-13-010-A0
3.1-3
AVK3
操作手册
3.1 插件机
上砧座单元
下砧座单元
D77OCC-13-010-A0
3.1-4
