AVK3 操作手册 3.2 机器动作 3.2. 2 插入机构图(工序 A ) 说明 2 号 夹在原点位置。 2 号 夹移向元件供料架, 夹住编带 并随之拉出元件。 2 号夹将电子元件拉出 1 个跨距的 距离,纸带切刀切断编带。 当 2 号夹一回到它的原点位置, 插 入头即旋转 90 ゜。 (当选定元件定中功能、 在 电子元 件旋转停止之后, 就立即将元件对 中)。 (参见后页) 4 号夹 1 号夹 2 号夹 3 号夹 编带 电子元件 元…

100%1 / 190
AVK3
操作手册
3.2 机器动作
输送机构图 说明
传送夹将 X-Y 工作台上的印刷
线路板输送到下料器轨道上,
时将在传感器 2 位置的印刷线
路板输送到 X-Y 工作台上。
当传送夹到达它的前极限位置
并被检测到,上料轨道、下料轨
道和夹头上行。
定位器气缸断开,开始插入元
件。
如果定位器导轨设有对准印刷
线路板中心,在液晶显示屏上显
‘定位器出错’信息,且信号
柱亮。
当传感器 3 接通,在下料器上的
印刷线路板被下料器传送带送
出。
5
6
7
8
D77OCC-13-100-A0
3.2-2
AVK3
操作手册
3.2 机器动作
3.2.2
插入机构图(工序 A 说明
2 夹在原点位置。
2 夹移向元件供料架,夹住编带
并随之拉出元件。
2 号夹将电子元件拉出 1 个跨距的
距离,纸带切刀切断编带。
2 号夹一回到它的原点位置,
入头即旋转 90゜。
(当选定元件定中功能、电子元
件旋转停止之后,就立即将元件对
中)。
(参见后页)
4 号夹
1 号夹
2 号夹
3 号夹
编带
电子元件
元件供料架
2 号夹
元件供料架
2 号夹
编带切刀
2 号夹
4 号夹
3 号夹
旋转 90˚
元件供料架
1 号夹
D77OCC-13-100-A0
3.2-3
AVK3
操作手册
3.2 机器动作

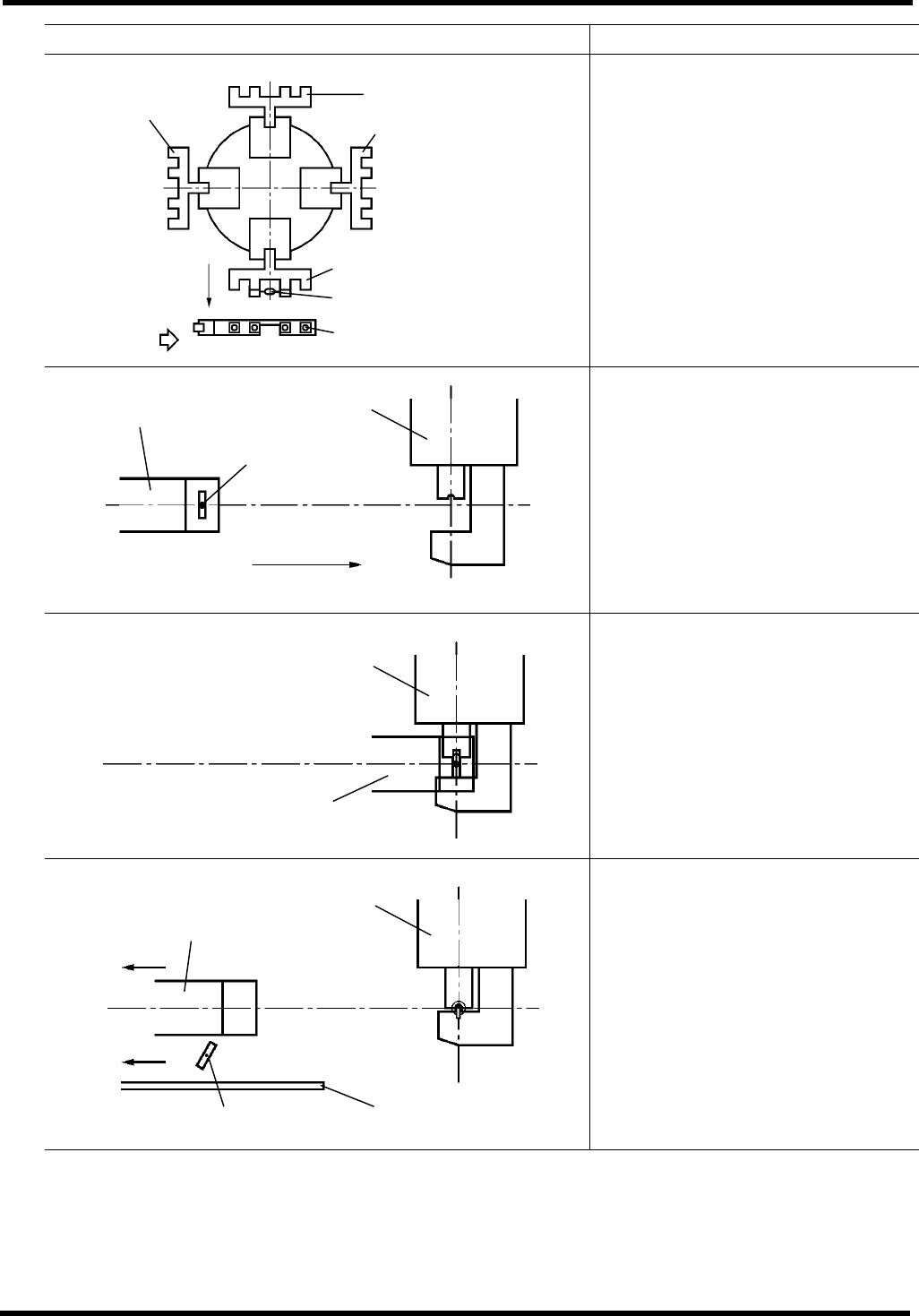

插入机构图(工序 B 说明
3 号夹执行工序 A
2 号夹下行至滑动夹,将携带的电
子元件交给滑动夹。
滑动夹携带电子元件移至插入单
元。
在滑动夹夹住电子元件的编带时,
插入单元将元件引线切断并成形。
当滑动夹回到其原点位置时,
带切屑排出。料通过管道收集起
来。
A
4 号夹
1 号夹
2 号夹
3 号夹
电子元件
滑动夹
A 向视图
插入单元
滑动夹
电子元件
滑动夹
滑动夹
编带切屑
管道
插入单元
插入单元
D77OCC-13-100-A0
3.2-4
