AVK3
操作手册
3.2 机器动作

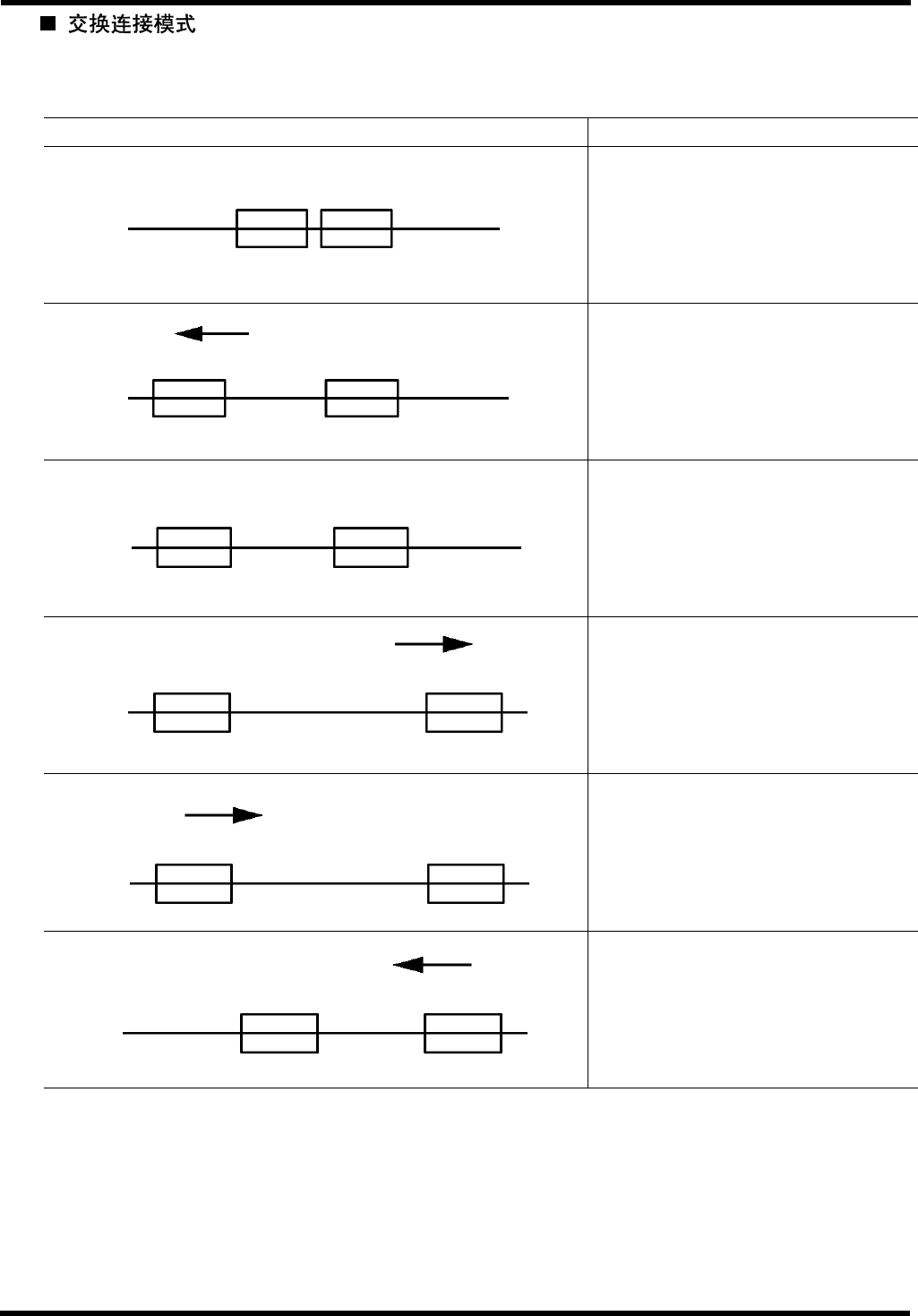

这种模式通过将 ZL 和 ZR 料架连接起来，最多可装入 120 种元件，在第一个供料架上
元件用完后可以象交换模式那样，用另一个供料架供料对印刷线路板进行插件。
插入机构图 说明
ZL 和 ZR 连接起来一起工作，可
以生产带有 120 种元件的印刷线
路板（就像连接模式一样）。
当 ZL 的元件用完时，在等到 ZL
的程序段插件全部完毕后 ZL 移到
备用位置。
接着用 ZR 继续进行生产。
同时可更换 ZL 上的元件。
当 ZR 的元件用完时，在 EOP 程
序段插件完成后 ZR 移到备用位
置。
此时 ZL 上的元件已补充完毕，ZL
移到供料位置，再开始进行刚才没
有插的部份。
此时，ZR 上的元件更换完毕，ZR
移到供料位置，再开始进行刚才没
有插的部份。
ZL
ZR
ZL ZR
ZL ZR
ZRZL
ZRZL
ZR
ZL
D77OCC-13-100-A0
3.2-15
AVK3
操作手册
3.2 机器动作
3.2.6 60

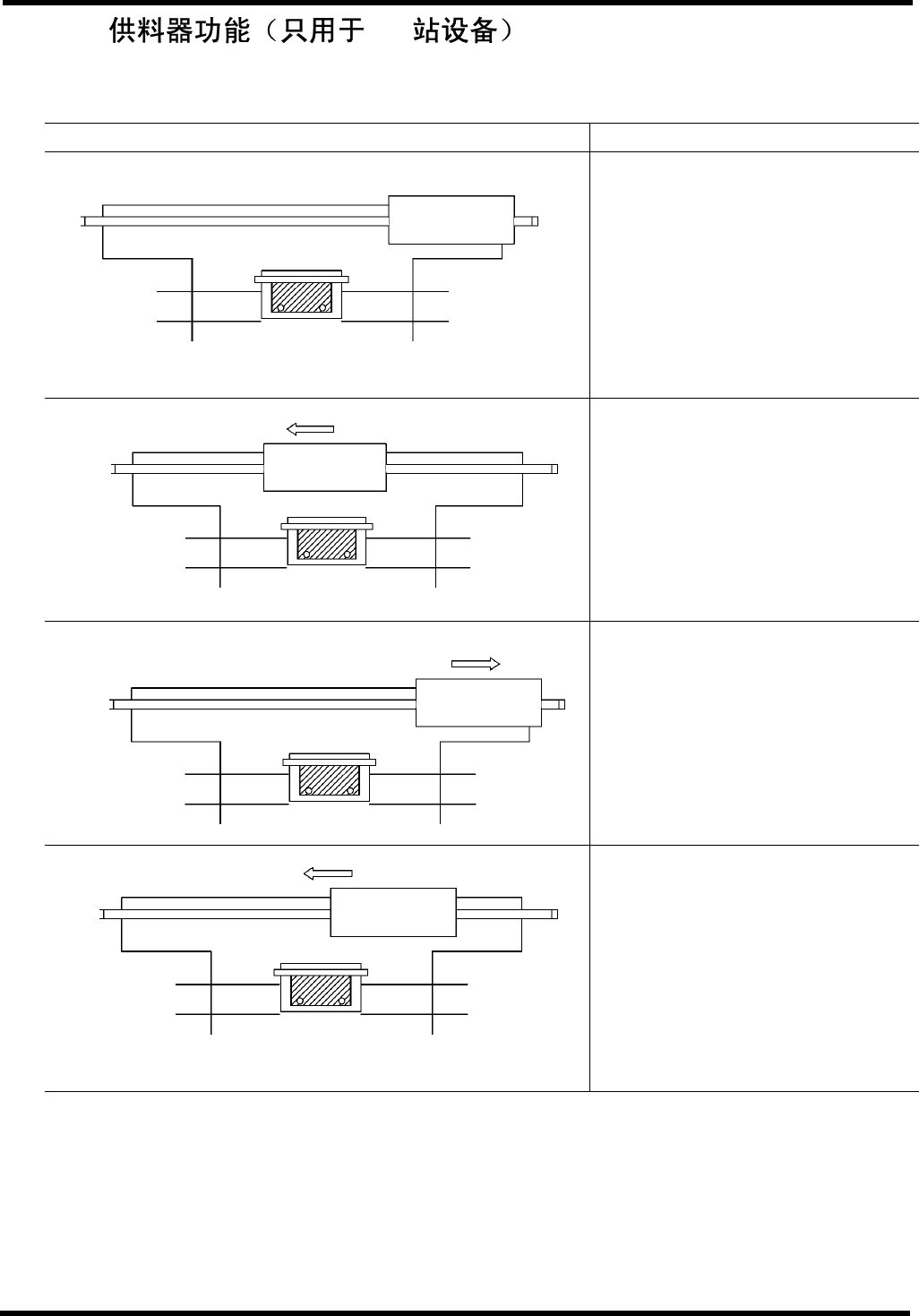

AVK3 60 站设备只使用一个 Z 轴料架来进行生产。
机构图 说明
元件装在 ZR 供料架上。
ZR 料架被指定为自动和半自动
模式。
ZR 移到供料位置，开始插件。
当元件用完时，ZR 移到备用位置，
停止插件。
ZR 在备用位置补充元件完毕后，
再移回到供料位置，再继续进行插
件。
下料器
上料器
ZR 工作台
X-Y 工作台
下料器
上料器
ZR 工作台
X-Y 工作台
上料器
下料器
ZR 工作台
X-Y 工作台
上料器
下料器
ZR 平台
X-Y 工作台
D77OCC-13-100-A0
3.2-16
AVK3
操作手册

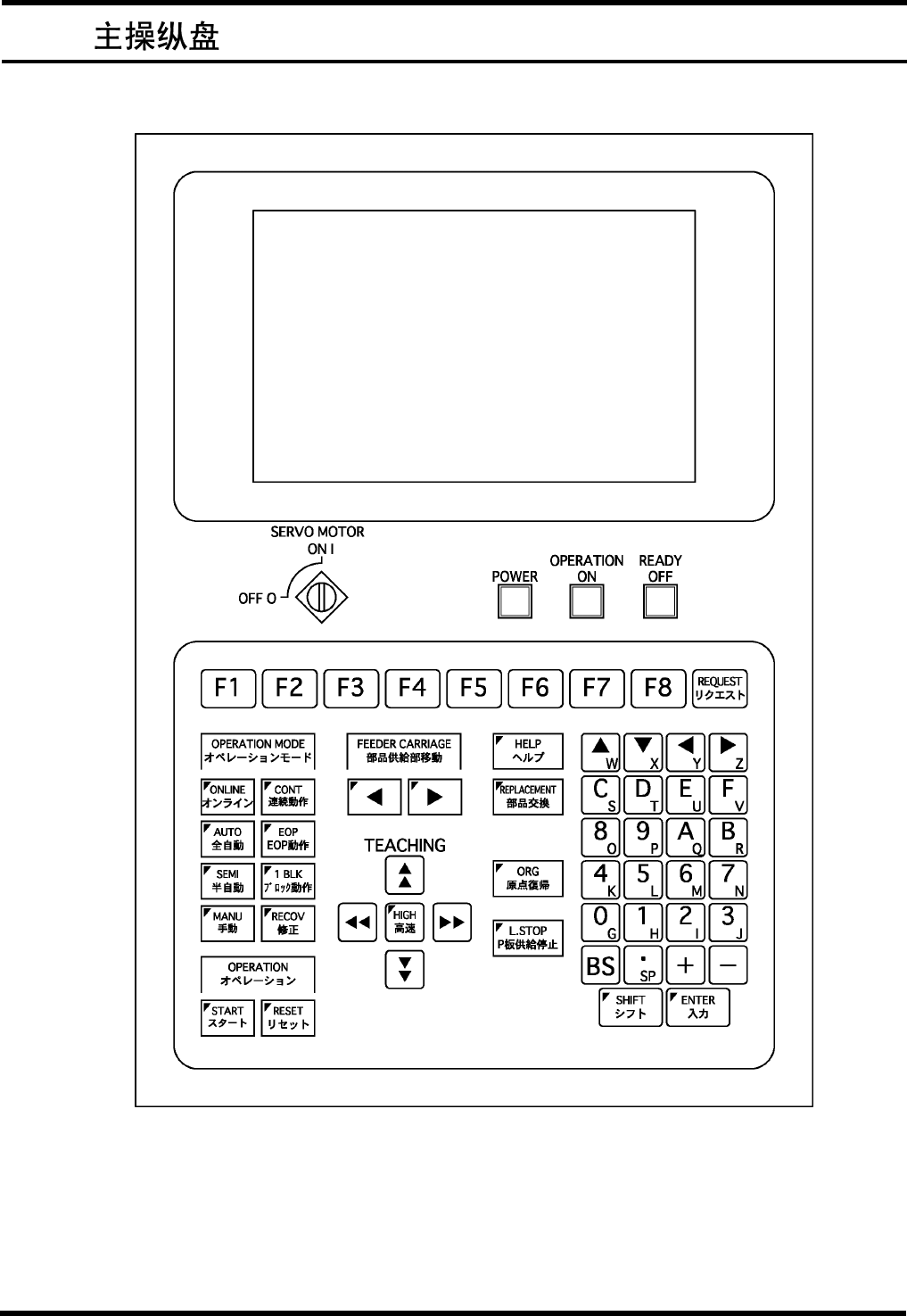

3.3 主操纵盘
3.3.
D77OCC-13-020-A0
在手动模式时操作各轴用，以及使用维修功能时用。
显示：通过操纵盘显示输入的数据，以及与 AVK3 操作等有关的信息。
键／开关控制部分：
该部的键和开关用于接通和关断电源和伺服电机的激磁电流，进行手动选择和示教、
输入数据。
D77OCC-13-020-A0
3.3-1
