AVK3 操作手册 3.3 主操纵盘 用于在按“ SHIFT ”时输入十进小数点或空格。 用于删去错误的输入。 光标退一格并删去紧靠它的左边字符。 用于输入数字或字母后确认输入的数据。 用于从子功能屏幕直接返回到主屏幕。 D77OCC-13-020-A0 3.3-6
AVK3
操作手册
3.3 主操纵盘
在手动模式时： 向插件机左边移动 X-Y 工作台。
或者向左移动 Z 轴(供料架)。
或者向外移动 W 轴(插件跨距)。
或者向前转动θ轴(插入方向)。
或者使 U 轴(JW 供料器)供给跳接线。
在识别初步设定时： 向左移动指针。
或者将窗口向左移动并放大。
宽度自动调整(任选)时： 将定位销移到插件机左侧。
在手动模式时： 向插件机右侧移动 X-Y 工作台。
或者向右移动 Z 轴(供料架)。
或者向内移动 W 轴(插件跨距)。
或者向后转动θ轴(插件方向)。
或者使 U 轴(JW 供料器)供给跳线。
在识别初始设定时： 向右移动指针。
或者将窗口向右移动并放大。
宽度自动调整(任选)： 将定位销移到插件机右侧。
在手动模式时： 当按此键时，它的指示灯亮，轴会高速移动。
(当再按此键时，它的指示灯熄灭)。
在识别初始设定时： 当按此键时，它的指示灯亮，指针和窗口会高速
移动。
(当再按此键时，它的指示灯熄灭)。
∼
用于输入字母和数字 0-9 和 A-F(当按“SHIFT”键时为 G-Z)。
∼
用于转换到使用功能菜单和插件机状态显示屏。
用于输入字母 G-Z(当它亮时)。
用于移动屏幕上的光标。光标会按键上箭头方向移动。
用于输入“+”和“-”符号，
“+”号可以省略。
将光标强制移到 NC 数据最后一步或 NC 数据和元件数据编辑中的元件
数据的最后一段。
D77OCC-13-020-A0
3.3-5
AVK3
操作手册
3.3 主操纵盘

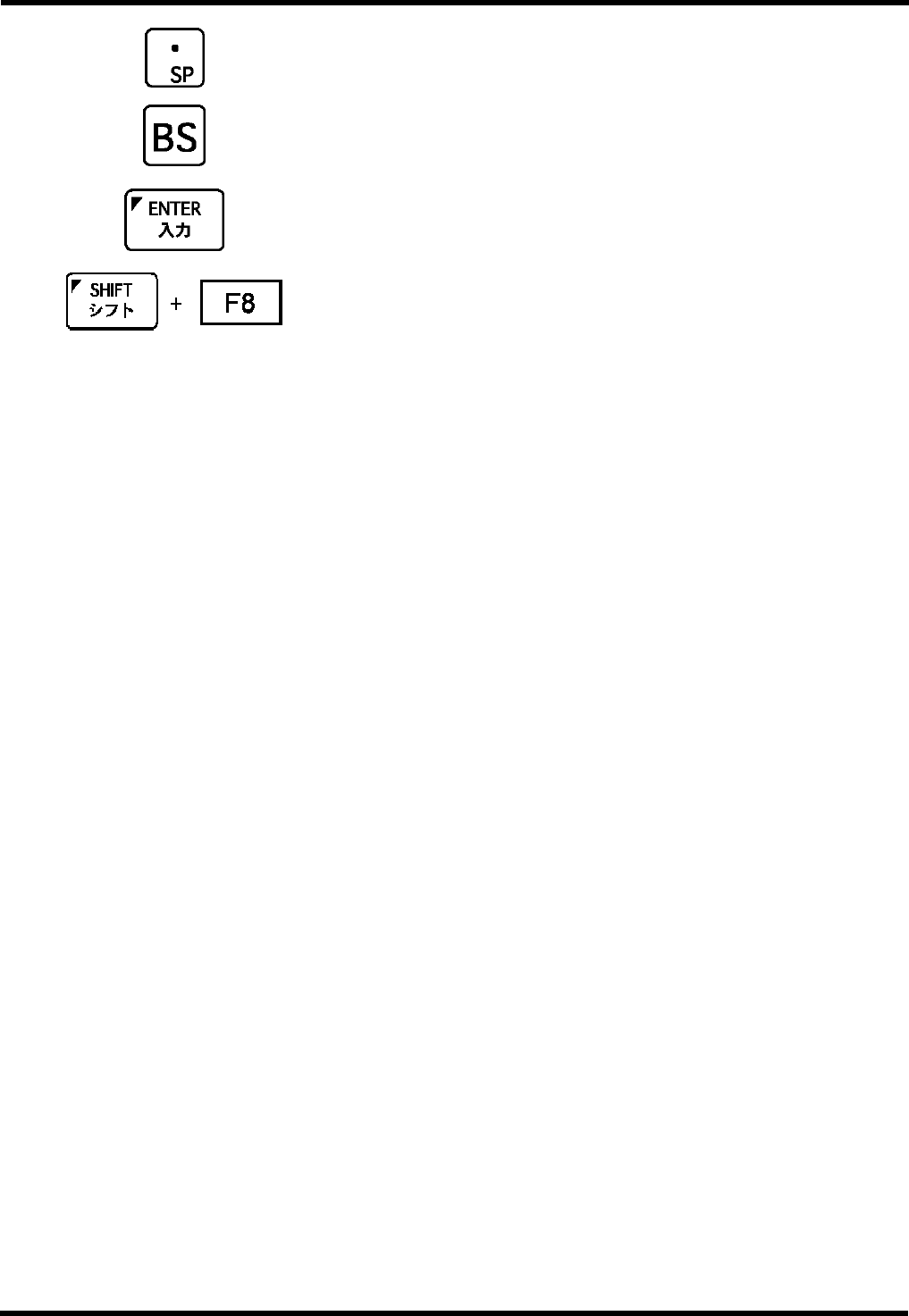

用于在按“SHIFT”时输入十进小数点或空格。
用于删去错误的输入。
光标退一格并删去紧靠它的左边字符。
用于输入数字或字母后确认输入的数据。
用于从子功能屏幕直接返回到主屏幕。
D77OCC-13-020-A0
3.3-6
AVK3
操作手册

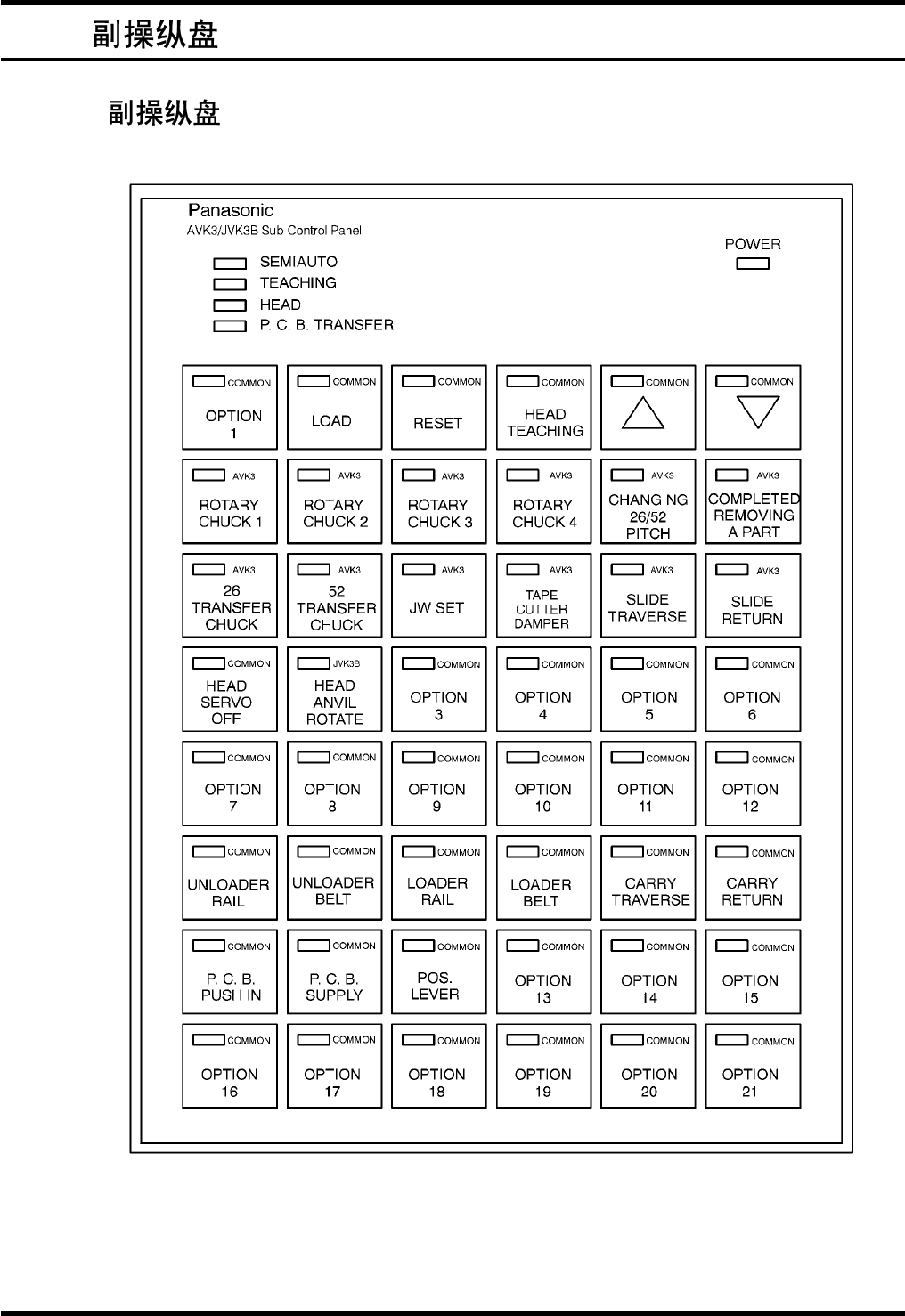

3.4 副操纵盘
3.4.
D77OCC-13-030-A0
3.4.1
在手动模式时用于操作各种限位器、阀门、气缸和印刷线路板输送单元。
D77OCC-13-030-A0
3.4-1
