AVK3
操作手册
5.2 生产
5.2.
D77OCC-31-040-A0
5.2.1
在 EOP 模式下将元件实际插在印刷线路板上，检查是否有插错位置和插入错误的情况。
检查确认所有元件均正确插入印刷线路板后，方可开始自动（继续）运行。
= =
在自动运行中如发现任何不正常情况，应立即按“1 BLOCK”键或紧急停机开关。
= =
如发现排入错误或 26／52 开关出错，应检查 NC 数据和元件数据的输入数据。如
果数据有错应予以改正。
自动模式运行步骤
1.

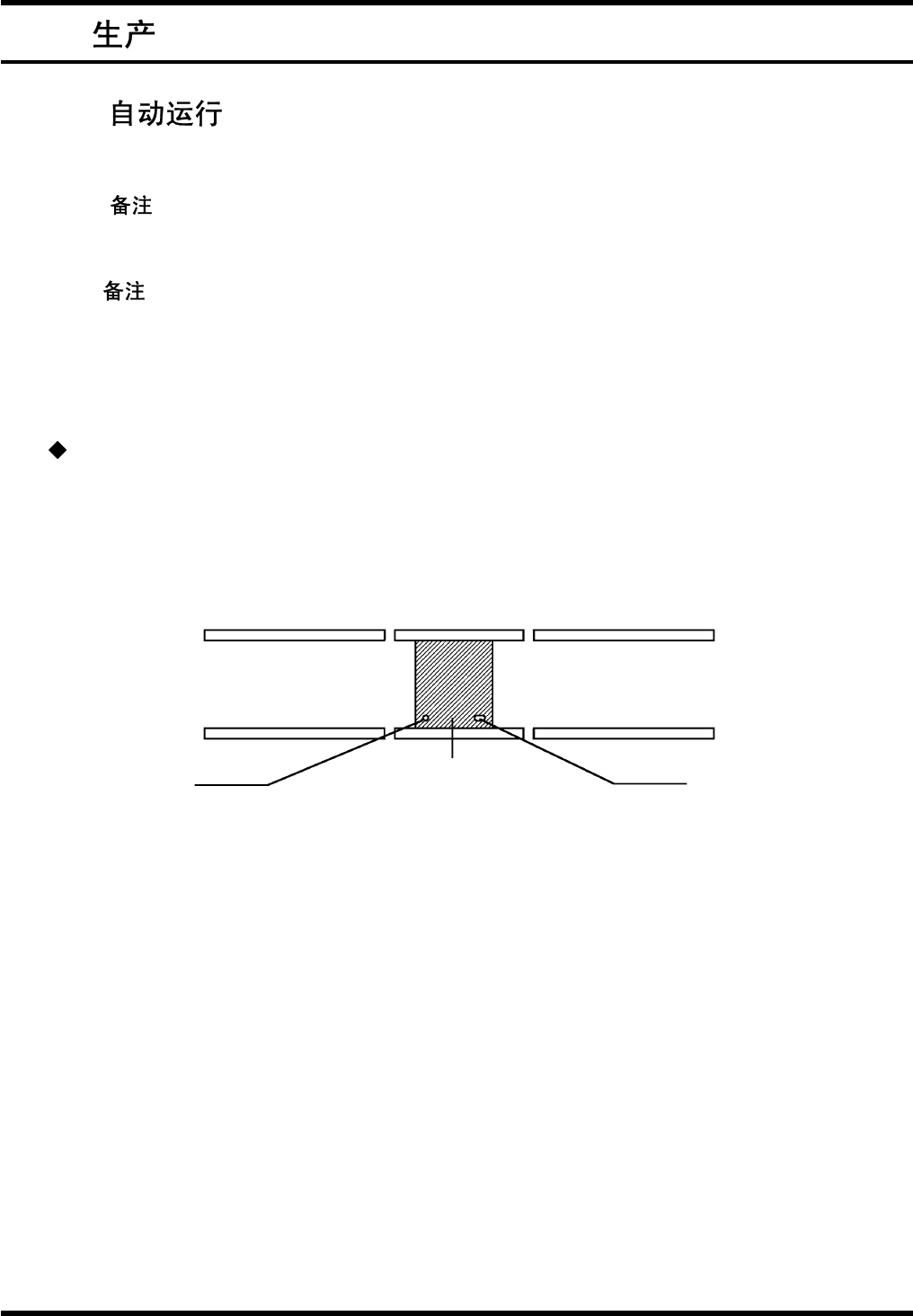

1. 检查印刷线路板位置。
(1) 检查在半自动模式时的运行后，进而检查在自动模式的运行。
(2) 检查印刷线路板是否定位在正确位置。
基准孔 基准孔 印刷线路板
X-Y 工作台 上料器 下料器
D77OCC-31-040-A0
5.2-1
AVK3
操作手册
5.2 生产

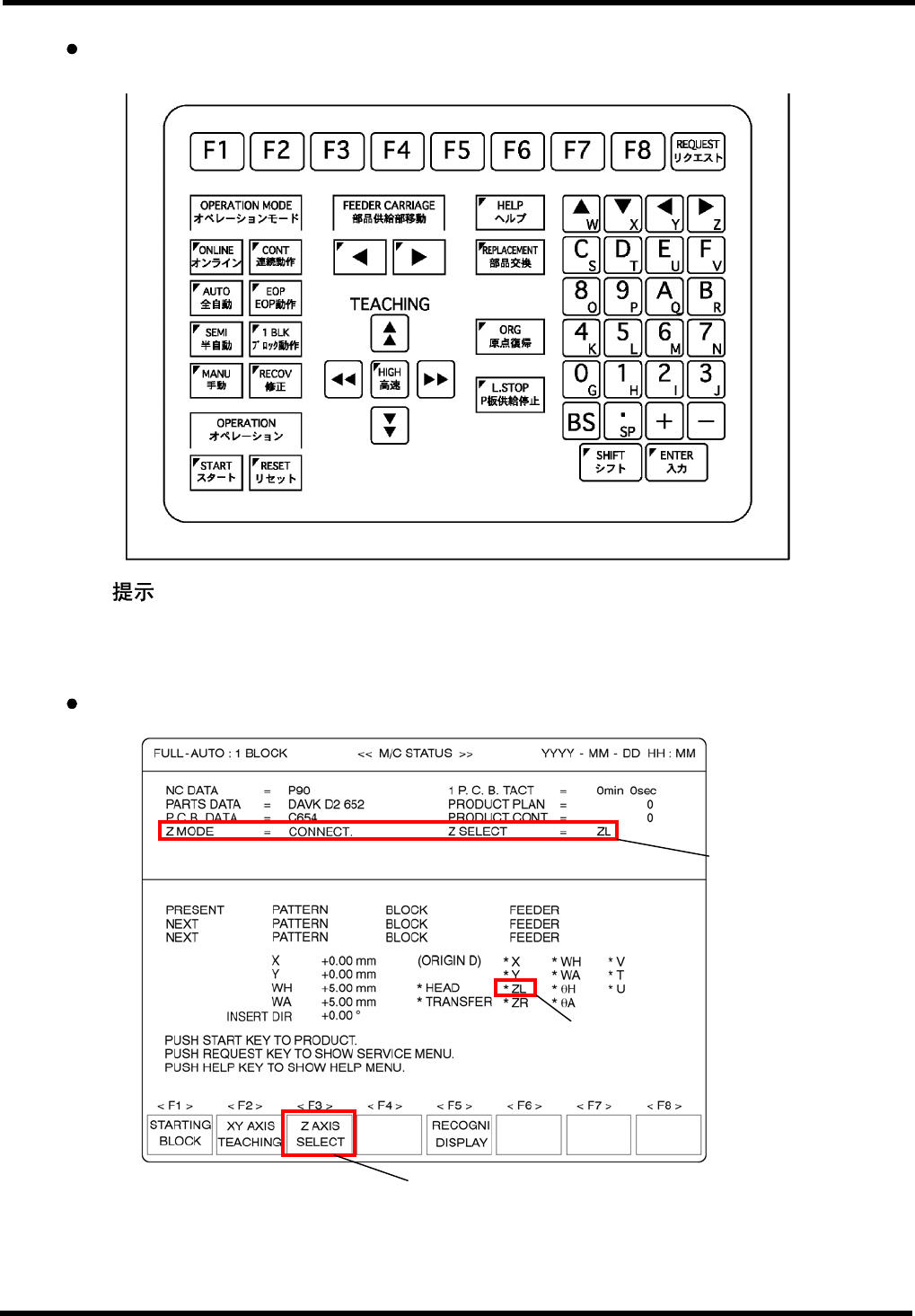

2. 执行程序中的跳过。
按“RESET”，“SEMl”，“1 BLOCK”和“START”键。
= =
这里执行的程序跳过是为了在自动运行开始时防止印刷线路板移动。
3. 择自动运行模式。
按“AUTO”将插件机设定为自动运行模式。
（120 站设备）
（120 站设备）
（120 站设备）
D77OCC-31-040-A0
5.2-2
AVK3
操作手册
5.2 生产

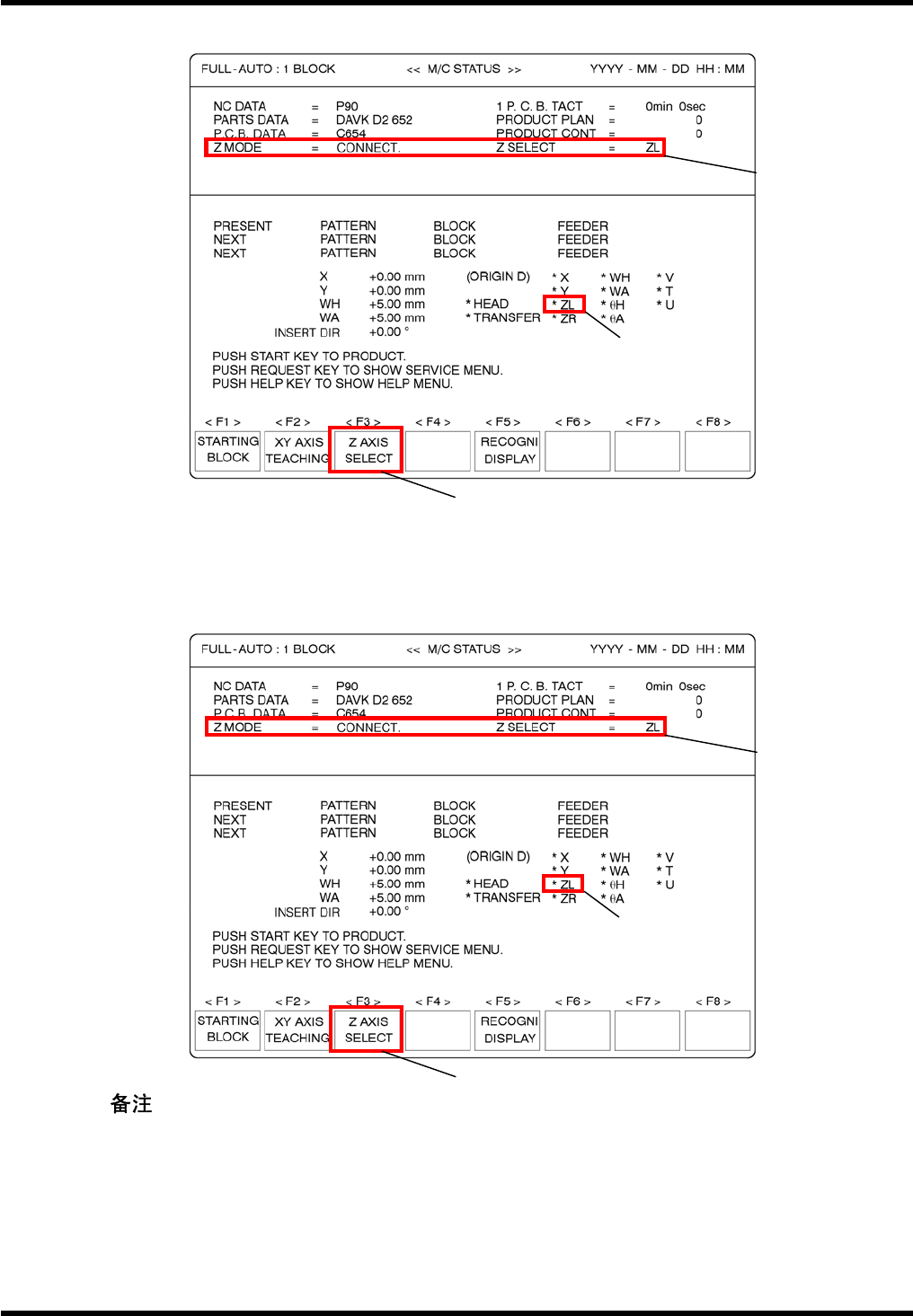

4. 选择 EOP 作用模式。
5. 开始自动运行。
(1) 按“START”开始将元件插到印刷线路板上。插件机在 NC 数据最后一步执行完毕后即
停止。
(2) 检查插入的元件是否有搞错和位置错误
。
= =
当出现元件插错或插入状态出错时，应检查 NC 数据和元件数据的输入数据，如数
据错误应予改正。然后再尝试进行自动运行检查元件插入状况。
（120 站设备）
（120 站设备）
（120 站设备）
（120 站设备）
（120 站设备）
（120 站设备）
D77OCC-31-040-A0
5.2-3
