Messmittel und Werkzeuge
Lieferumfang Einstellhilfe Satz für C&P DLM [00327005-01]
SIPLACE D-Serie Serviceanleitung (internal version)
117

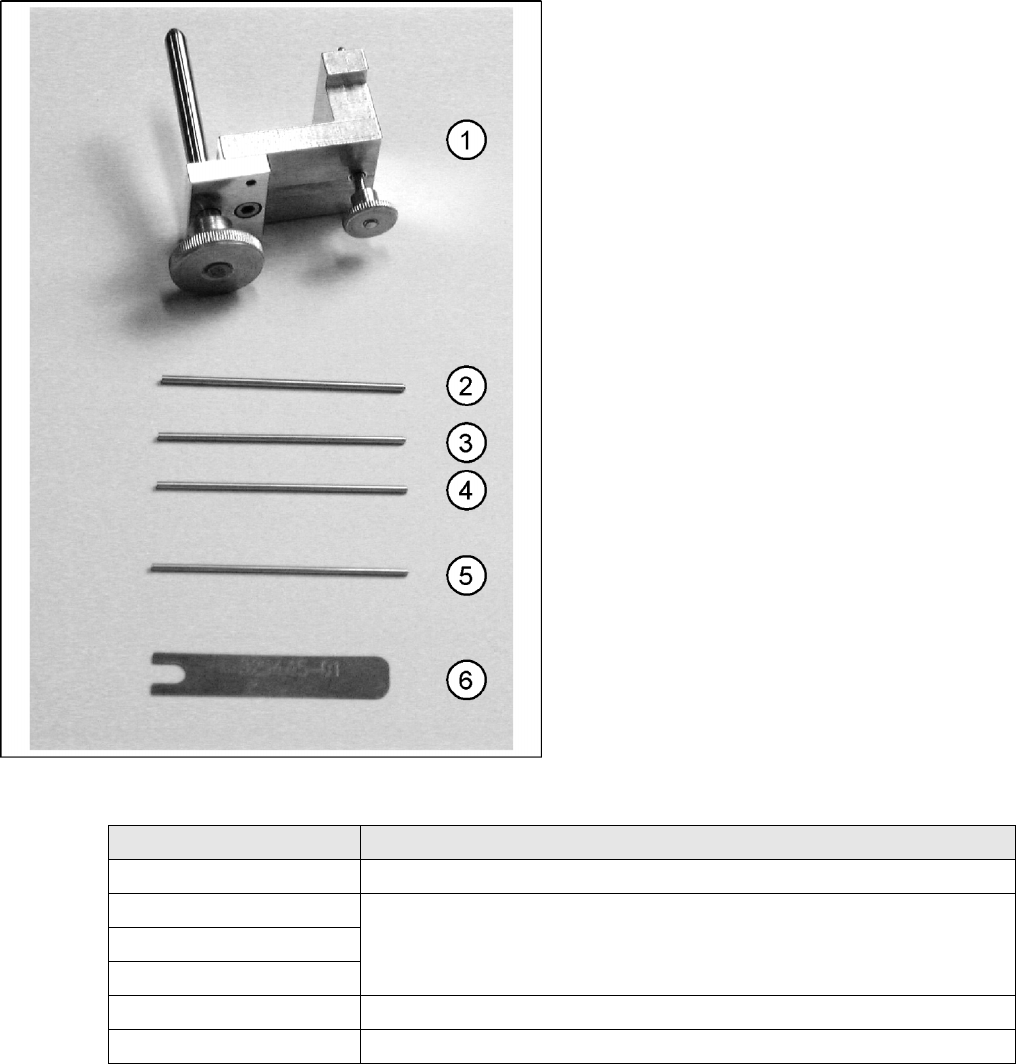

5.10 Einstellhilfe Satz für C&P DLM [00327005-01]
Kompletter Satz: Art. Nr. 00327005-01
1. Lehre f. Stern [00326164-01]
2. Prüfstift 1,4 mm [00326160-01]
3. Prüfstift 1,5 mm [00326161-01]
4. Prüfstift 1,6 mm [00326162-01]
5. Prüfstift 1,0 mm [00376656-01]
6. Distanzlehre [00325445-01]
Messmittel Einsatzart
Lehre für Stern Einstellung der Nullpunktkorrektur Stern
Prüfstift 1,4 mm Einstellen des Abstands zwischen dem Inkrementalgeber der DP-Station und der
Glasscheibe der Pinole
Prüfstift 1,5 mm
Prüfstift 1,6 mm
Prüfstift 1,0 mm Einstellen des Abstands der Lichtschranke Z-Achse unten, zum Pinolenschaft
Distanzlehre Einstellen des Abstands der Ventilstößel zum Stern
Messmittel und Werkzeuge
Kalibrierteil [03010565-01] Lieferumfang
118 SIPLACE D-Serie Serviceanleitung (internal version)

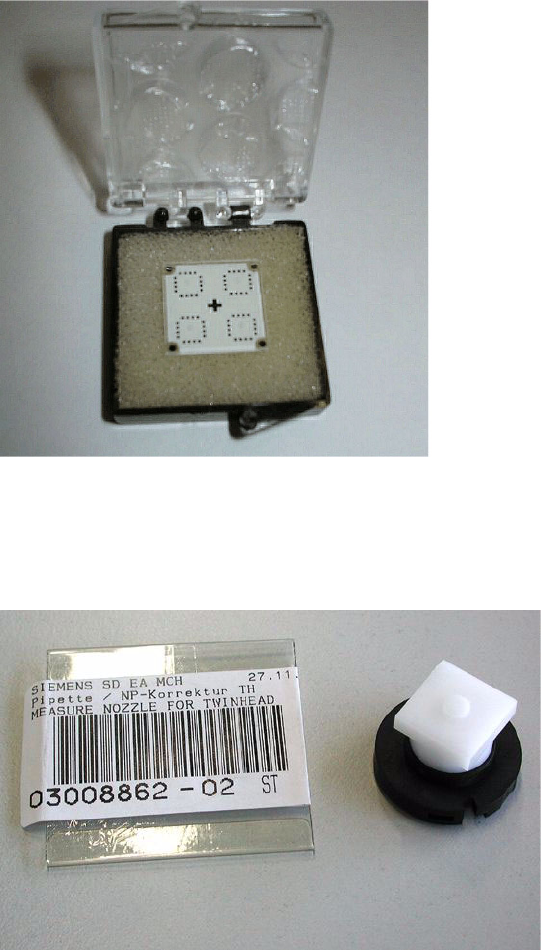

5.11 Kalibrierteil [03010565-01]
5.12 Kalibrierpipette Twin Head [03008862-xx]
Einsatz:
Das Kalibrierteil [003010565-xx] wird zur
Kalibrierung der C&P6/12-Bestückköpfe, P&P
sowie Twin Head (für X-Serie) verwendet.
Einsatz:
Die Kalibrierpipette wird zur Kalibrierung der
D-Achse des Twin Heads bzw. des P&P-
Kopfes benötigt.
