Service-Arbeiten D3 Portal SIPLACE D-Serie Serviceanleitung (internal version) 51 Folgende Hilfsmittel sind im Kabel schlepp mit der S-Nummer enthalten: Lehre f. Kabelschlepp Portal 1+3 X-Ser ie [00383029-01] Lehre f…
Service-Arbeiten
Portal D3
50 SIPLACE D-Serie Serviceanleitung (internal version)
4.1.3.4 Kabelschlepp (IGUS) tauschen bei D3/X4I/X-Serie ab B-079 [03021065-xx]
Handhabung Entriegelungswerkzeug für Schläuche [03047090-xx]
Einführung
Teile
Bei SIPLACE X-Serien-Maschinen mit Seriennummer ab B-079 Version 1:
– Kabelschlepp digital 1P - für Bestückbereich (BB) mit 1 Portal: [03022236S01]
– Kabelschlepp digital 2P U - für BB mit 2 Portalen, Portal 3 oder 1: [03022237S01]
– Kabelschlepp digital 2P G - für BB mit 2 Portalen, Portal 2 oder 4: [03021065S01]
Bei SIPLACE X-Serien-Maschinen mit Seriennummer
nach B-079 Version 2:
– Kabelschlepp digital 1P - für Bestückbereich (BB) mit 1 Portal: [03050655Sxx]
– Kabelschlepp digital 2P U - für BB mit 2 Portalen, Portal 3 oder 1: [03050817Sxx]
– Kabelschlepp digital 2P G - für BB mit 2 Portalen, Portal 2 oder 4: [03050934Sxx]
Bei SIPLACE X4I-Maschinen:
– Kabelschlepp digital 2P U - für BB mit 2 Portalen, Portal 3 oder 1: [03050817Sxx]
– Kabelschlepp SIPLACE X4i 2P G - für BB 03051596-0, Portal 2 oder 4: [03051596Sxx]
Schlauchzange zum Schneiden der Pneumatikschläuche
Entriegelungswerkzeug für Schläuche [03047090-xx]
Rohr-/Schlauchschneider [00381443-01]
ggf. Nachrüstanleitung Vakuumpumpe [00195089-01]:
Schraubensicherungslack Loctite 241 [02101037-01]
Aufgrund der schlechten Zugänglichkeit des
Pneumatikverteilers am Portal empfiehlt sich die
Verwendung des Entriegelungswerkzeuges.

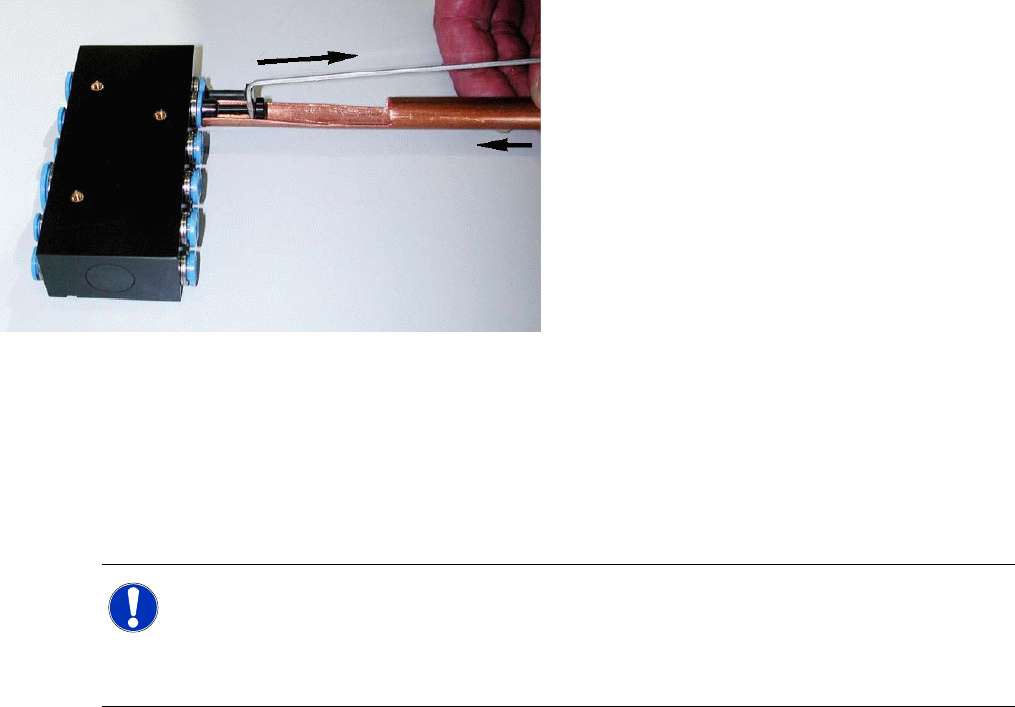

Mit Hilfe des Entriegelungswerkzeuges für
Schläuche [03047090-xx] kann der
Entriegelungsring (hier blau) für den
Pneumatikanschluss betätigt werden. Somit
können sowohl die Schläuche als auch
Blindstopfen (zusätzliches Werkzeug im Satz
enthalten) entfernt werden.
X Betätigen Sie mit dem rohrförmigen
Werkzeugteil (1) den Entriegelungsring.
X Ziehen Sie den Schlauch aus dem
Pneumatikanschluss. In der Abbildung ist hier
statt des Schlauches die Entfernung eines
Blindstopfens (2) dargestellt.
HINWEIS: Alter und neuer Kabelschlepp
Wird eine alte Kabelschlepp-Version durch eine neue Kabelschlepp-Version ersetzt, so müssen
zusätzlich die Hotlink-Karte und das Vision-Board-Spread-Spectrum getauscht werden. Diese
sind nicht in den Ersatzteilpaketen enthalten und müssen gesondert bestellt werden!
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
51
Folgende Hilfsmittel sind im Kabelschlepp mit der S-Nummer enthalten:
Lehre f. Kabelschlepp Portal 1+3 X-Serie [00383029-01]
Lehre f. Kabelschlepp Portal 2+4 X-Serie [00383057-01]
Lehre f. Kabelschlepp X4I [00383057-xx]
Edding Lackmarker weiß [00382740-01]
Steckverbindung QS-6 [03049770-01]
Um den Kabelschlepp demontieren zu können,
müssen je nach Konfiguration der Maschine
entsprechende Baugruppen, Abdeckungen und
Abdeckbleche demontiert werden.
X Demontieren Sie alle nötigen Abdeckbleche
am Portalkabelschlepp. Kennzeichnen Sie
deren Lage und Position, da diese wieder an
der ursprünglichen Lage montiert werden
müssen.
X Entfernen Sie die obere Mittenverkleidung an
der SIPLACE-Maschine.
X Entfernen Sie die stehenden Abdeckungen
über dem Schlepp-Interface Portal, damit Sie
den Kabelschlepp optimal erreichen können.
Service-Arbeiten
Portal D3
52 SIPLACE D-Serie Serviceanleitung (internal version)
Kabelschlepp vorbereiten
Handhabung und Übersicht über die Lehre
Der Kabelschlepp wird als komplett montierte
Baugruppe geliefert.
Die Pneumatikschläuche müssen mit Hilfe der
Lehre auf die exakte Länge zum
Pneumatikverteiler an der Kopfhalterung, als auch
in der Maschine gekürzt werden. Die vorhandenen
Pneumatikschläuche die in der Maschine
verlaufen, müssen durchtrennt und mit Hilfe der
mitgelieferten Schlauchverbinder [03049770-01]
mit dem Kabelschlepp, an der exakten Position
verbunden werden.
Je nach Portal stehen zwei verschiedene Lehren
zur Verfügung.
Lehre f. Kabelschlepp Portal 1+3 X-Serie
[00383029-01]
Lehre f. Kabelschlepp Portal 2+4 X-Serie
[00383057-01]
Nur für das gedrehte Portal 2+4 für SIPLACE
X4i:
Lehre f. Kabelschlepp SIPLACE X4i 2P G
[03051596-01]

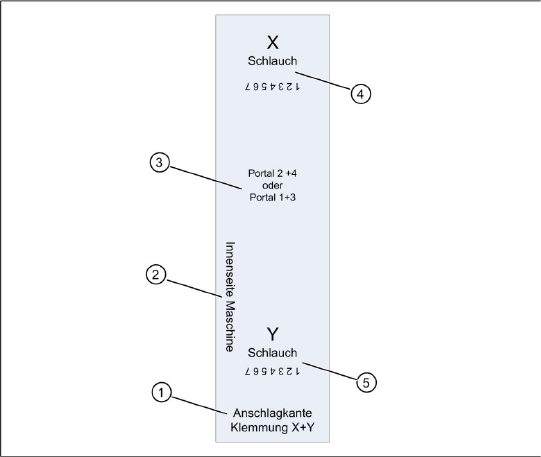

Legende
Auf den Lehren sind Beschriftungen aufgebracht,
um die richtige Handhabung der Lehren zu
gewährleisten.
1. Anschlagkante Klemmung X + Y: Diese Seite
der Lehre muss an die entsprechende
Klemmung des Kabelschlepps angelegt
werden.
2. Innenseite Maschine: Diese Seite der Lehre
muss zur Innenseite der Maschine zeigen.
3. Bezeichnung der entsprechenden Lehre
4. X-Schlauch: Hier befinden sich die 7
Bohrungen für die Markierungen der X-
Schläuche.
5. Y-Schlauch: Hier befinden sich die 7
Bohrungen für die Markierungen der Y-
Schläuche.
