Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
71
Einbau

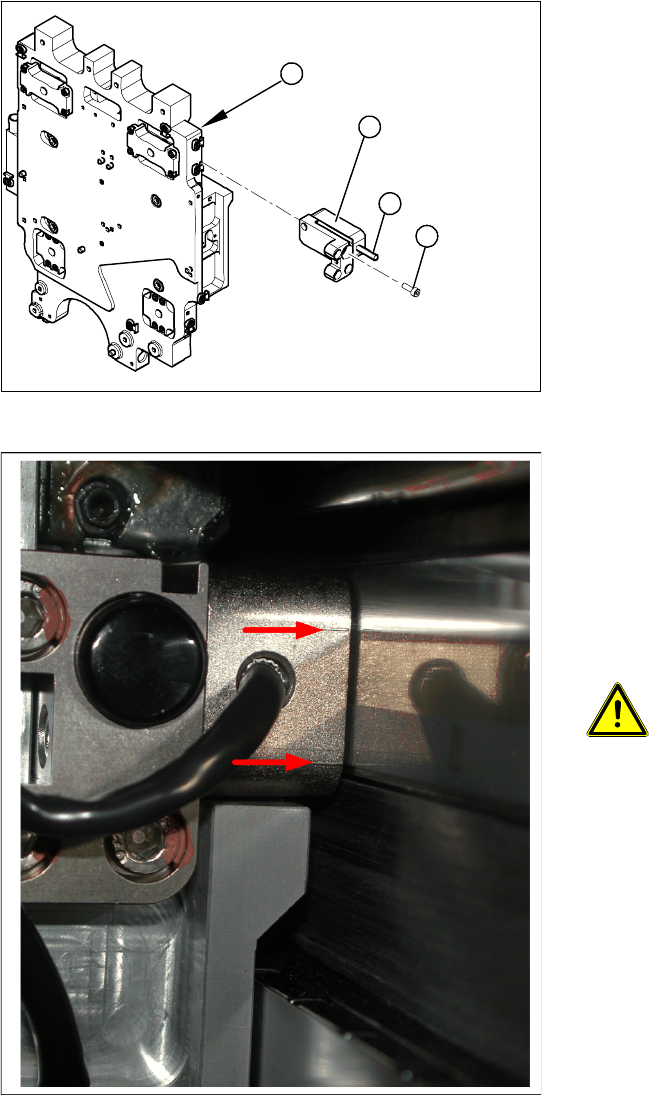

X Reinigen Sie die Lesefläche des
Inkrementalgebers mit einem mit Äthylalkohol
getränkten Tuch oder mit einem
Reinigungsstäbchen.
X Befestigen Sie den Inkrementalgeber (2)
locker mit den drei
Befestigungsschrauben (3).
X Der Inkrementalgeber muss mit einem
Luftspalt von 0,4 mm zum Maßstab
ausgerichtet werden. Verwenden Sie dazu die
entsprechende Folienlehre.
3
4
1
2
4-17: Gussmarken am Inkrementalgeber
X Sie müssen die exakte Höhe zum Maßstab
einstellen.
X Richten Sie den Inkrementalgeber an den
beiden Gussmarken (Pfeile) die das
Lesefenster kennzeichnen aus.
X Ziehen Sie die Befestigungsschrauben an.
X Stellen Sie die elektrische Verbindung wieder
her.
ACHTUNG: Kabelführung
überprüfen!
Achten Sie darauf, dass die Kabel beim
Verfahren der Achsen nicht beschädigt
werden können.
X Befestigen Sie die Kabel mit
Kabelbindern.
X Verschieben Sie das Portal in den
Endanschlag und kontrollieren Sie, dass der
Puffer das Kabel nicht berührt.
Service-Arbeiten
Portal D3
72 SIPLACE D-Serie Serviceanleitung (internal version)
4.1.3.8 X-Antrieb (Primär) tauschen [03039726-xx]
Benötigtes Material
Service Pack X-Antrieb (00377437-xx) für SIPLACE HF/X machines
–X-Antrieb
4 x Abdrückschrauben
8 x Sicherungsschrauben (M4x60)
Schablonen für Twin Head und DLM2
6 Madenschrauben M4x6-ST
Folienlehre 0,4 mm (ca. 50 cm lang und 10 cm breit)
Schaumstoffunterlage 500 mm x 50 mm x 20 mm
Xenon Taschenlampe (nicht magnetisch)
Drehmomentschlüssel mit Inbusaufsatz
Loctite 241
Ausbau

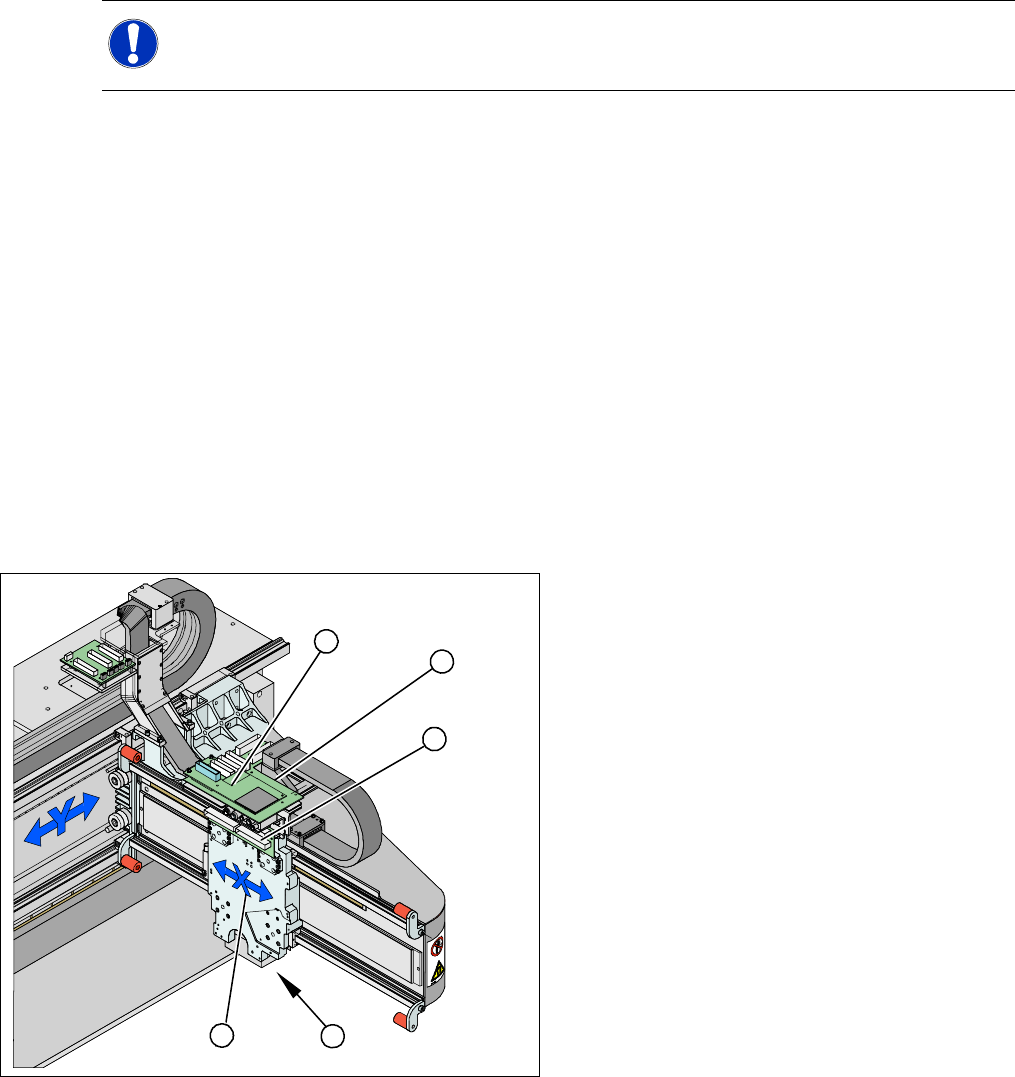

HINWEIS:
Das Service Pack X-Antrieb 00375245-01 paßt nur für HF Maschinen bis Maschinennummer
A219.
Legende
1. X-Antrieb (Primär) mit Kopfhalterung
2. X-Halterung mit Kabelschlepp
3. Kopfadapterplatine
4. Halterung mit LP-Kamera
5. Kopfplatine
X Demontieren Sie den Bestückkopf.
X Entfernen Sie die Kopfadapterplatine (3).
Dadurch wird die Befestigung der X-Halterung
(2) zugänglich.
X Stecken Sie folgende Kabel an der Kopfplatine
(5) ab und entfernen diese von der X-
Halterung (2):
X-Motorkabel
Abtastkopf X-Achse
Temperatursensor
5
5
1 4
3
2
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
73
X Stecken Sie das Berokabel (2) ab und ziehen
Sie es nach vorne aus der Kopfhalterung
heraus.
X Lösen Sie die 8 Befestigungsschrauben (4 x
vorne/ 4x hinten) der X-Halterung (1) und
ziehen diese mit dem Kabelschlepp nach oben
ab.
X Befestigen Sie die X-Halterung angeeigneter
Stelle.
GEFAHR:
Die Flachbandkabel und
Pneumatikschläuche dürfen nicht
scheuern oder knicken. Achten Sie auf
scharfe Kanten.
2
1
X Lösen Sie die 4 Befestigungsschrauben der
Halterung (1) der LP-Kamera. Entnehmen Sie
die komplette Einheit inkl. LP-Kamera (3) und
dem Dämpfungsbügel (2).
X Binden Sie die Halterung (1) an eine
geeignete Stelle am Maschinenständer fest.
Achten Sie darauf, dass Sie die Kamera nicht
beschädigen.
1
3
2
Legende
1. 4 Stück Abdrückschrauben anbringen
2. 4 Stück Sicherungsschrauben M4x60
X Schrauben Sie an allen 4 Seiten jeweils 1
Abdrückschraube (1) bis zum Anschlag ein.
X Entfernen Sie an allen 4 Seiten jeweils eine
Befestigungsschraube (2).
X Schrauben Sie an deren Stelle eine Schraube
M4x60 als Sicherung ein. Der Motor kann
dann beim späteren Abdrücken nicht
herunterfallen.
1
2
2
1
2
