Service-Arbeiten Bestückköpfe Austausch Schläuche Twin Head 100 SIPLACE D-Serie Serviceanleitung (internal version) X Bewegen Sie den kurzen Schlauch zwischen Rohrbogen u nd Drehversorgun g. Die Drehversorgu ng und damit…
Service-Arbeiten
Austausch Schläuche Twin Head Bestückköpfe
SIPLACE D-Serie Serviceanleitung (internal version)
99

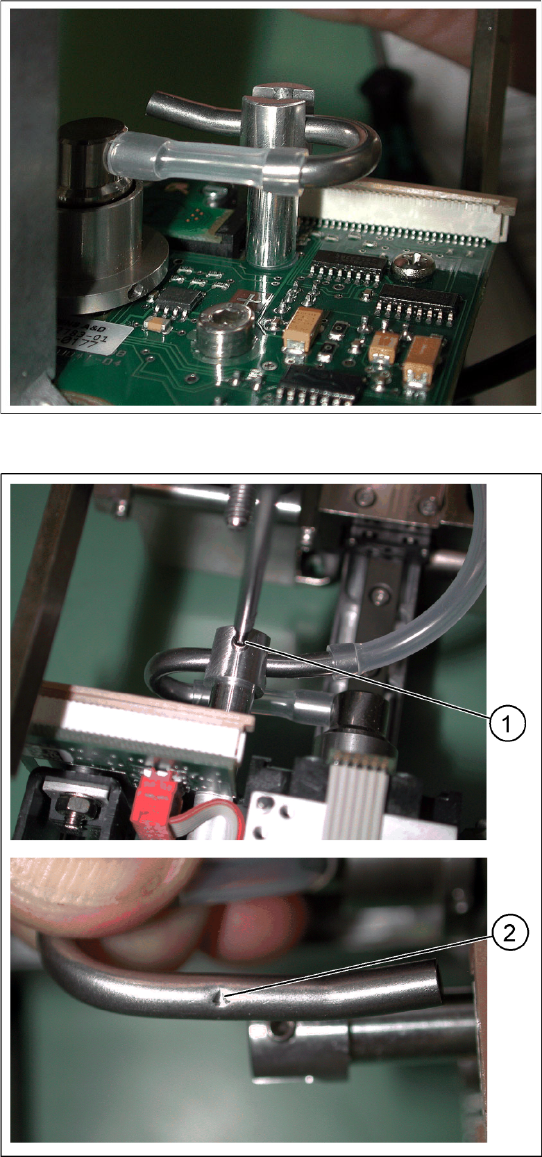

X Legen Sie den Rohrbogen in die Halterung
ein.
X Fixieren Sie den Rohrbogen ganz leicht mit
der Befestigungsschraube (1).
Verschieben Sie den Rohrbogen vorsichtig, so
dass die Schraube in die Einkerbung (2)
einrastet.
Service-Arbeiten
Bestückköpfe Austausch Schläuche Twin Head
100 SIPLACE D-Serie Serviceanleitung (internal version)
X Bewegen Sie den kurzen Schlauch zwischen
Rohrbogen und Drehversorgung.
Die Drehversorgung und damit die Z-Achse
müssen in ihrer Führung mittig (1) gelagert
sein.
Drücken Sie den Schlauch weiter auf den
Anschluss oder davon weg, bis die Achse
mittig gelagert ist.
Eine außermittige Position der Z-Achse kann
die Kraftverhältnisse ändern und zu
Bestückfehlern führen.
Der kurze Schlauch muss außerdem
waagerecht (2) zwischen Rohrbogen und
Drehversorgung verlaufen.
X Schrauben Sie den Rohrbogen nach erfolgter
Einstellung vorsichtig fest.
X Stecken Sie den langen Schlauch oben an.
X Stecken Sie den Stecker des
Flachbandkabels wieder ein (1).
X Legen Sie das Flachbandleitblech auf das
Flachbandkabel.
X Legen Sie den Anschlag (2) Rückholeinheit
auf das Flachbandleitblech.
X Setzen Sie die zwei Schrauben (3) in den
Anschlag ein.
X Richten Sie das Flachbandleitblech auf das
Flachbandkabel aus.
ACHTUNG:
Blech und Kabel müssen parallel
verlaufen (1)!
Service-Arbeiten
Austausch Schläuche Twin Head Bestückköpfe
SIPLACE D-Serie Serviceanleitung (internal version)
101
X Fahren Sie die Z-Achse nach oben.
X Legen Sie eine Fühlerlehre 0,6 mm (2) neben
dem Anschlag (1) ein.
X Ziehen Sie die Schrauben des Anschlags fest.
X Ziehen Sie die Fühlerlehre heraus.
X Schrauben Sie den Puffer (2) soweit auf, dass
die Unterseite mit der Schraube (3) plan ist
(auf dem Foto mit der Fühlerlehre (1)
kontrolliert).
X Fixieren Sie den Puffer mit der seitlichen
Schraube (1).
