5 Messmittel und Werkzeuge
5.1 SIPLACE Axis Tester (SAT) [03002801-01]
5-1: Achsprüfgerät - Draufsicht
Legende
1. LCD-Display mit 240 x 128 Pixel, Schwarzweiß-Darstellung, mit Hintergrundbeleuchtung
Auf dem LCD-Display werden die Menüs angezeigt und die aufgenommenen Trigger-, Spur- und
Positionssignale grafisch dargestellt. Alle relevanten Parameter wie
–Zeitbasis,
– Zeitmesswerte,
– Signalpegel und
– Cursorpositionen mit den zugehörigen Zeitdifferenzwerten
werden als alpha-numerische Angaben in die grafische Darstellung der Messkurven eingeblendet.
2. Dynamische Funktionsanzeige der BNC-Buchsenbelegung auf dem LCD-Display
3. Dynamische Funktionsanzeige der Belegung der Membrantasten auf dem LCD-Display
4. Fünf Membrantasten für die Menüsteuerung
5. Grüne LED zur Betriebsanzeige
HINWEIS:
Das Achsprüfgerät ist für Maschinen mit A363 vorgesehen. Bei Maschinen mit A364 ist die
Funktion eingeschränkt.
Messmittel und Werkzeuge
SIPLACE Axis Tester (SAT) [03002801-01]
110 SIPLACE D-Serie Serviceanleitung (internal version)

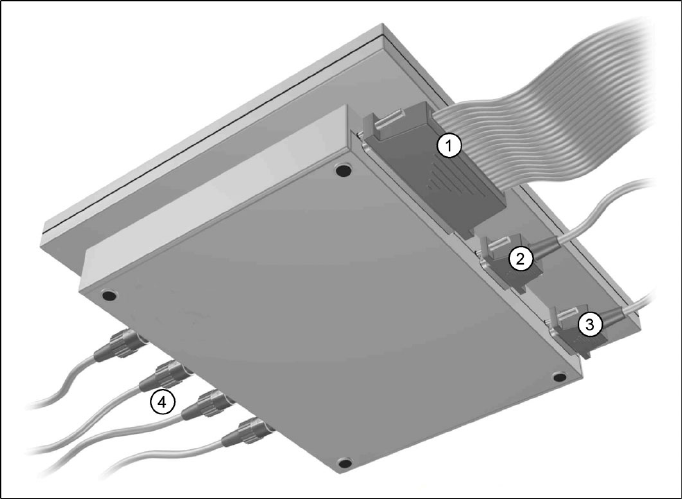

5-2: Achsprüfgerät – Unterseite
Legende
1. Anschluss für Flachbandkabel:
– auf Seiten des Achsprüfgeräts:
– 37-poliger Sub-D-Stecker
– auf Seiten der Achsansteuerung:
– 37-poliger Sub-D-Stecker für die Automaten S-20/23/25/F4/F5 und HS-50 mit den
Achsansteuerungen A361 bzw. A362
– 25-poliger Sub-D-Stecker für die Automaten S-15/F3, G und Wafflepack-Wechsler mit der
Achsansteuerung A360
Zum Anschluss der 25-poligen Achsansteuerung wird ein Adapter auf das Flachbandkabel
aufgesteckt. Die Betriebsspannungen von +5 V- ±5 % und ±15 V- ±5 % werden über das 37-
polige Flachbandkabel aus der Achsansteuerung dem Achsprüfgerät zugeführt.
2. 9-poliger Sub-D-Stecker für das CAN-Bus-Kabel, z. B. zum Anschluss CAN-Bus-gesteuerter
Platinen in den Automaten – zur Zeit nicht benutzt (Übertragungsrate 128 kBaud bis 1 MBaud,
Impedanz 120 Ohm)
3. 9-poliger Sub-D-Stecker für das serielle Schnittstellenkabel (V24) beim Softwaredownload, z. B.
zum Anschluss eines externen PC (max. Übertragungsrate bis 188 kBaud)
4. Vier BNC-Buchsen, Anschlussimpedanz 50 Ohm. Die Belegung der Buchsen ist programmierbar.
Sie können mit folgenden Signalen belegt werden:
– Spursignal A oder B TTL-Pegel, max. 5 V
– Nullimpuls TTL-Pegel tmin = 1 µsec
– Endemeldung TTL-Pegel tmin > 10 msec
– Trigger TTL-Pegel tmin > 10 msec
– Zählfehler TTL-Pegel, Triggersignal vom Zählfehlersensor für das Oszilloskop
– VSoll ±10 V, Analog-Signal, Ri = 10 kOhm
– Kraft ±10 V Analog-Signal, Ri = 10 kOhm
– VREG (Summenstrom) ±10 V Analog-Signal, Ri = 10 kOhm
– Positionsabweichung ±10 V Analog-Signal; Signal wird im Achsprüfgerät intern erzeugt.
Messmittel und Werkzeuge
Lieferumfang SIPLACE Axis Tester (SAT) [03002801-01]
SIPLACE D-Serie Serviceanleitung (internal version)
111
5.1.1 Lieferumfang
Zum Lieferumfang des SIPLACE AxisTester, komplett [03002801-01] gehören folgende Komponenten:
SIPLACE AxisTester [03000761-01]
Testkabel A361 ... A363 (Länge 150 cm) mit 37-poligem Stecker und 37-poliger Buchse zum
Anschluss an die Achsansteuerungen von S2x-, F4/F5- und HS-Automaten [03002803-01]
CAN-Bus-Kabel [00349679-03]
RS232-C-Kabel [03002804-01]
Handbuch für das Achsprüfgerät [00193370-01]
