Messmittel und Werkzeuge Spursignal-Tester [00343785-01] Lieferumfang 114 SIPLACE D-Serie Serviceanleitung (internal version) 5.4 S pursignal-T ester [00343785-01] 5.5 S pursignal-T ester [00322510-01] Einsatz: Der Spu…
Messmittel und Werkzeuge
Lieferumfang Achsenprüfgerät (alte Version) und Adapterplatine
SIPLACE D-Serie Serviceanleitung (internal version)
113
5.3 Achsenprüfgerät (alte Version) und Adapterplatine
Artikelnummern
Achsenprüfgerät, inklusive Adapterplatine [00303430-06]
Achsenprüfgerät [00328041-05]
Kabel [00304771-03]
Adapterplatine für Achsenprüfgerät [00328040-01]
Einsatz:
Abgleich der Achsdynamiken der Bestückkopf und Portalachsen.
HINWEIS:
Dieses Achsenprüfgerät ist für alle Maschinen mit A363 vorgesehen. Bei Maschinen mit A364
ist die Funktion eingeschränkt.

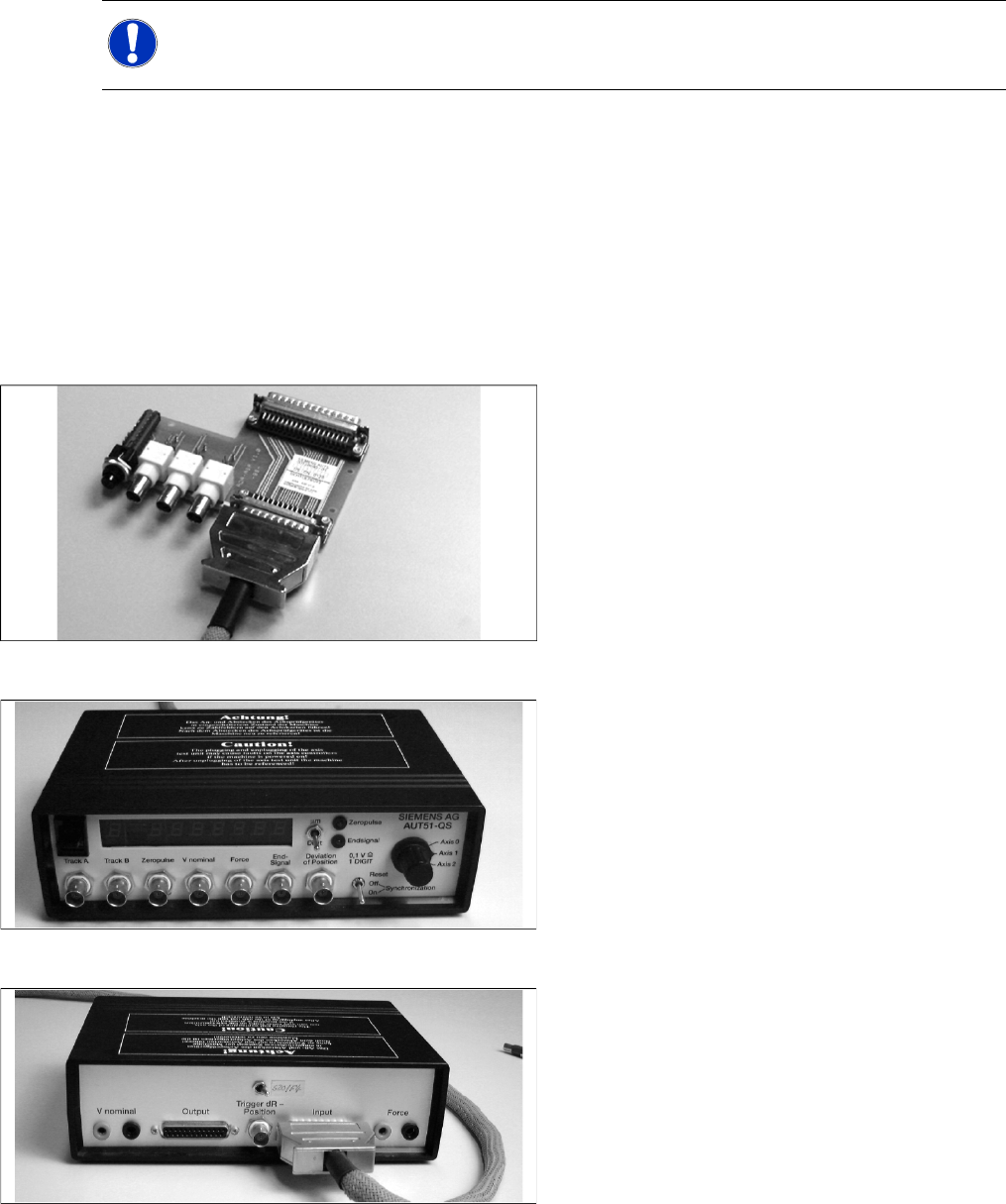

Adapterplatine für Achsenprüfgerät
Art.-Nr. [00328040-01]
Achsenprüfgerät SIPLACE – Vorderseite
Art.-Nr. [00328041-05]
Achsenprüfgerät SIPLACE – Rückseite
Art.-Nr. [00328041-05]
Messmittel und Werkzeuge
Spursignal-Tester [00343785-01] Lieferumfang
114 SIPLACE D-Serie Serviceanleitung (internal version)
5.4 Spursignal-Tester [00343785-01]
5.5 Spursignal-Tester [00322510-01]
Einsatz:
Der Spursignal-Tester wird zum Prüfen der
Spursignale der inkrementalen Messsysteme
Portalachsen verwendet (ab SIPLACE HS50).
Einsatz:
Der Spursignal-Tester wird zum Prüfen der
Spursignale der inkrementalen Messsysteme
verwendet – insbesondere für die Kopfachsen.
Auch für die Spursignale der Portalachsen an
älteren SIPLACE-Automaten (S20, F4)
verwendet.
Messmittel und Werkzeuge
Lieferumfang Riemenspannungsmessgerät [00326015-01]
SIPLACE D-Serie Serviceanleitung (internal version)
115
5.6 Riemenspannungsmessgerät [00326015-01]
5.7 SIPLACE Druckluftprüfgerät [00311487-01]
Einsatz:
Das Riemenspannungsmessgerät wird zur
Messung der Riemenspannungen
(Zahnriemen) an der Maschine verwendet.
Einsatz:
Das Druckluftprüfgerät wird zur Einstellung
der Blasluft am Bestückkopf C&P6 und C&P12
an den SIPLACE Bestückautomaten
verwendet.
