Übersicht
SIPLACE D1 D-Serie Allgemein
SIPLACE D-Serie Serviceanleitung (internal version)
15
3Übersicht
3.1 D-Serie Allgemein
3.1.1 SIPLACE D1

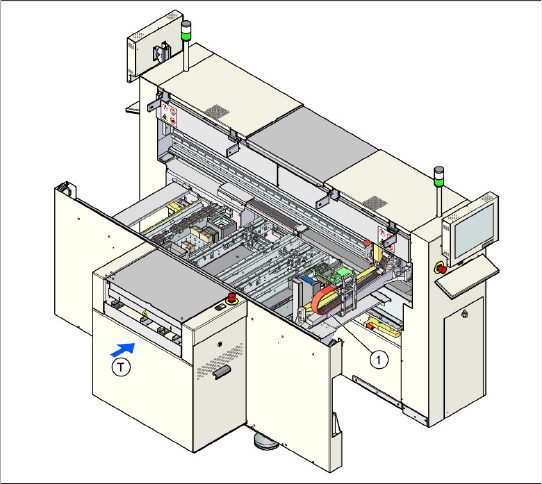

3-1: SIPLACE D1 mit einem Portal
Überblick
1 Portal
1 bis 2 Bestückköpfe
Pick&Place-Kopf: Twin oder Highforce Head
Collect&Place-Kopf:
– 12-Segment C&P-Kopf (C&P12) oder
– 6-Segment C&P-Kopf (C&P6)
Bauelementespektrum: 0201 bis 200 mm x
125 mm, maximale Bauteil-Höhe: 25 mm
Leistung: 14.000 BE/h (mit C&P12)
Genauigkeit: 30 µm bei 3 Sigma (40 µm bei
4Sigma)
Bestückkraft: 1 N bis 30 N (mit Highforce-
Kopf)
Stellplätze:
– 90 x 8 mm (3 x 8 mm)
– 60 x 8 mm (3 x 8 mm) – mit WPC-4
Genauere Informationen siehe D1-Spezifikation.
Übersicht
D-Serie Allgemein SIPLACE D2
16 SIPLACE D-Serie Serviceanleitung (internal version)
3.1.2 SIPLACE D2
3.1.3 SIPLACE D3
3-2: SIPLACE D2 mit zwei Portalen
Überblick
2 Portale
2 Bestückköpfe
Collect&Place-Kopf:
– 2 x C&P12 oder
– 2 x C&P6 oder
– 1 x C&P6 und 1 x C&P12
Bauelementespektrum: 01005 bis 27 x 27 mm
Leistung: bis zu 31.100 BE/h
Genauigkeit: bis zu 52 µm bei 3 Sigma
Bestückkraft: 2,4 N bis 5 N
Stellplätze:
– 90 x 8 mm (3 x 8 mm)
Genauere Informationen siehe D2-Spezifikation.
3-3: SIPLACE D3 mit drei Portalen
Überblick
3 Portale
3 Bestückköpfe:
– 2 x C&P12 + 1 x Twin Head oder
– 2 x C&P 6 + 1 x Twin Head oder
– 1 x C&P12 + 1 x C&P6 + 1 x Twin oder
Highforce Head
Bauelementespektrum 01005 – 85 x 85 mm /
125 x 10 mm Max. 200 x 125 mm
Bestückleistung: bis zu 30.100 BE pro Stunde
Bestückgenauigkeit: bis zu 22 µm bei 3 Sigma
Bestückkraft: 1 N bis 30 N
5-teiliger Transport mit Pufferfunktion
Stellplätze:
– 144 x 8 mm (3 x 8 mm)
Genauere Informationen siehe D3-Spezifikation.
Übersicht
SIPLACE D4 D-Serie Allgemein
SIPLACE D-Serie Serviceanleitung (internal version)
17
3.1.4 SIPLACE D4
3-4: SIPLACE D4 mit vier Portalen
Überblick
4 Portale
4 Bestückköpfe:
– 4 x C&P12
Bauelementespektrum: 01005 – 18.7 x 18.7
mm
Bestückleistung: bis zu 60.000 BE pro Stunde
Bestückgenauigkeit: bis zu 60 µm bei 3 Sigma
Bestückkraft: 2.4 N bis 5 N
5-teiliger Transport mit Pufferfunktion
Stellplätze:
– 144 x 8 mm (3 x 8 mm)
Genauere Informationen siehe D4-Spezifikation.
