4.1 Portal
4.1.1 Sicherheitshinweise zu Arbeiten an starken Magnetfeldern
4.1.1.1 Lage der Permanentmagnete (D1/D2)

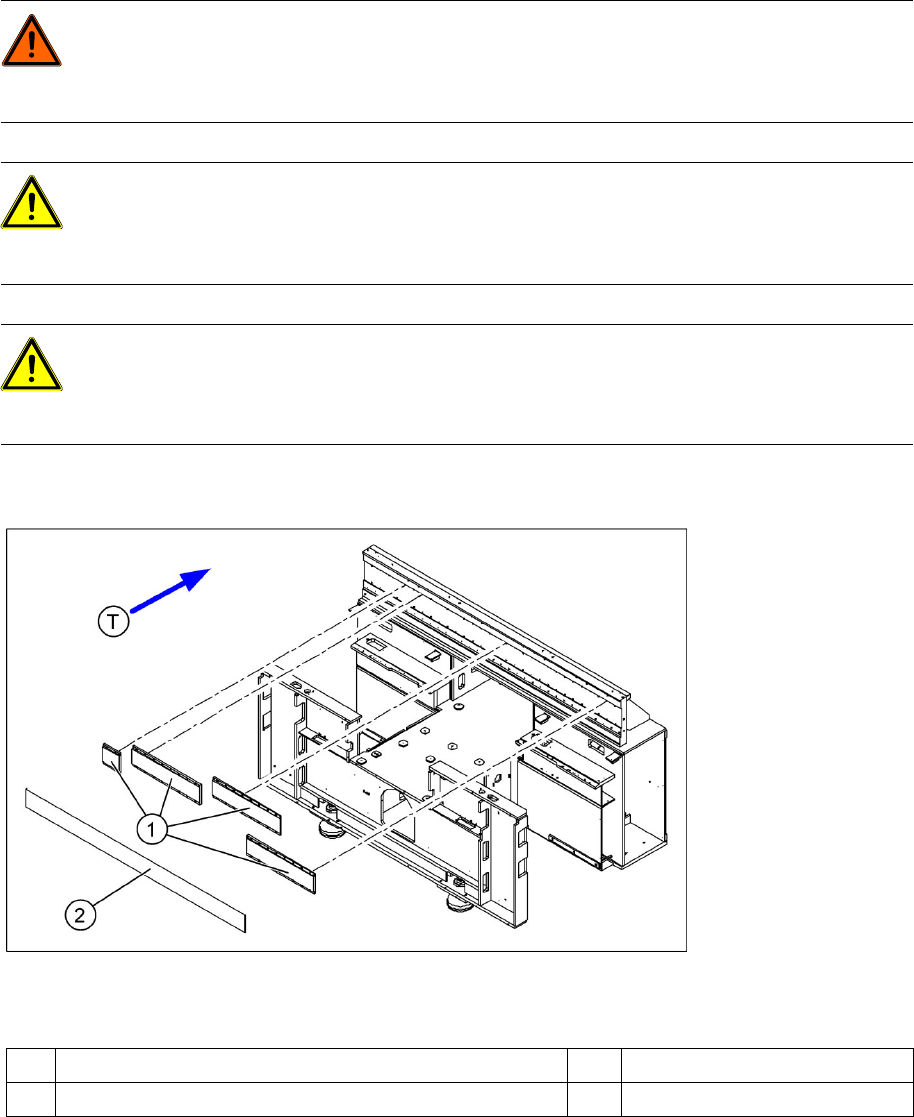

4-1: Lage der Permanentmagnete der Y-Linearantriebe
Legende
GEFAHR: STARKE PERMANENTMAGNETFELDER
Lebensgefahr für Personen mit aktiven Implantaten (z. B. Herzschrittmacher, Insulinpumpen,
Defibrillatoren) durch starke Permanentmagnetfelder innerhalb des Automaten!
Gefährdete Personen müssen die unmittelbare Nähe des Automaten meiden.
VORSICHT: QUETSCHGEFAHR
Quetschgefahr für Personen mit passiven metallischen Implantaten (z. B. Platten, Schrauben).
X Bei geöffneten Schutzhauben nicht in die Maschine greifen oder beugen.
X Keine metallischen Gegenstände in den Gefahrenbereich bringen.
ACHTUNG: STARKE PERMANENTMAGNETFELDER
Durch die starken Magnetfelder besteht die Gefahr, dass Daten auf Datenträgern oder
Scheckkarten zerstört werden.
X Empfindliche Datenträger nicht in die unmittelbare Nähe der Permanentmagnete bringen.
1 Permanentmagnete für Y-Linearantrieb der Portale 1 und 2 T Transportrichtung
2 Abdeckblech Permanentmagnete
Service-Arbeiten
Portal Sicherheitshinweise zu Arbeiten an starken Magnetfeldern
20 SIPLACE D-Serie Serviceanleitung (internal version)
4.1.1.2 Lage der Permanentmagnete (D4)
4-2: Lage der Permanentmagnete der Y-Linearantriebe
Legende
1A, 1B,
1C, 1D
Permanentmagnete für Y-Linearantrieb der
Portale 1 und 4
2A, 2B,
2C, 2D
Permanentmagnete für Y-Linearantrieb der
Portale 2 und 3
T Transportrichtung
