Service-Arbeiten D1/D2 Portal SIPLACE D-Serie Serviceanleitung (internal version) 33 X Entfernen Sie die blauen Auflagen. Zieh en Sie dazu die Magnetabdeckung a b. X Lösen Sie dazu die 8 bzw. 16 Innensechskantschrauben M…
Service-Arbeiten
Portal D1/D2
32 SIPLACE D-Serie Serviceanleitung (internal version)
4.1.2.3 Y-Linearmotor – Sekundärteil (Magnete) tauschen [00355754-xx]
Werkzeuge und Hilfsmittel
Sechskantstiftschlüssel, Satz DIN 911
Riemenspannungsmessgerät TSM [00326015-xx]
Bedienungsanleitung "Riemenspannungen messen"
Kabelbinder
SITEST-Programm
Teile
Linearmotor – Sekundärteil "lang" [00355754-xx]
Linearmotor – Sekundärteil "kurz" [00355752-xx]
Ausbau
X Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
X Verschieben Sie das jeweilige Portal so, dass der benötigte Permanentmagnet frei zugänglich ist:
Portal 1 D1/D2: Demontieren Sie das linke Dauermagnetsegment der Y-Achse.
Portal 2 D2: Demontieren Sie das rechte Dauermagnetsegment der Y-Achse.
X Entfernen Sie die schwarzen Abdeckleisten an der Traverse oberhalb des jeweiligen Portals
(3 Innensechskantschrauben, M6x8).

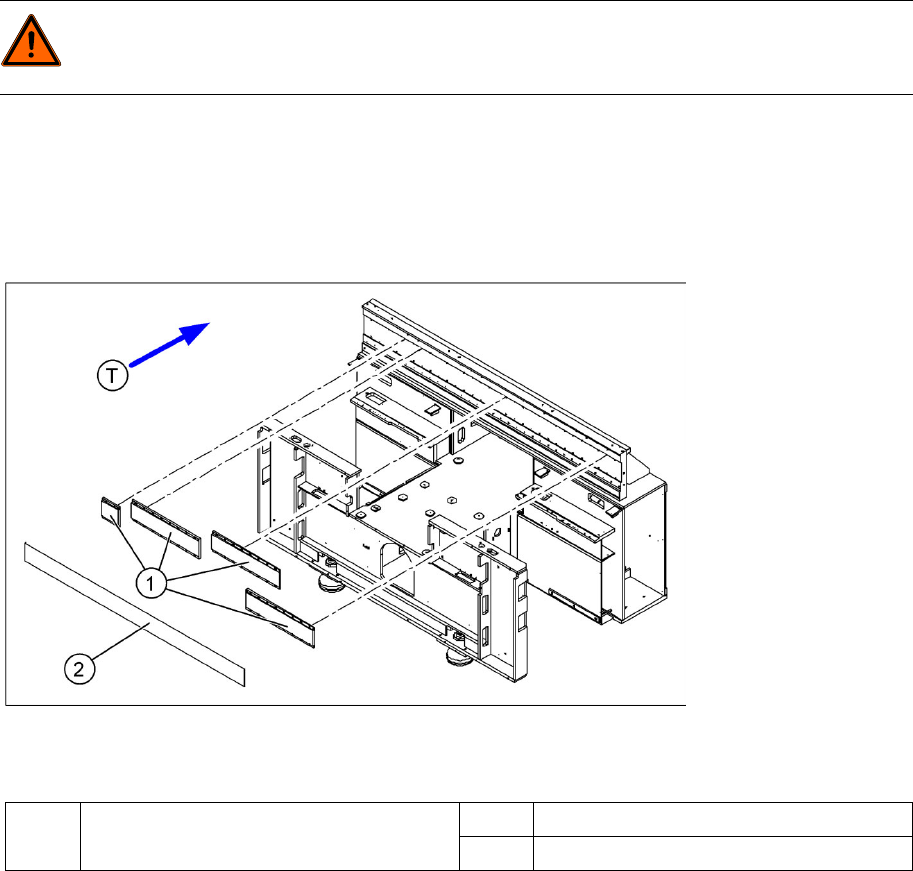

4-8: Lage der Permanentmagnete der Y-Linearantriebe
Legende
GEFAHR: STARKES MAGNETFELD
Bitte beachten Sie die speziellen Sicherheitshinweise für Arbeiten in der Nähe starker
Magnetfelder.
1 Permanentmagnete für Y-Linearantrieb der
Portale 1 und 2
2 Abdeckblech Permanentmagnete
T Transportrichtung
Service-Arbeiten
D1/D2 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
33
X Entfernen Sie die blauen Auflagen. Ziehen Sie dazu die Magnetabdeckung ab.
X Lösen Sie dazu die 8 bzw. 16 Innensechskantschrauben M6x14 des Permanentmagneten (1).
X Heben Sie den Permanentmagneten ab und legen Sie ihn auf eine saubere, nicht ferromagnetische
Unterlage (beispielsweise ein Holzbrett).
X Schieben Sie das Portal auf den freien Bereich und ziehen Sie die Magnetabdeckung unter dem Y-
Motor heraus.
Einbau
Einstellarbeiten
X Überprüfen Sie die Achsdynamik der ausgebauten Antriebe.
VORSICHT: Permanentmagnet
Wenn Permanentmagnete auf eine ferromagnetische Unterlage abgelegt werden (z. B. Eisen,
Nickel, Stahl), besteht die Gefahr, dass Hände oder Finger zwischen der Unterlage und dem
Permanentmagneten gequetscht werden. Der Magnet lässt sich nicht mehr ohne weiteres von
der Unterlage abheben.

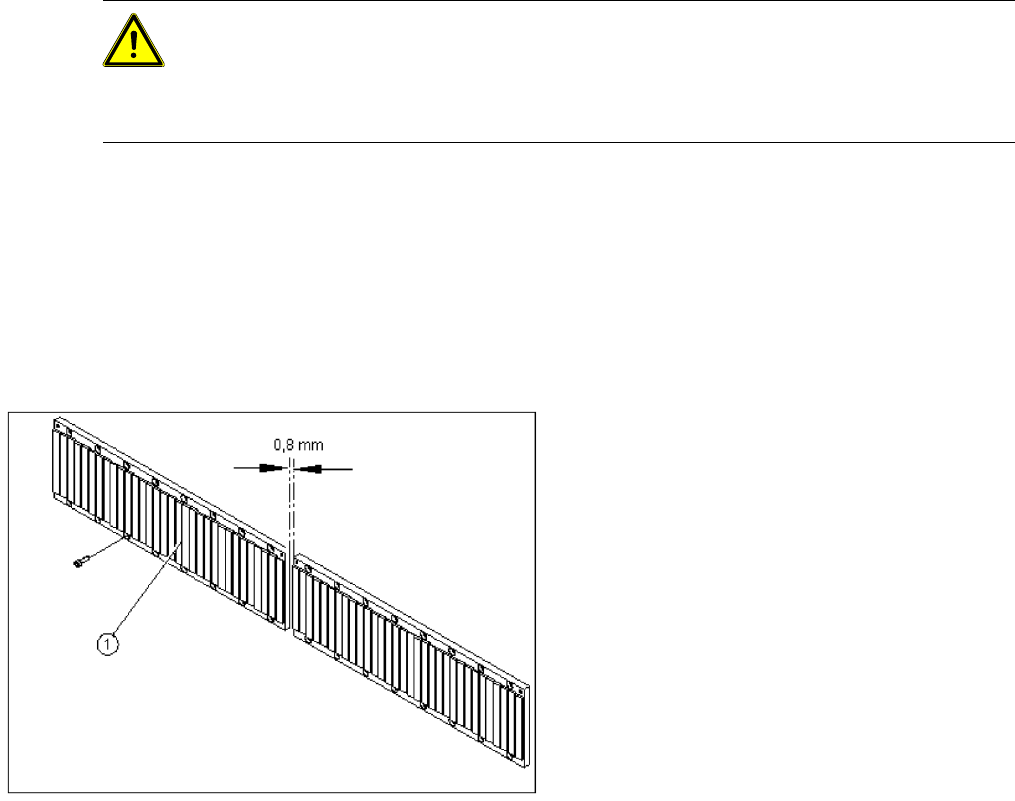

X Bauen Sie die Permanentmagneten (4 bzw.
16 Innensechskantschrauben M6x12) ein.
Unten muss der Abstand 0,8 mm betragen.
Benutzen Sie dazu eine entsprechende
Fühlerlehre oder Kunststoffstreifen. Zwischen
den Magnetplatten soll ein Sichtspalt von ca.
0,8 mm sein.
X Montieren Sie die Abdeckungen an der
Quertraverse oberhalb des betreffenden
Portals (3 Innensechskantschrauben M6x8).
Service-Arbeiten
Portal D1/D2
34 SIPLACE D-Serie Serviceanleitung (internal version)
4.1.2.4 Linearmotor – Primärteil tauschen [00333148-xx]
Werkzeuge und Hilfsmittel
Sechskantstiftschlüssel, Satz DIN 911
Kabelbinder
Riemenspannungsmessgerät TSM [00326015-xx]
Bedienungsanleitung "Riemenspannungen messen"
SITEST-Programm
Teile
Linearmotor - Primärteil [00333148-xx]
Permanentmagnete ausbauen
X Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
X Verschieben Sie das jeweilige Portal so, dass der benötigte Permanentmagnet frei zugänglich ist:
Portal 1 D1/D2: Demontieren Sie das linke Dauermagnetsegment der Y-Achse.
Portal 2 D2: Demontieren Sie das rechte Dauermagnetsegment der Y-Achse.
X Entfernen Sie die schwarzen Abdeckleisten an der Traverse oberhalb des jeweiligen Portals
(3 Innensechskantschrauben, M6x8).
4-9: Lage der Permanentmagnete der Y-Linearantriebe (D1/D2)
Legende
GEFAHR: STARKES MAGNETFELD
Bitte beachten Sie die speziellen Sicherheitshinweise für Arbeiten in der Nähe starker
Magnetfelder.
1 Permanentmagnete für Y-Linearantrieb der
Portale 1 und 2
2 Abdeckblech
T Transportrichtung
