Service-Arbeiten Portal D3 56 SIPLACE D-Serie Serviceanleitung (internal version) Version 2 nach B- 079 Sehen Sie dazu au ch... J Kabelschlepp vorbere iten [ J 52] J Handhabung Entrieg elungswerkzeug für Schläuche [030…
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
55

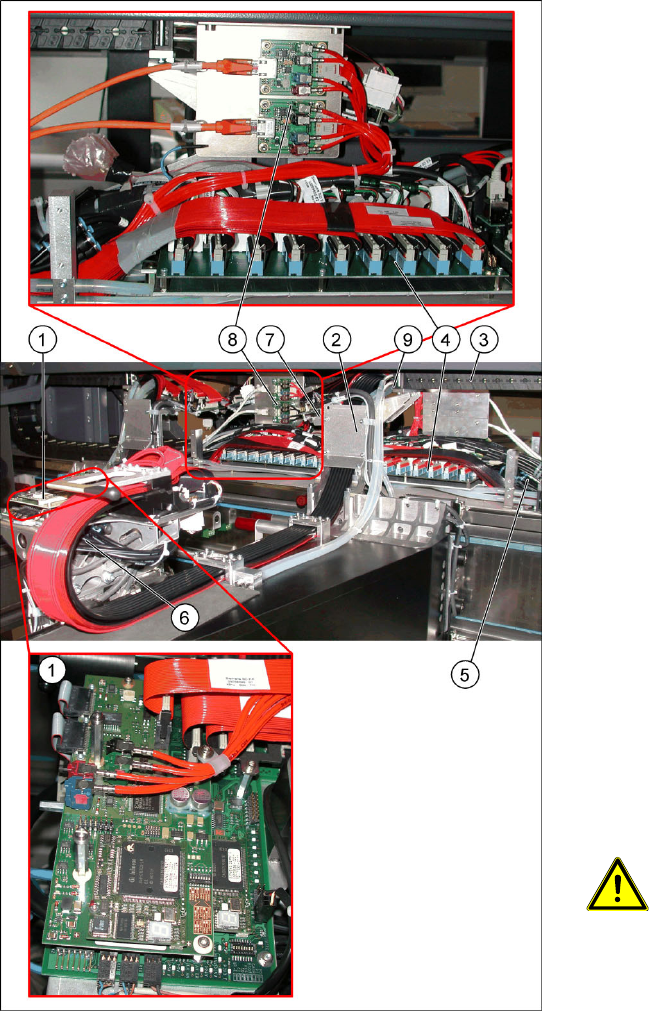

Übersicht
Version
1 ab B-079
Legende
1. Kopfplatine mit Vision-Board digital gesamt
[03017836-xx]
2. Kabelschleppkonsole
3. Energieführungskette
4. Schlepp-Interface Portal
5. Pneumatikschläuche zum Pneumatikverteiler
(Im Maschinenständer)
6. Portalverteiler
7. Portal-Interface
8. Hotlink-Filter [03010670-xx]
9. Anschlussstück für Kühlschläuche zum Y-
Motor
X Die Flachbandkabel und die Kamerakabel
werden von der Kopfplatine (1), über die
Kabelschleppkonsole (2) und der
Energieführungskette (3) zum Portal-
Interface (7) und Schlepp-Interface Portal (4)
geführt. Die Kamerakabel enden an der Hot-
Link-Karte (8).
X Die Pneumatikschläuche werden vom
Pneumatikverteiler (6), über die
Kabelschleppkonsole (2) und der
Energieführungskette (3) zum Portalverteiler
in den Maschinenständer geführt.
X Lösen Sie die Kamerakabel an der Hot-Link-
Karte (8).
X Entfernen Sie alle nötigen Kabelbinder.
ACHTUNG:
Achten Sie auf die Reihenfolge der
Anschlussbelegung.
X Beschriften Sie die Steckverbin-
dungen zu den Flachbandkabeln
und der Kamerakabel für den
späteren Wiedereinbau.
X Ziehen Sie die Kühlschläuche für den Y-Motor
an den Anschlussstücken (9) ab.
Service-Arbeiten
Portal D3
56 SIPLACE D-Serie Serviceanleitung (internal version)
Version 2 nach B-079
Sehen Sie dazu auch...
J
Kabelschlepp vorbereiten [
J
52]
J
Handhabung Entriegelungswerkzeug für Schläuche [03047090-xx] [
J
50]
Legende
1. Vision-Board-Spread-Spectrum (VBSX)
Komplett [03054634-xx]
2. Kabelschleppkonsole
3. Energieführungskette
4. Schlepp-Interface Portal
5. Pneumatikschläuche zum Pneumatikverteiler
(Im Maschinenständer)
6. Portalverteiler
7. Portal-Interface
8. Vision Hotlinkadapter VHA Komplett
[03054633-xx]
9. Anschlussstück für Kühlschläuche zum Y-
Motor
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
57
Ausbau
Legende
1. Schlepp-Interface Portal
2. Pneumatik für Vakuumpumpe (Option)
3. Halteblock für Kabelschlepp
4. Portal-Interface
X Lösen Sie die Flachbandkabel am Schlepp-
Interface Portal (1). Achten Sie beim Öffnen
auf die Klammern der Steckverbindungen. Sie
können herausfallen und verloren gehen.
X Entfernen Sie alle nötigen Kabelbinder.
ACHTUNG:
Achten Sie auf die Reihenfolge der
Anschlussbelegung.
X Beschriften Sie die
Steckverbindungen zu den
Flachbandkabeln für den späteren
Wiedereinbau.
X Entfernen Sie alle nötigen Kabelbinder am
Portal-Interface (4) und stecken Sie die
Flachbandkabel ab.
X Stecken Sie die Kabelanschlüsse für Motor,
Beros, Inkrementalgeber und
Temperatursensor am Portal-Interface (4) ab.
HINWEIS: Portal-Interface Platine
ummontieren
Die Portal-Interface-Platine wird auf die
Halterung des neuen Kabelschlepps
montiert.
Um die Pneumatikschläuche zu trennen, die zum
Pneumatikverteiler in den Innenraum des
Maschinenständers führen, gehen Sie wie folgt
vor:
X Legen Sie dazu die Lehre (1) an den
Halteblock (3) an.
X Kennzeichnen Sie die Schläuche an der
Markierung Y-Schlauch (2) mit Hilfe der Lehre.
