Service-Arbeiten D3 Portal SIPLACE D-Serie Serviceanleitung (internal version) 57 Ausbau Legende 1. Schlepp-Interface Portal 2. Pneumatik für Vakuumpumpe (Option) 3. Halteblock für Kabelschlepp 4. Portal-Interface X Löse…
Service-Arbeiten
Portal D3
56 SIPLACE D-Serie Serviceanleitung (internal version)
Version 2 nach B-079
Sehen Sie dazu auch...
J
Kabelschlepp vorbereiten [
J
52]
J
Handhabung Entriegelungswerkzeug für Schläuche [03047090-xx] [
J
50]

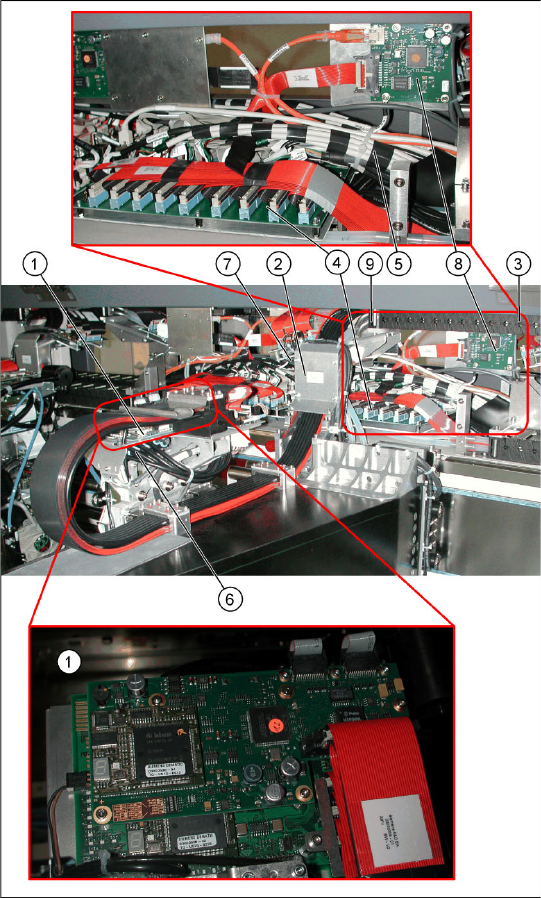

Legende
1. Vision-Board-Spread-Spectrum (VBSX)
Komplett [03054634-xx]
2. Kabelschleppkonsole
3. Energieführungskette
4. Schlepp-Interface Portal
5. Pneumatikschläuche zum Pneumatikverteiler
(Im Maschinenständer)
6. Portalverteiler
7. Portal-Interface
8. Vision Hotlinkadapter VHA Komplett
[03054633-xx]
9. Anschlussstück für Kühlschläuche zum Y-
Motor
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
57
Ausbau

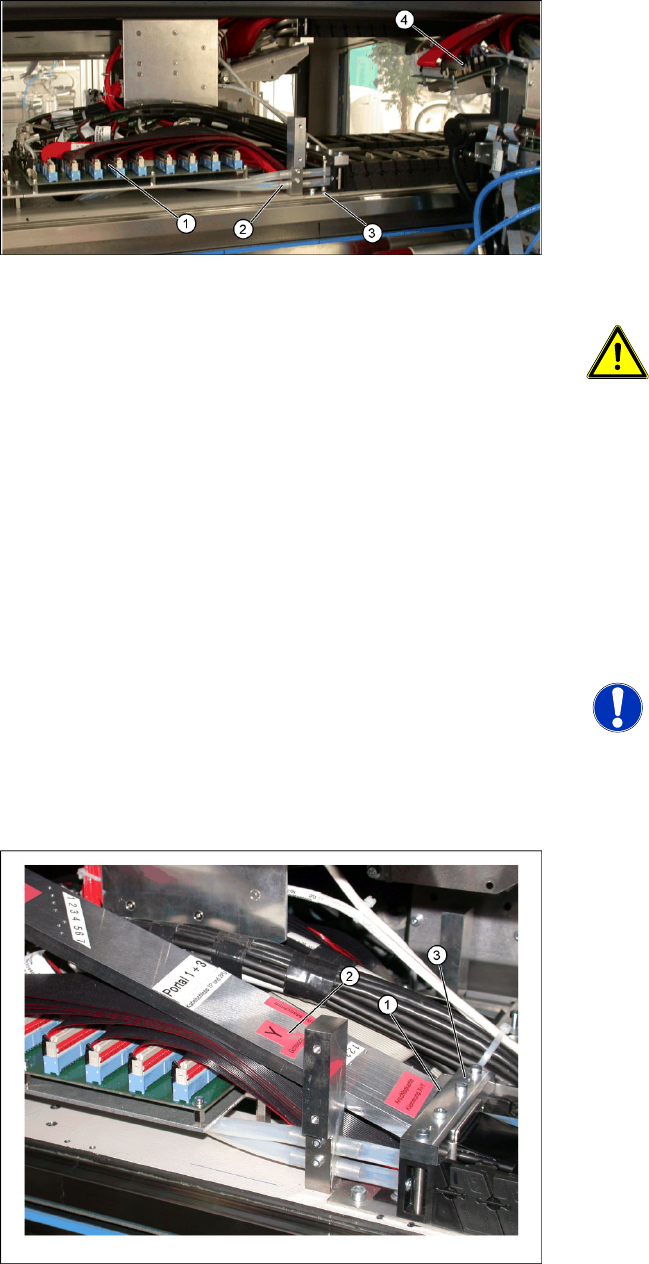

Legende
1. Schlepp-Interface Portal
2. Pneumatik für Vakuumpumpe (Option)
3. Halteblock für Kabelschlepp
4. Portal-Interface
X Lösen Sie die Flachbandkabel am Schlepp-
Interface Portal (1). Achten Sie beim Öffnen
auf die Klammern der Steckverbindungen. Sie
können herausfallen und verloren gehen.
X Entfernen Sie alle nötigen Kabelbinder.
ACHTUNG:
Achten Sie auf die Reihenfolge der
Anschlussbelegung.
X Beschriften Sie die
Steckverbindungen zu den
Flachbandkabeln für den späteren
Wiedereinbau.
X Entfernen Sie alle nötigen Kabelbinder am
Portal-Interface (4) und stecken Sie die
Flachbandkabel ab.
X Stecken Sie die Kabelanschlüsse für Motor,
Beros, Inkrementalgeber und
Temperatursensor am Portal-Interface (4) ab.
HINWEIS: Portal-Interface Platine
ummontieren
Die Portal-Interface-Platine wird auf die
Halterung des neuen Kabelschlepps
montiert.
Um die Pneumatikschläuche zu trennen, die zum
Pneumatikverteiler in den Innenraum des
Maschinenständers führen, gehen Sie wie folgt
vor:
X Legen Sie dazu die Lehre (1) an den
Halteblock (3) an.
X Kennzeichnen Sie die Schläuche an der
Markierung Y-Schlauch (2) mit Hilfe der Lehre.
Service-Arbeiten
Portal D3
58 SIPLACE D-Serie Serviceanleitung (internal version)

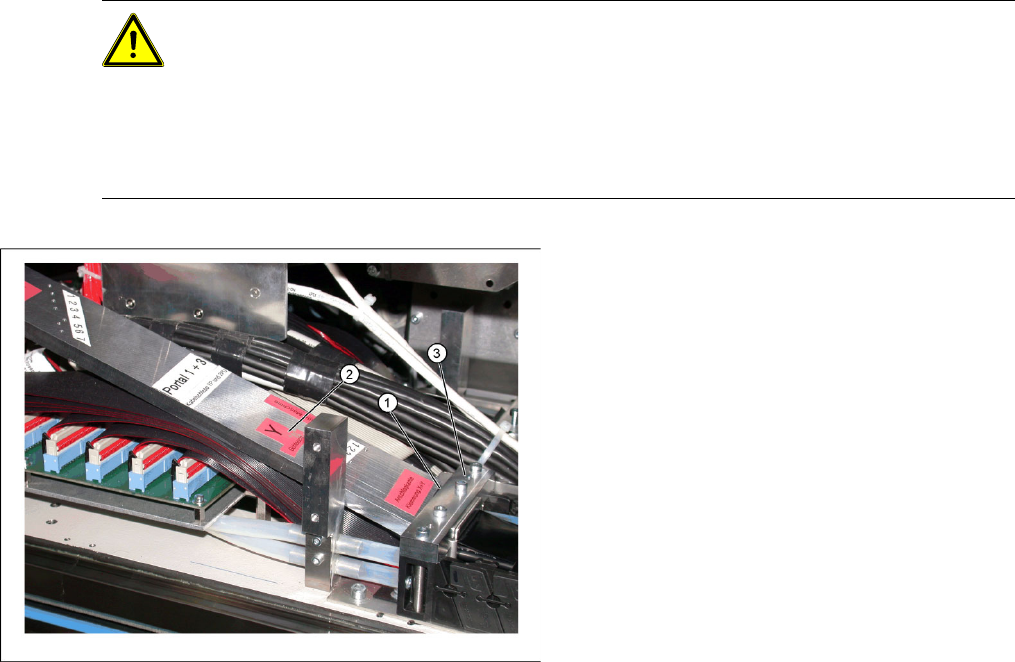

VORSICHT: Vor dem Durchtrennen der Pneumatikschläuche
X Kennzeichnen Sie die Reihenfolge der Pneumatikschläuche (von 1 bis 7 – Innen nach
Außen). Das ist wichtig, damit Sie die richtigen Schläuche wieder miteinander verbinden.
X Achten Sie darauf, dass beim Durchtrennen die Pneumatikschläuche nicht in den
Maschinenständer fallen. Sichern Sie ggf. die Schläuche entsprechend.
X Achten Sie darauf, dass Sie die richtige Lehre für die entsprechenden Portale benutzen und
die Pneumatikschläuche nicht zu kurz abgeschnitten werden.
X Lösen Sie die Befestigungsschrauben des
Halteblocks (3) des Kabelschlepps.
X Falls die Option „Vakuumpumpe“ vorhanden
ist, lösen Sie die Pneumatikschläuche (2) und
gehen Sie gemäß den Anweisungen in
der
Nachrüstanleitung Vakuumpumpe
[001
95089-01] vor.
X Sichern Sie das Ende des Kabelschlepps
(anbinden) in der Maschine so, dass es nicht
unkontrolliert herumhängt und ggf. andere
Komponenten in der Maschine beschädigen
kann.
