Service-Arbeiten Portal D3 62 SIPLACE D-Serie Serviceanleitung (internal version) Sehen Sie dazu au ch... J Handhabung Entrieg elungswerkzeug für Schläuche [03047090 -xx] [ J 50] X Montieren Sie den Ha lteblock (2) des…
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
61

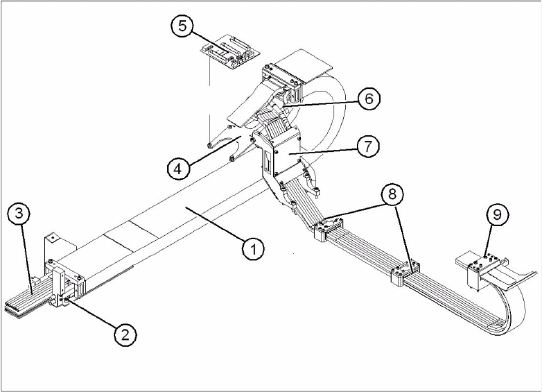

X Befestigen Sie die Kabelschleppkonsole (7)
locker mit einer Schraube.
X Reinigen Sie die Auflagefläche des
Kabelschlepps am Maschinenständer mit
einem trockenen Tuch.
X Verlegen Sie, ausgehend von der Kabel-
schleppkonsole (7), alle Kabel und Schläuche
zu den entsprechenden Anschlüssen.
X Stellen Sie die elektrischen Anschlüsse an der
Kopfplatine wieder her. Beachten Sie dabei
die Anschlussbelegungen.
X Stellen Sie alle Anschlüsse an Hot-Link-Karte
und Vision-Board-Spread-Sprectrum wieder
her.
X Stellen Sie die pneumatischen Anschlüsse am
Pneumatikverteiler wieder her. Beachten Sie
dabei die Anschlussbelegungen.
X Die Pneumatikschläuche müssen mit der
Lehre auf die auf die optimale Länge gekürzt
werden. Sehen Sie dazu Abschnitt ( Kabel-
schlepp vorbereiten
J
52 ) . Sie müssen
sicher einrasten und dürfen nicht knicken.
X Schrauben Sie die Klemmungen (8) und (9)
locker an.
X Überprüfen Sie, dass die
Energieführungskette parallel auf der Auflage
am Maschinenständer läuft. Fahren Sie dazu
die Y-Achse hin und her.
X Korrigieren Sie ggf. an der Kabelschlepp-
konsole (7) und an den Klemmungen (8)
und (9).
X Fixieren Sie die beiden Klemmungen (8)
und (9) und die Kabelschleppkonsole (7).
Verwenden Sie dazu
Schraubensicherungslack Loctite 241.
X Ziehen Sie die Befestigungsschrauben der
Kabelschleppkonsole (7) über Kreuz fest.
Service-Arbeiten
Portal D3
62 SIPLACE D-Serie Serviceanleitung (internal version)
Sehen Sie dazu auch...
J
Handhabung Entriegelungswerkzeug für Schläuche [03047090-xx] [
J
50]
X Montieren Sie den Halteblock (2) des
Kabelschlepps auf den Maschinenständer.
Pneumatikschläuche zum
Pneumatikverteiler im Maschinenständer
verbinden

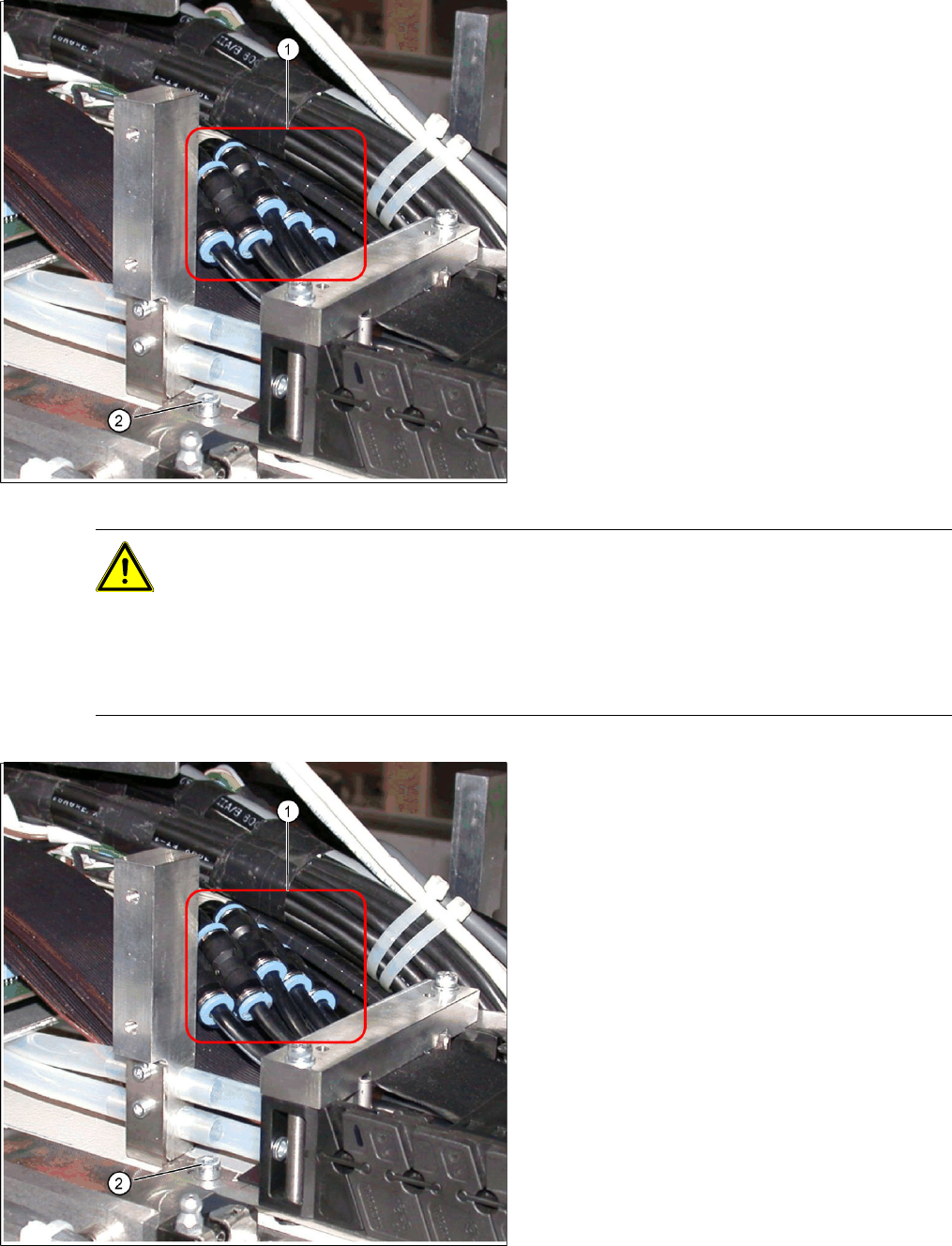

Die Pneumatikschläuche sind zum
Pneumatikverteiler in den Maschinenständer
verlegt. Die Pneumatikschläuche die in der
Maschine verlaufen, müssen durchtrennt und mit
Hilfe der mitgelieferten Schlauchverbindern
(03049770-01) mit dem Kabelschlepp, an der
exakten Position mit dem Kabelschlepp
verbunden werden (1).
X Legen Sie die Lehre an der Anschlagkante
des Halteblocks an und markieren Sie die
Pneumatikschläuche des Kabelschlepps.
Siehe dazu Abschnitt ( Kabelschlepp vorberei-
ten
J
52 ) .
VORSICHT: Pneumatikschläuche kürzen und verbinden
X Kennzeichnen Sie die Reihenfolge der Pneumatikschläuche (von 1 bis 7 – Innen nach
Außen). Das ist wichtig, damit Sie die richtigen Schläuche wieder miteinander verbinden.
X Achten Sie darauf, dass Sie die richtige Lehre für die entsprechenden Portale benutzen und
die Pneumatikschläuche nicht zu kurz abgeschnitten werden.
X Achten Sie darauf, dass die Schlauchverbinder nicht übereinander liegen. Mit Hilfe der Lehre
werden die einzelnen Schläuche in unterschiedlichen Längen abgeschnitten.
X Kürzen Sie die Pneumatikschläuche des
neuen Kabelschlepps an den Markierungen.
X Die 7 Schläuche des neuen Kabelschlepps
sind miteinander verbunden. Trennen Sie
diese vorsichtig bis zum Halteblock
auseinander.
X Verbinden Sie die Pneumatikschläuche des
Kabelschlepps mit den
Schlauchverbindern (1). Beachten Sie dazu
die Kennzeichnungen (1-7 von Innen nach
Außen).
X Stecken Sie die Kühlschläuche des Y-Motors
auf die Anschlussstücke auf.
X Falls Sie die Option "Vakuumpumpe" haben,
schließen Sie die Pneumatikschläuche wieder
an.
X Befestigen Sie neue Kabelbinder an den
ursprünglichen Positionen.
X Montieren Sie alle demontierten
Abdeckbleche an die ursprüngliche Position.
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
63
4.1.3.5 Portal tauschen
Übersicht über Portalvarianten
SIPLACE HF bis Ma-Nr. A219: [03020302S]
SIPLACE HF ab Ma-Nr. A220: [03025822S]
SIPLACE X-Serie bis Ma-Nr. B078: [03025822S]
SIPLACE X-Serie ab Ma-Nr. B079: [03039725]
SIPLACE D3, SIPLACE X4i Portal 2+4: [03039725]
SIPLACE X4I Portal 1+3: [03027255]
Vorbereitung
Hilfsmittel
Blaue Abdeckungen [00355787-xx]
Drehmomentschlüssel [00376625-xx]
Steckschlüsselsatz [00376516-xx]

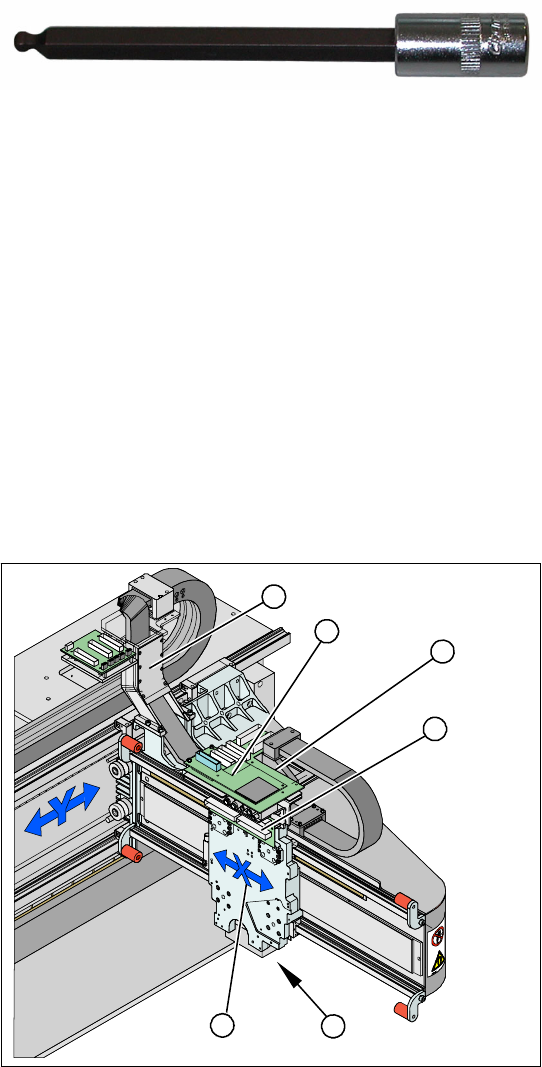

6-Kant-Kugelkopfeinsatz ¼“ Gr. 5 100 mm
[00386341-xx]
s. nebenstehendes Foto.
Um das Portal demontieren zu können, müssen je
nach Konfiguration der Maschine die
entsprechenden Baugruppen, Abdeckungen und
Abdeckbleche demontiert werden.
Legende
1. X-Antrieb (Primär) mit Kopfhalterung
2. X-Halterung mit Kabelschlepp
3. Kopfadapterplatine
4. Halterung mit LP-Kamera
5. Kopfplatine
6. Kabelschleppkonsole
X Demontieren Sie den Bestückkopf.
X Entfernen Sie die Kopfadapterplatine (3).
Dadurch wird die Befestigung der X-Halterung
(2) zugänglich.
X Stecken Sie folgende Kabel an der Kopfplatine
(5) ab und entfernen diese von der X-
Halterung (2):
X-Motorkabel
Abtastkopf X-Achse
Temperatursensor (falls vorhanden).
5
5
6
1 4
3
2
