Service-Arbeiten Portal D3 76 SIPLACE D-Serie Serviceanleitung (internal version) Bohrungen je nach Kopfkonfiguration vers chließen Je nach Kopfkonfig uration werden verschieden e Bohrungen zur Befestigung der Köpfe ve r…
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
75

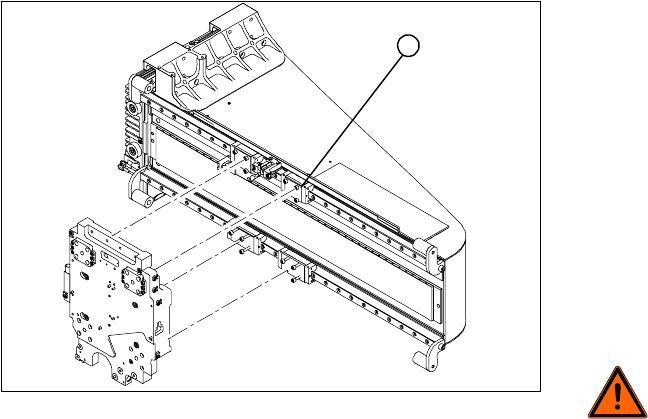

Einbau
X Reinigen Sie die Auflagefläche der
Führungswagen (1) mit einem Abziehstein
(Ölstein). Wischen Sie diese anschließend mit
Äthylalkohol sauber.
X Drehen Sie die Abdrückschrauben in der
vollen Länge an jeder Seite des neuen X-
Antriebes ein.
X Legen Sie die Schaumstoffunterlage an der
Magnetleiste an.
X Heben Sie den neuen X-Antrieb an die
Führungswagen an, und befestigen Sie den X-
Antrieb mit den Sicherungsschrauben M4x60.
X Ziehen Sie die Schaumstoffunterlage heraus.
GEFAHR: Lebensgefahr durch
schwere Quetschungen möglich.
Bringen Sie keine Körperteile zwischen
X-Antrieb und Magnetleiste.
X Montieren Sie nun auf jeder Seite 3
Befestigungsschrauben. Beachten Sie dabei
die verschiedenen Längen.
X Entfernen Sie die Sicherungsschrauben und
montieren anstelle die restlichen
Befestigungsschrauben.
X Ziehen Sie alle Befestigungsschrauben mit
einem Drehmomentschlüssel über Kreuz fest
(2,9 N).
X Montieren Sie die LP-Kamera.
X Kontrollieren Sie den Abstand zwischen X-
Antrieb und Magnetabdeckblech mit einer
Folienlehre 0,4 mm.
X Stecken Sie dabei die Folienlehre zwischen X-
Antrieb und Magnetabdeckblech, und
schieben Sie den X-Antrieb auf der gesamten
Länge hin und her – es darf nichts klemmen.
1
Service-Arbeiten
Portal D3
76 SIPLACE D-Serie Serviceanleitung (internal version)

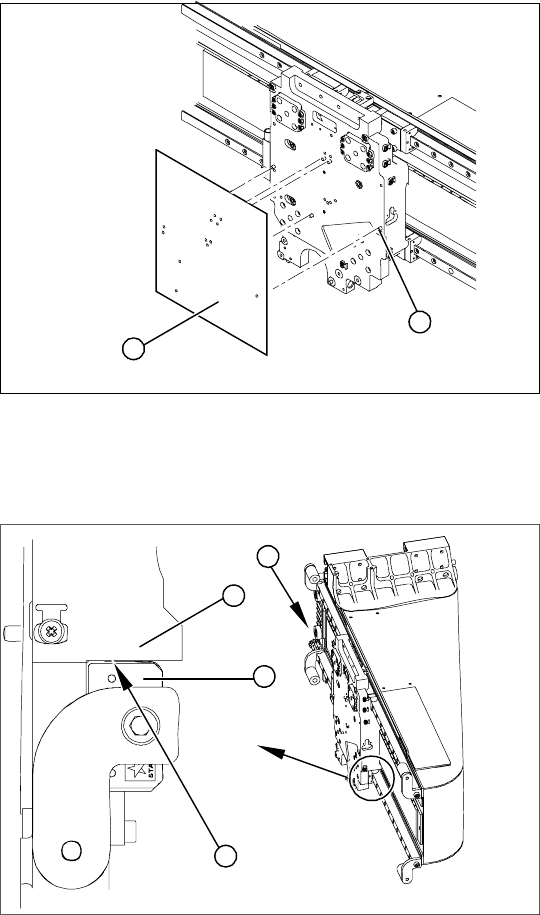

Bohrungen je nach Kopfkonfiguration verschließen
Je nach Kopfkonfiguration werden verschiedene Bohrungen zur Befestigung der Köpfe verwendet. Die
nicht benötigten müssen verschlossen werden. Damit wird verhindert, dass die Kühlluft nicht austreten
kann!!
Schablone für 12/6 C+P-Kopf (03011690-xx)
Schablone für Twin Head (03011693-xx)
Madenschrauben M 4x6-ST (00309422-xx)
Einbaukontrolle von Führungswagen und Motorauflage
Einbaukontrolle
X Reinigen Sie alle Bohrungen von Kleberesten
mit einem in Ätyhlalkokol getränkten
Pfeifenreiniger.
X Legen Sie die entsprechende Schablone an
den Zentrierstiften der Kopfhalterung an, und
stecken Sie die Schablone auf.
X Schrauben Sie durch die Löcher an der
Schablone die Madenschrauben (mit
Schraubensicherungslack Loctite 241) in die
Kopfhalterung ein.
X Die Madenschrauben müssen an der
Kopfhalterung plan mit der Oberfläche sein
(versenkt sein).
1
2
X Leuchten Sie mit einer nicht magnetischen
Xenon Taschenlampe, von hinten, zwischen
X-Antrieb und Magnetleiste (1).
X Zwischen Motorauflage (2) und
Führungswagen (3) darf kein Lichtspalt(4) zu
sehen sein.
X Falls doch, muss der X-Antrieb ausgebaut und
nochmals aufgesetzt werden.
X Kontrollieren Sie den Abstand zwischen X-
Antrieb und Magnetabdeckblech mit einer
Folienlehre 0,4 mm.
X Stecken Sie dabei die Folienlehre zwischen X-
Antrieb und Magnetabdeckblech, und
schieben Sie den X-Antrieb auf der gesamten
Länge hin und her – es darf nichts klemmen.
4
1
3
2
Service-Arbeiten
D4 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
77
4.1.4 D4
4.1.4.1 Maßstab der X-Achse tauschen [00329316-01]
Werkzeuge und Hilfsmittel
Sechskantstiftschlüssel, Satz DIN 911
Abstandslehre 0,4 mm, Plastik
SITEST-Programm
Teile
Maßstab, X-Achse für D4 [00329316-01]
Maßstab der X-Achse ausbauen
4-18: Maßstab der X-Achse ausbauen (HS)
Legende
X Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
X Demontieren Sie den Inkrementalgeber der X-Achse (1). Lösen Sie dazu zwei
Innensechskantschrauben M3x8 (2).
X Lösen Sie 11 Innensechskantschrauben M 2,5x5 (3) mit Beilagscheiben.
X Verschieben Sie die Kopfhalterung (6) bis zur Elastomerfeder (7).
X Entfernen Sie den Maßstab (4).
1 Inkrementalgeber, X-Achse 5 Näherungsschalter B1 und B2 der X-Achse
(nicht mehr vorhanden seit Achscontroller
A364)
2 Innensechskantschraube M3x8, 2 Stück 6 Kopfhalterung
3 Innensechskantschraube M2,5x5 mit
Beilagscheibe, 11 Stück
7 Elastomerfeder
4 Maßstab, X-Achse A Anschlag des Maßstabs an den Stegen
GEFAHR:
STARKES MAGNETFELD
X Beachten Sie die speziellen Sicherheitshinweise für Arbeiten in der Nähe starker
Magnetfelder.
