Service-Arbeiten Portal D4 88 SIPLACE D-Serie Serviceanleitung (internal version) Primärteil des Linearmotors einbauen Einstellarbeiten 4-24: Linearmotor - Primärteil tauschen X Bringen Sie an d er Unterkante des Primärt…
Service-Arbeiten
D4 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
87
4-23: Linearmotor - Primärteil tauschen (2)
Legende
X Lösen Sie die neun Innensechskantschrauben M5x20 (3) und nehmen Sie das Primärteil (2) ab.
X Achten Sie darauf, dass die Konterleisten nicht herunter fallen.

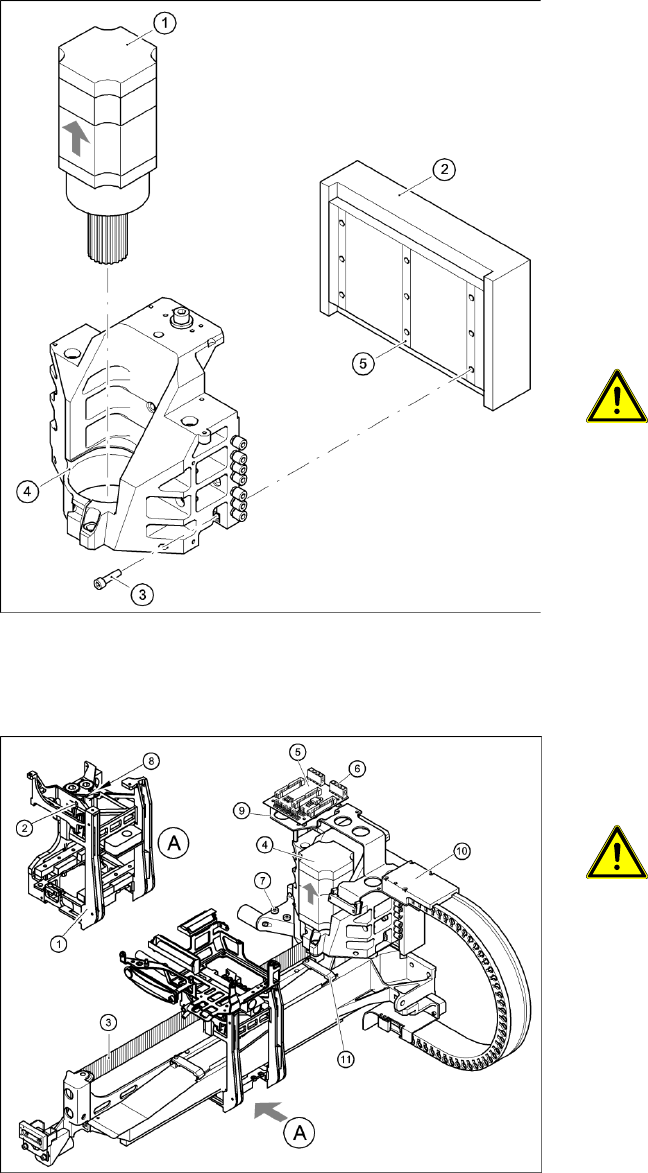

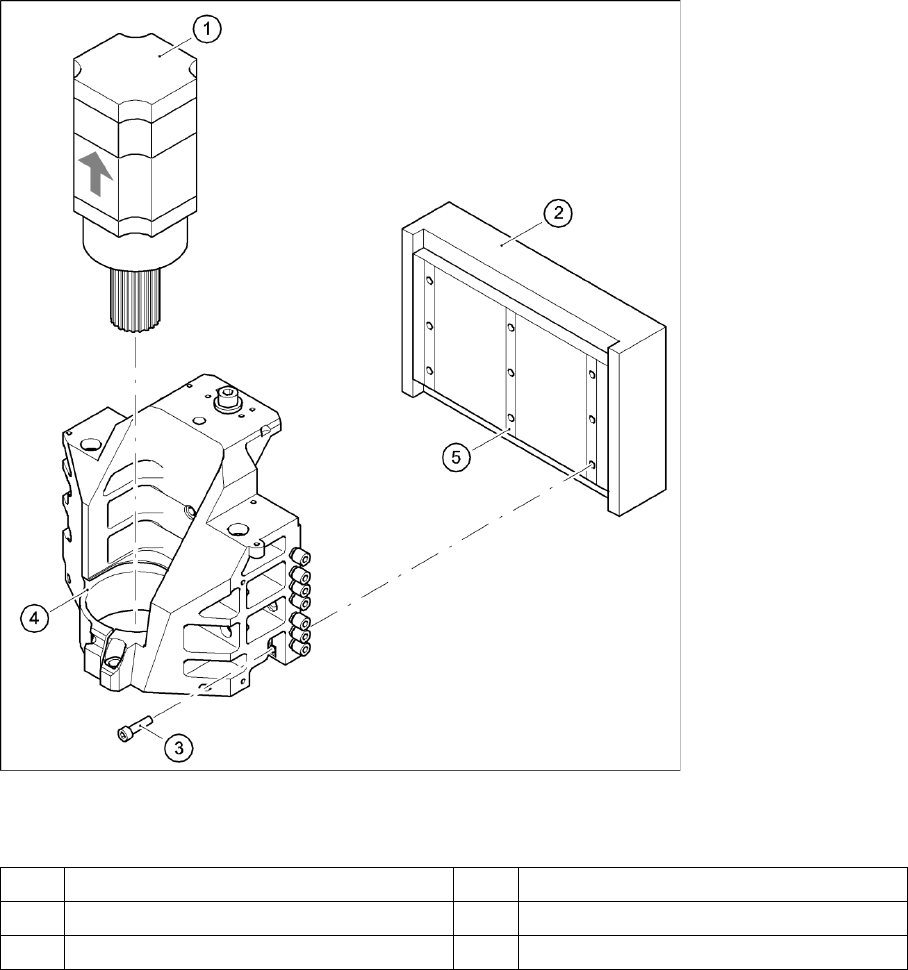

(1) X-Motoreinheit (4) Motorträger mit Steckverbindung (Pneumatik)
(2) Linearmotor - Primärteil (5) Konterleiste
(3) Innensechskantschraube M5x20, 9 Stück
Service-Arbeiten
Portal D4
88 SIPLACE D-Serie Serviceanleitung (internal version)
Primärteil des Linearmotors einbauen
Einstellarbeiten
4-24: Linearmotor - Primärteil tauschen
X Bringen Sie an der Unterkante des Primärteils
ein Klebeband an, damit die Konterleisten (5)
bei der Montage nicht herausfallen.
X Schieben Sie das Primärteil von der Seite her
ein.
X Befestigen Sie das Primärteil (2) mit den neun
Innensechskantschrauben M5x20 (3) am
Motorträger (4).
X Achten Sie darauf, dass das Primärteil parallel
zum Permanentmagneten ausgerichtet ist.
X Bauen Sie die X-Motoreinheit ein, wie dies im
Abschnitt beschrieben ist.
X Fixieren Sie alle Kabel mit Kabelbindern.
VORSICHT:
X Überprüfen Sie, dass die Kabel fest
sitzen. Aufgrund der hohen
Beschleunigungskräfte könnten
sonst Kabel verrutschen und
abgeschert werden.
X Bauen Sie die Permanentmagnete ein (4 bzw.
16 Innensechskantschrauben M6x12).
X Montieren Sie die schwarzen Abdeckungen an
der Quertraverse oberhalb des betreffenden
Portals (3 Innensechskantschrauben M6x8).
4-25: X-Motoreinheit tauschen
X Stellen Sie die X-Zahnriemenspannkraft mit
dem Riemenspannungsmessgerät auf
53 Hz + 1/-3 Hz.
VORSICHT:
X Überdehnen Sie beim Spannen den
Zahnriemen nicht.
X Sichern Sie die Innensechskantschraube
M4x35 (2) mit der Kontermutter (8).
X Überprüfen Sie die Achsdynamik der
ausgebauten Antriebe.
Service-Arbeiten
D4 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
89
4.1.4.5 X-Motoreinheit tauschen [00333167-03]
Werkzeuge und Hilfsmittel
Sechskantstiftschlüssel, Satz DIN 911
Kabelbinder
Riemenspannungsmessgerät TSM [00326015-01]
Bedienungsanleitung "Riemenspannungen messen"
Teile
X-Motoreinheit [00333167-03]
X-Motoreinheit ausbauen
4-26: X-Motoreinheit tauschen
Legende
1 Kopfhalterung 7 Innensechskantschrauben M6x14, 2 Stück
2 Innensechskantschraube M4x35 zum Spannen
des X-Zahnriemens
8 Kontermutter
3 Synchroflex X-Zahnriemen 9 Platinenhalter
4 X-Motoreinheit 10 Kabelhalter
5 X/Y-Verteiler 11 Kabelklemme
6 X5 Steckplatz für X-Motor
