Service-Arbeiten Laufring (Kreisbogenführung) tauschen Bestückköpfe SIPLACE D-Serie Serviceanleitung (internal version) 93 4.2 Bestückköp fe 4.2.1 Laufring (Kreisbogenführung) t auschen Werkzeuge Ausbau X Bauen Sie de n …
Service-Arbeiten
Portal D4
92 SIPLACE D-Serie Serviceanleitung (internal version)
Einstellarbeiten
4-28: X-Motoreinheit tauschen
Portale 2 und 4
X Setzen Sie die X-Motoreinheit (4) vorsichtig
bis zum Anschlag ein. Achten Sie darauf, dass
dabei der Zahnriemen nicht beschädigt wird.
Das Motoranschlusskabel zeigt in Richtung
Permanentmagnete des Linearantriebs.
X Klemmen Sie die X-Motoreinheit mit beiden
Innensechskantschrauben (7).
X Montieren Sie den Kabelhalter des
Kabelschlepps (10).
X Montieren Sie den Platinenhalter (9).
X Stecken Sie den Stecker des X-Motors auf
dem Steckplatz des X/Y-Verteilers auf (5).
X Fixieren Sie das Flachbandkabel mit der
Kabelklemme (11).
X Fixieren Sie alle Kabel mit Kabelbindern.
VORSICHT:
Überprüfen Sie, dass alle Kabel fest
sitzen. Aufgrund der hohen
Beschleunigungskräfte könnten sonst
Kabel verrutschen und abgeschert
werden.
X Spannen Sie den X-Zahnriemen mit der
Innensechskantschraube (2) vor.
X Montieren Sie die schwarze Abdeckleiste an
der Traverse oberhalb des jeweiligen Portals
mit den drei Innensechskantschrauben M6x8.
X Schließen Sie den Lüftermotor an.
4-29: X-Motoreinheit tauschen
X Schieben Sie die Kopfhalterung (1) in
Richtung X-Motoreinheit bis zum Anschlag an
die Elastomerfeder.
X Stellen Sie die Riemenspannkraft mit der
Innensechskantschraube (2) auf 53 Hz + 1/
-3 Hz ein.
VORSICHT:
Überdehnen Sie beim Spannen den
Zahnriemen nicht.
X Sichern Sie die Innensechskantschraube (2)
mit der Kontermutter (8).
Service-Arbeiten
Laufring (Kreisbogenführung) tauschen Bestückköpfe
SIPLACE D-Serie Serviceanleitung (internal version)
93
4.2 Bestückköpfe
4.2.1 Laufring (Kreisbogenführung) tauschen
Werkzeuge
Ausbau
X Bauen Sie den Stern aus dem Kopf aus. (Siehe Abschnitt "Stern tauschen" in der Serviceanleitung.)
Legende
1. Lehre für Laufring [00333625-xx] mit
3 Befestigungsschrauben
2. 2 Stück 0,01 mm-Fühlerlehren
3. Bei ausgebauter Z-Achse benötigen Sie
zusätzlich die Lehre für Z-Achsen-Mechanik
[00335346-xx].
0,7 mm-Fühlerlehre
Inbusschlüssel 0,71 mm bis 3,5 mm
Nachrüstsatz Kreisbogenführung [00334847-
xx]
X Lösen Sie die beiden Schlauchhalterungen (6)
für die Blasluftzufuhr und ziehen Sie die
Schläuche (5) links und rechts von den
Metallröhrchen (4) der Blasluftzufuhr ab.
X Lösen Sie die 3 Befestigungsschrauben (1)
des Laufrings (3) und heben Sie diesen
vorsichtig vom Kopfvorderteil ab.
X Lösen Sie die Madenschrauben (2) für die
Blasluftzufuhr-Röhrchen (4) und ziehen Sie
die Röhrchen vorsichtig ab.
ACHTUNG:
Achten Sie darauf die Röhrchen (4)
nicht zu verbiegen.
Service-Arbeiten
Bestückköpfe Laufring (Kreisbogenführung) tauschen
94 SIPLACE D-Serie Serviceanleitung (internal version)
Einbau
X Setzen Sie die Röhrchen in den neuen
Laufring ein, ziehen Sie aber die
Madenschrauben, welche die Röhrchen
fixieren noch nicht fest.
ACHTUNG:
Achten Sie darauf die Röhrchen nicht
zu verbiegen.
X Setzen Sie den Laufring auf das Kopfvorderteil
auf.

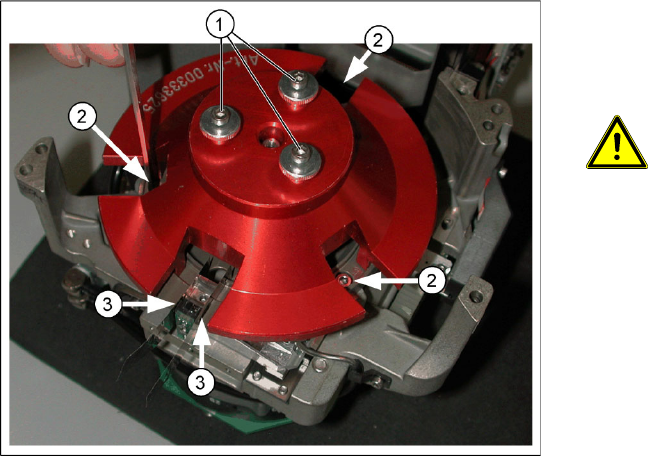

X Setzen Sie die Lehre für den Laufring wie in
der Abbildung abgebildet auf die Motorachse
auf. Schrauben Sie die Lehre mit den drei
mitgelieferten Schrauben (1) so fest, dass Sie
alle Schrauben (2) des Laufrings und die Z-
Achse gut erreichen können.
X Setzen Sie beidseitig der Z-Achse (bzw. der
Lehre für die Z-Achsen-Mechanik) die
0,01 mm-Fühlerlehren (3) ein.
X Befestigen Sie die Kreisbogenführung mit
drei Schrauben (2).
X Demontieren Sie die Lehre für den Laufring.
X Entnehmen Sie die Fühlerlehren und testen
Sie die Leichtgängigkeit der Z-Achse.
X Stellen Sie die Metallröhrchen für die
Blasluftzufuhr mit Hilfe der Fühlerlehre jeweils
0,7 mm höher als die Kreisbogenführung ein
und befestigen Sie diese mit den
Madenschrauben (Inbusschlüssel 0,71 mm).
X Stecken Sie die Silikonschläuche auf die
Metallröhrchen und befestigen Sie diese mit
den Schlauchhalterungen am Gehäuse.
X Bauen Sie den Stern wieder in den Kopf ein.
(Siehe Abschnitt "Stern tauschen" in der
Serviceanleitung.) Stellen auch Sie die
Nullposition mit Netzteil ein und ermitteln Sie
die Nullpunktkorrektur.
