Bestückköpfe Laufring (Kreisbogenführung) tauschen
94 SIPLACE D-Serie Serviceanleitung (internal version)
Einbau
X Setzen Sie die Röhrchen in den neuen
Laufring ein, ziehen Sie aber die
Madenschrauben, welche die Röhrchen
fixieren noch nicht fest.
ACHTUNG:
Achten Sie darauf die Röhrchen nicht
zu verbiegen.
X Setzen Sie den Laufring auf das Kopfvorderteil
auf.
X Setzen Sie die Lehre für den Laufring wie in
der Abbildung abgebildet auf die Motorachse
auf. Schrauben Sie die Lehre mit den drei
mitgelieferten Schrauben (1) so fest, dass Sie
alle Schrauben (2) des Laufrings und die Z-
Achse gut erreichen können.
X Setzen Sie beidseitig der Z-Achse (bzw. der
Lehre für die Z-Achsen-Mechanik) die
0,01 mm-Fühlerlehren (3) ein.
X Befestigen Sie die Kreisbogenführung mit
drei Schrauben (2).
X Demontieren Sie die Lehre für den Laufring.
X Entnehmen Sie die Fühlerlehren und testen
Sie die Leichtgängigkeit der Z-Achse.
X Stellen Sie die Metallröhrchen für die
Blasluftzufuhr mit Hilfe der Fühlerlehre jeweils
0,7 mm höher als die Kreisbogenführung ein
und befestigen Sie diese mit den
Madenschrauben (Inbusschlüssel 0,71 mm).
X Stecken Sie die Silikonschläuche auf die
Metallröhrchen und befestigen Sie diese mit
den Schlauchhalterungen am Gehäuse.
X Bauen Sie den Stern wieder in den Kopf ein.
(Siehe Abschnitt "Stern tauschen" in der
Serviceanleitung.) Stellen auch Sie die
Nullposition mit Netzteil ein und ermitteln Sie
die Nullpunktkorrektur.
Service-Arbeiten
Austausch Schläuche Twin Head Bestückköpfe
SIPLACE D-Serie Serviceanleitung (internal version)
95
4.2.2 Austausch Schläuche Twin Head
Sicherheitshinweise
Benötigte Werkzeuge und Verbrauchsmittel
Inbusschlüssel 1,5 mm
Fühlerlehre 0,6 mm
Vorbereitende Arbeiten
X Bauen Sie den Twin Head aus der Maschine aus (siehe Serviceanleitung).
WARNUNG: Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit
der Betriebsanleitung und der Serviceanleitung.
X Die SIPLACE-Automaten werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im
Maschinenständer-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem
Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem
Sachschaden führen.
Vor allen Arbeiten muss - nach ordnungsgemäßem Herunterfahren des Betriebssystems -
die Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein.
X Zusätzlich muss anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im
Maschinenständer abgeschaltet und durch Betätigen des Nadelventils an der
Drucklufteinheit entlüftet worden sein.
X In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im
Detail im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker
Magnetfelder" in der Betriebs- und Serviceanleitung beschrieben.
X Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die
speziellen Sicherheitsvorschriften Ihres Landes.
X Beachten Sie die Ausführungen zu den Restspannungen im Kapitel "Betriebssicherheit".
X Beachten Sie die EGB-Vorschriften wie in der Betriebsanleitung, Kapitel "Betriebssicherheit",
beschrieben.
X Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen
und gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln
des Automaten...." beschrieben.
X Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet
werden.
Service-Arbeiten
Bestückköpfe Austausch Schläuche Twin Head
96 SIPLACE D-Serie Serviceanleitung (internal version)
Auswechseln der Schläuche
X Lösen Sie die Schraube (2), mit der der
mechanische Puffer (1) befestigt ist.
X Bewegen Sie den Stopper mehrmals hin und
her und schrauben Sie ihn dann ab.

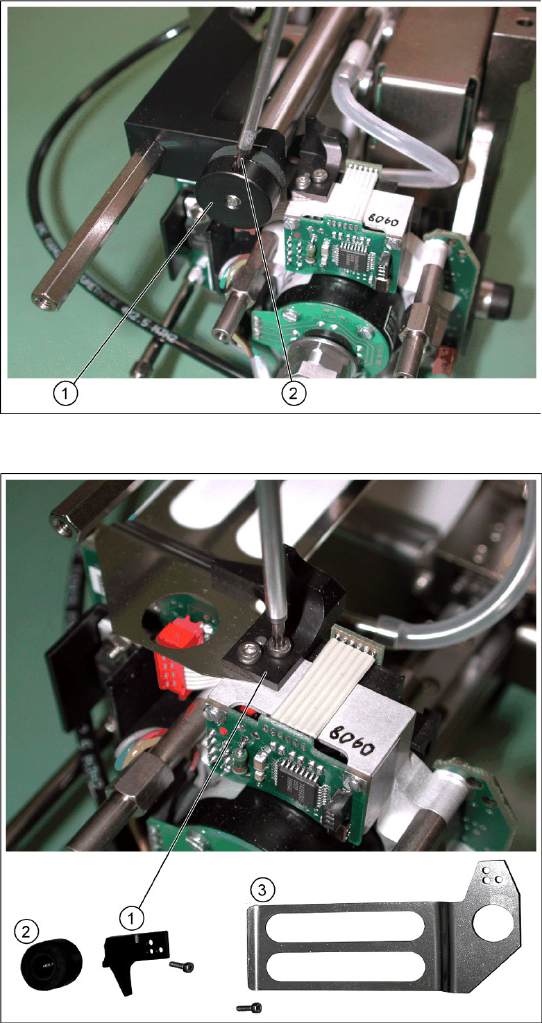

Legende
1. Anschlag Rückholeinheit
2. Mechanischer Puffer
3. Flachbandleitblech
X Lösen Sie beide Schrauben (M2x6) des
Anschlags Rückholeinheit.
Nehmen Sie das Flachbandleitblech ab.
