Service-Arbeiten Bestückköpfe Austausch Schläuche Twin Head 98 SIPLACE D-Serie Serviceanleitung (internal version) X Ziehen Sie den langen Sch lauch (1) oben ab. X Ziehen Sie den kurzen Sch lauch (2) an der Drehversorgu …
Service-Arbeiten
Austausch Schläuche Twin Head Bestückköpfe
SIPLACE D-Serie Serviceanleitung (internal version)
97

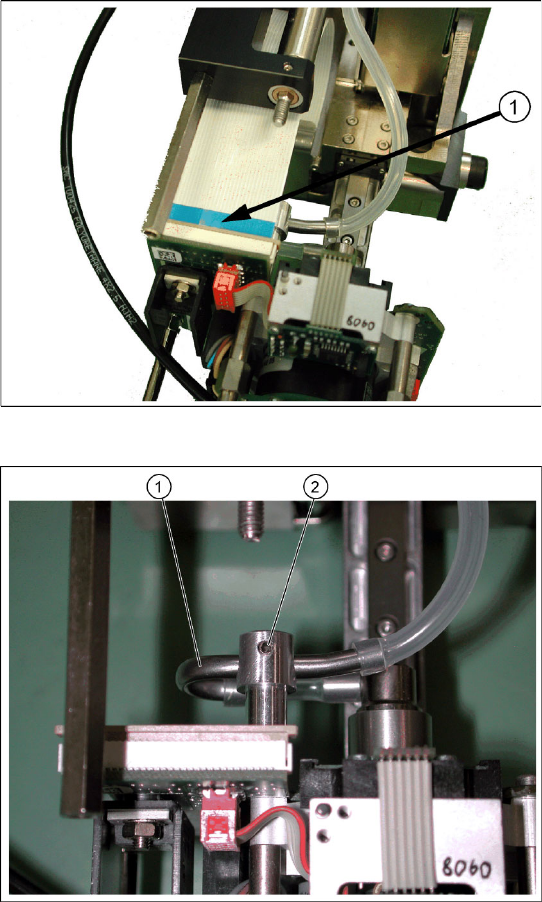

X Ziehen Sie vorsichtig den Stecker (1) des
Flachbandkabels ab.
X Lösen Sie die Schraube (2), mit der der
Rohrbogen (1) befestigt ist.
Service-Arbeiten
Bestückköpfe Austausch Schläuche Twin Head
98 SIPLACE D-Serie Serviceanleitung (internal version)
X Ziehen Sie den langen Schlauch (1) oben ab.
X Ziehen Sie den kurzen Schlauch (2) an der
Drehversorgung (1) ab.
X Tauschen Sie den kurzen Schlauch am
Rohrbogen gegen einen neuen aus.
Dieser ist 26 mm lang.
HINWEIS:
X Stecken Sie die Schläuche ca.
4 - 5 mm auf die jeweiligen
Anschlüsse auf.
X Stecken Sie den kurzen Schlauch vom
Rohrbogen auf die Drehversorgung auf.
Service-Arbeiten
Austausch Schläuche Twin Head Bestückköpfe
SIPLACE D-Serie Serviceanleitung (internal version)
99
X Legen Sie den Rohrbogen in die Halterung
ein.
X Fixieren Sie den Rohrbogen ganz leicht mit
der Befestigungsschraube (1).
Verschieben Sie den Rohrbogen vorsichtig, so
dass die Schraube in die Einkerbung (2)
einrastet.
