CM402-M/L 2007.0401 - 10 - 4.2 贴装吸嘴的种类与构成 ■ 高速贴装头（ 8 支吸嘴）用吸嘴 所有的吸嘴与编带料架相同， 均为选购件规格。 因此可根据客户的生产形态， 充分发挥 CM402-M/L 的性能， 选 择最佳组合。 No. 识别 方式 形状 ( 单位 : mm) 对象元件 ( 代表例 ) No. 识别 方式 形状 ( 单位 : mm) 对象元件 ( 代表例 ) 205 反射 0603R, C 450…

100%1 / 65
CM402-M/L 2007.0401
- 9 -
4.1
贴装头构成
■ 高速贴装头（
8
支吸嘴）部外观以及各部位的名称
■ 多功能贴装头部的外观及各部位的名称
** Remarks **
•
CM400
系列用的贴装头会有不能安装的情况，请与本公司联络。
上下用电机
(Z
轴
)
旋转用电机
(θ
轴
)
基板识别照相机
上下用电机
(Z
轴
)
旋转用电机
(θ
轴
)
基板识别照相机
CM402-M/L 2007.0401
- 10 -
4.2
贴装吸嘴的种类与构成
■ 高速贴装头（
8
支吸嘴）用吸嘴
所有的吸嘴与编带料架相同，均为选购件规格。因此可根据客户的生产形态，充分发挥
CM402-M/L
的性能，选
择最佳组合。
No.
识别
方式
形状
(
单位
: mm)
对象元件
(
代表例
)
No.
识别
方式
形状
(
单位
: mm)
对象元件
(
代表例
)
205 反射
0603R, C 450 透过
SOP
、
QFP
PLCC, BGA
～
18 mm × 18
mm
206A 反射
0603R, C
1005R, C
460 透过
SOP
、
QFP
PLCC, BGA
～
24 mm × 24 mm
110 透过
1005R, C
1608R, C
225C 反射
0603R, C
115A 透过
1608R, C
2012R, C
SS-Mini Tr, Di
S-Mini Tr, Di
226C 反射
0603R, C
1005R, C
120 透过
2012R, C
3216R, C
S-Mini Tr, Di
Mini Tr, Di
230C 反射
1005R, C
1608R, C
130 透过
3225R, C
4532R, C
TAN-X, B, C, D
Al
电解
-A, B, C
235C 反射
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
140 透过
TAN-D
Al
电解
-D
SOP,SOJ
PLCC, CSP
240C 反射
3225R, C
4532R, C
TAN-X, B, C, D
Al
电解
-A, B, C
※孔形状，只表示最大尺寸。与实际形状不同。
※吸嘴
No.
的末尾有
“C”
的吸嘴，尖端材料是陶瓷。
※有关以上
225C
、
226C
、
230C
、
235C
、
240C
，需要在吸嘴程序库进行新登记。
但是，如果
PT200
的版本在
Ver. 6.04.01
以上，无需登记。
φ
1.8
φ
2.4
φ
φ
1.3
φ0.6
φ0.5
φ
φ
0.4
0.6
0.35
0.27
0.4
0.6
0.5
0.3
0.7
1.0
0.6
0.4
1.2
1.6
0.8
0.6
0.6
0.5
φ
φ
2.4
φ10
垫
0.35
0.6
0.4
0.18
φ
1.5
φ
6
垫
φ
1.5
φ4
垫
φ
1.8
φ
2.4
CM402-M/L 2007.0401
- 11 -

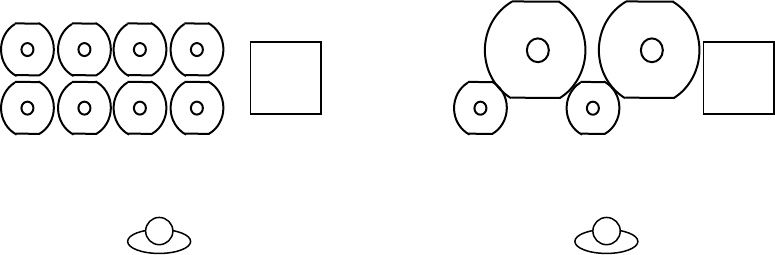

■ 高速贴装头（
8
支吸嘴）的吸嘴布局
对角
12 mm
以下的元件所对应的小吸嘴（上表的
205
、
206A
、
110
、
115A
、
120
、
130
、
140
、
225C
、
226C
、
230C
、
235C
、
240C
），能够安装在所有的贴装头上。
对应对角超出
12 mm
的元件的大吸嘴
(
上表的
450
、
460)
能够安装在第
2
和第
4
贴装头上。此时，能够同时将小吸
嘴安装在第
5
和第
7
贴装头上。
※ 高速贴装头（
8
支吸嘴）用吸嘴，只对应上述
14
种。
高速贴装头（
8
支吸嘴）的吸嘴布局和最大安装数量
上
图为俯视图
8
支小吸嘴
基板识别
照相机
1 2 3 4
5 6 7 8
2
支小吸嘴
2
支
大
吸嘴
基板识别
照相机
24
57
