CM402-M/L 2007.0401 - 26 - ・ 弯曲 : 装载至托盘板上的托盘的 " 弯曲 " 必须符合下列条件。 “ 弯曲 ” 间隙 M a x . 0 . 5 ・ 种类 : 并非真空成形的托盘 , 而是具有足够强度和尺寸精度的注塑成 形的托盘。 ( 若不符合本条件 , 请提供样品并且与本公司联络 , 以便提供相应的选购件规格或 者进行客户特殊对应 ) 。 ・ 托盘装载条件 : 装载至托盘板、托盘箱的托盘…
CM402-M/L 2007.0401
- 25 -
托盘条件
・ 托盘尺寸
:
托盘的外形尺寸必须符合下列条件。
・ 保持元件
:
托盘必须具备在下列条件内保持元件位置的构成。
元件条件
位置误差
吸着面
10 mm × 10 mm
未满
±1.0mm
以下
吸着面
10 mm × 10 mm
以上
±1.5mm
以下
※但是, 本条件仅在元件上面具有平坦的吸着面时适用。
最大
托
盘尺
寸
最小
托
盘尺
寸
最大
230 mm
最小
100 mm
最小
85 mm
最大
330 mm
最小
2 mm
最大
11 mm
Xw +
位置误差
Yw +
位置误差
托盘安装基准点
(
托
盘
原点
)
元件中心的坐标
(X
、
Y
)
=
(
X
w
、
Yw
)
托盘
凹处
元件
X
Y
CM402-M/L 2007.0401
- 26 -

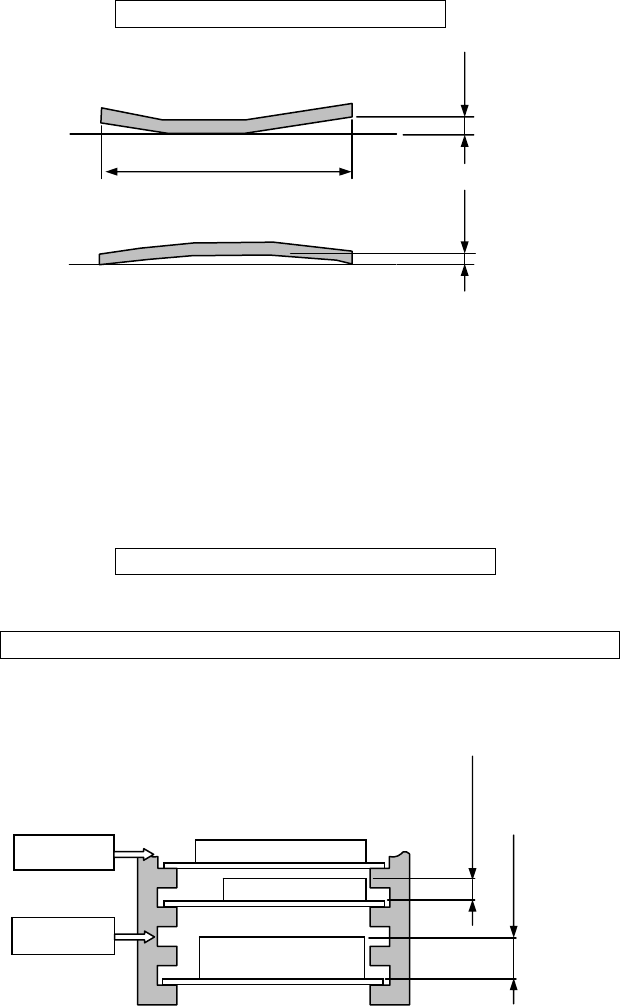

・ 弯曲
:
装载至托盘板上的托盘的
"
弯曲
"
必须符合下列条件。
“
弯曲
”
间隙
Max.0.5
・ 种类
:
并非真空成形的托盘
,
而是具有足够强度和尺寸精度的注塑成形的托盘。
(
若不符合本条件
,
请提供样品并且与本公司联络
,
以便提供相应的选购件规格或者进行客户特殊对应
)
。
・ 托盘装载条件
:
装载至托盘板、托盘箱的托盘
(
元件
)
必须符合下列条件。
①在
1
个托盘板上放置的元件，包括托盘的合计重量必须在
2
㎏以下。
(
托盘板的重量除外
)
②
在托盘箱中放置的托盘板和托盘
(
元件
)
的状态下
,
托盘箱的总重量必须为
20
㎏以下。
托盘箱＋托盘板＋托盘＋元件
＝
Max. 20
㎏
/ 1
托盘箱
③
若放置在托盘板上的托盘高度超出
11 mm,
则无法将托盘板插入托盘箱内的第
1
层槽。
托盘
＋
元件
Max. 2
㎏
/ 1
托盘板
托盘
托盘
Max. 330 mm
间隙 间隙
不能插入
能够插入
11mm
以下
超出
11
CM402-M/L 2007.0401
- 27 -

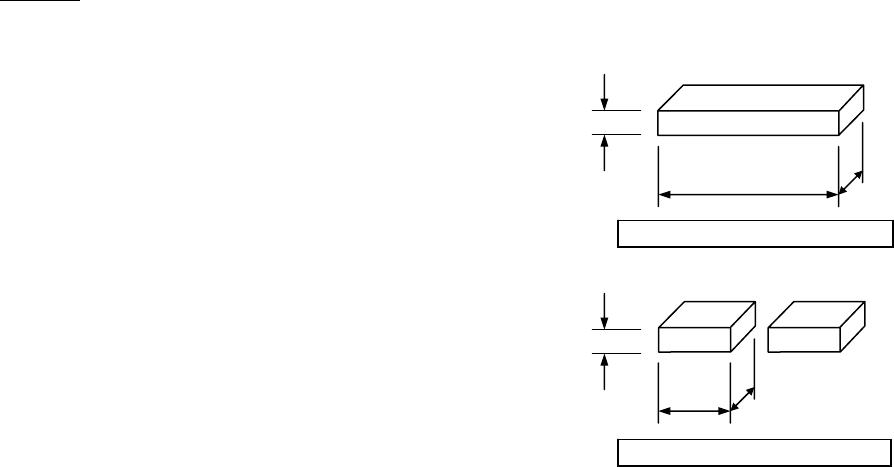

元件条件
符合下列①～⑦全部条件的元件能够使用穿梭式托盘供料器供给。
①
元件外形尺寸
L : 100 mm
以下
W : 90 mm
以下
T : 100 mm
以下
其中使用
2
个贴装头进行穿梭式元件的吸着、搬送时的规定如下
:
L : 38 mm
以下
W : 38 mm
以下
T : 10 mm
以下
②
元件重量
30
ｇ以下
③
元件的外形尺寸的中心和元件的重心必须一致。
④
元件上面的元件的重心位置必须具备能够稳定地吸着
φ9 mm
以上的平坦的吸着面。
(
使用标准附属的
φ6
垫吸嘴时
)
⑤
贴装时元件下方没有突起物
,
应能够在平面上稳定地放置
,
无倾斜、晃动、转动现象。
⑥
必须收纳在符合托盘条件的托盘内。
⑦
标准对象元件
(1) SOP 9 mm × 15 mm
～
9 mm × 18 mm
(2) QFP 12 mm × 12 mm
～
53 mm × 53 mm
(3) SOJ 11 mm × 21 mm
～
11 mm × 26 mm
(4) PLCC 12 mm × 12 mm
～
30 mm × 30 mm
(5) BGA 9 mm × 9 mm
～
45 mm × 45 mm
(6) CSP 9 mm × 9 mm
～
24 mm × 24 mm
※关于上述以外的元件
,
请事先提供样品以便判断是否能够贴装。
能够搬送
1
个的最大尺寸和重量
100 mm
90mm
10mm
30
g
能够搬送
2
个的最大尺寸和重量
30
g
10mm
38 mm
38 mm
