CM402-M/L 2007.0401
- 41 -
C-11
提高编带拼接的作业性。
Customer

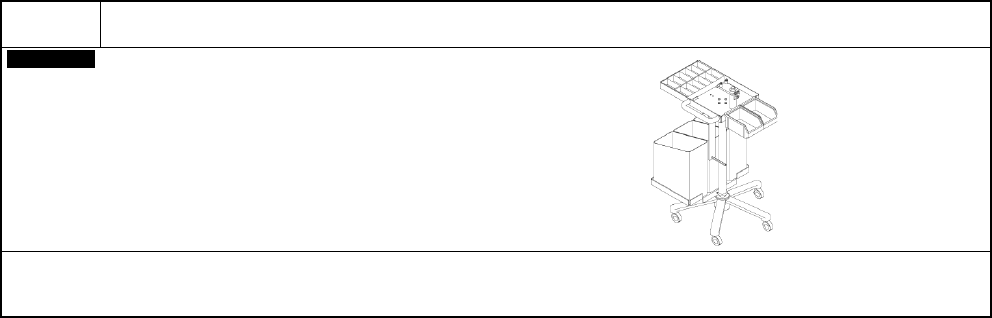

拼接台车
・ 这是为了提高编带拼接作业性的小车。
・ 与
CM602, CM401, CM400, DT401, CM212, CM202/201, CM301
具有互换性。
CM402-M/L 2007.0401
- 42 -
C-12
进行智能料架的维护作业。
Customer

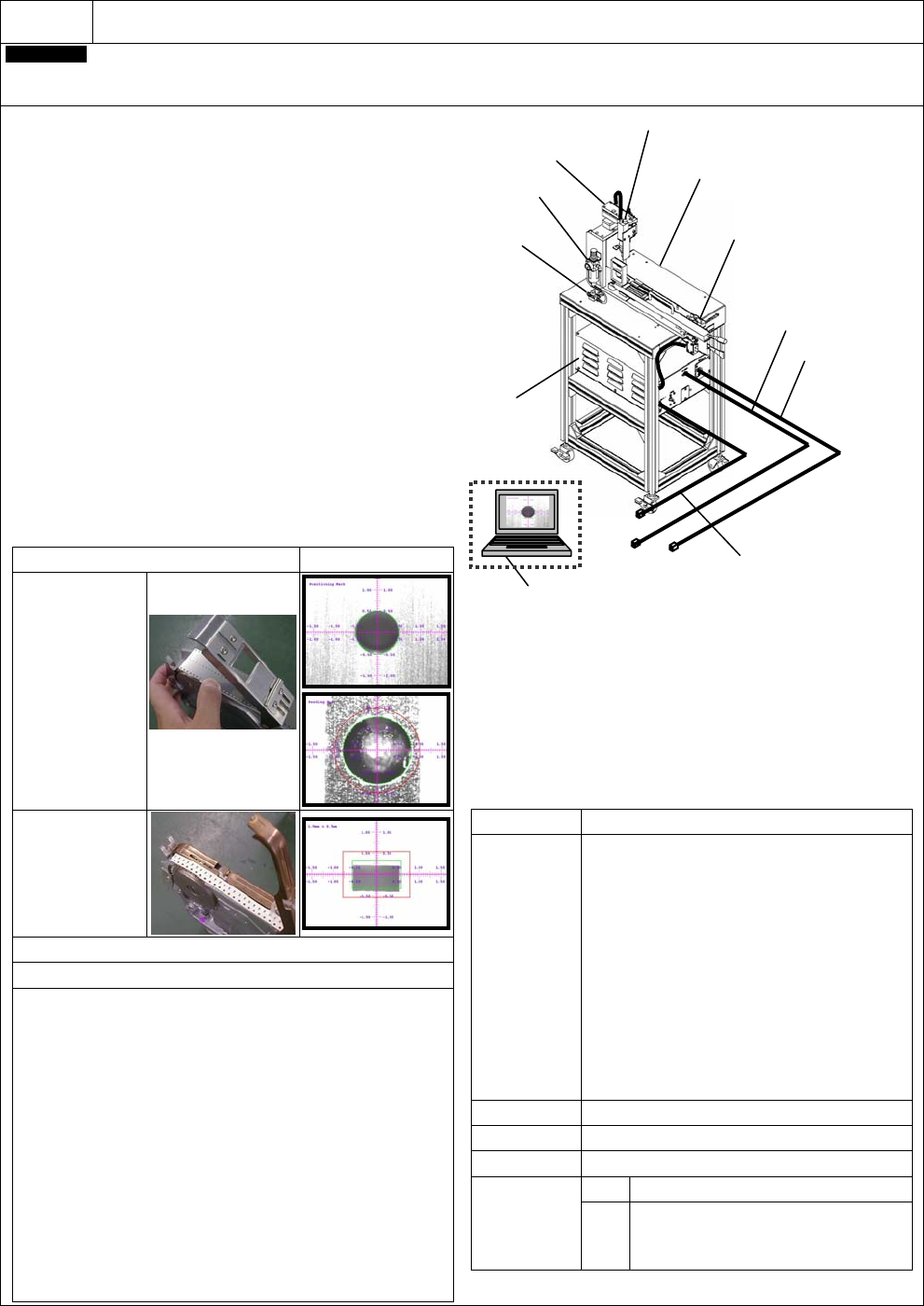

智能料架检查装置（机种名称
: IFCU
型号
: NM-EJW2A
）
1
.
概要
智能料架检查装置是，为了使客户对
智能料架（
8
ｍｍ
～
32
ｍｍ宽的编带料架）进行维护作业
的装置。
・
一定运转次数动作后的定期检查成为可能。
・
不良品的料架在元件交换后，客户能够调整元件搬送位
置。（限定元件）
・
管理计算机侧的料架维护履历。
※ 为了能够使用，料架内藏软件的版本需要在
Ver. 4.00
以上。
（能够在本装置进行版本升级。
)
2.
特长
照相机的映像以往是显示于专用监控器，现在是显示于计算机
画面，用目视判断，以计算机操作进行料架进给方向的基准位
置调整。
另外，调整时的目标基准框也能从计算机画面上的下拉一览中
选择。
客户也能够独自设定基准框。
专用台车有轮子，移动简单。
3.
规格
・料架基准位置 位置确认
计算机画面
通过治具编带进行
确认
上
:
吸着位置
下：链轮齿
位置
※
通过与标准治具相
比，能够检查和调
整吸着位置、链轮
齿位置。
通过元件纸编带进
行元件吸着位置确
认
・料架软件 版本升级功能
・
料架维护计数器复位功能（次数至「
0
」）
・料架维护履历管理功能
(1)
内容表示
随料架制造序列编号和版本等、跟踪履历，显示作业内容。
(2) CSV
文件输出
履历一览所表示的内容，都能够以
CSV
文件输出。
(3)
分类功能
选择标题栏的项目后，按选择项目基准上升顺序、下降顺序
排列来表示履历。
(4)
检索功能
作为检索功能，有日期检索和项目缩小检索的检索功能。
(5)
履历文件压缩功能
能够将检修・调整文件以
LZH
形式压缩。
(6)
失效功能
将画面表示为选择消除日期的画面，若按执行键，在指定日
期内所有文件都可被消除。
■
设置场所的选择
1.
将机器安置水平处。
2.
条件（无结露）
・温度
: 10
℃
～
35
℃
・湿度：无结露环境
3.
安置空间
确保宽
0.5 m ×
深
1.5 m ×
高
1.5 m
以上的空间。为
了进行维护作业确保充分的空间。
项
目
内
容
对象料架
智能编带料架
8 mm
双式编带料架
（接头检测传感器有／无）
8 mm
单式编带料架
（接头检测传感器有／无）
12 mm/16 mm
编带料架
（接头检测传感器有／无）
24 mm/32 mm
编带料架
（接头检测传感器有／无）
※ 只限标准类型。
※
44 mm/56 mm
～
104 mm
宽的编带料架、
32
mm
纸粘着料架、散装料架、
杆状料架无法检查。
通过料架侧的开关操作只有进给动作为可能。
尺寸
400 mm (
宽
) × 745 mm (
深
)
ｘ
1 155 mm (
高
)
重量
60
㎏（包括标准治具和标准治具盒）
使用电源
单相
AC 100V
～
240V ±5% 50/60 Hz 60 VA
压力
0.29 MPa
～
0.34 MPa
空气
※在
32 mm
纸粘
着料架、
散装料
架的动作确认时
为必需。
流量
8 L/min (A. N. R.)
在
φ4
管能够连接
映像信号用电缆
电源电缆
※
1
（
AC 100 V
～
240 V
）
※２
PC
请客户准备。
标准治具
调节器
阀
控制
BOX
照相机
X-Y
工作台
治具台车
通信电缆
CM402-M/L 2007.0401
- 43 -
4.
附属品
项
目
数
量
标准治具
1
根
铝制盒
１个（标准治具保管、搬送用
)
树脂盒
1
个
治具编带套组
8 mm…
３根、
12 mm…
１根、
16 mm…
１根、
24 mm…
１根、
32 mm…
１根
RS-232C
电缆
1
根
扳手
２根
照明用灯
照相机部照明用（交换用）
………
１个
电源电缆
1
（
使用地域用）
根据使用地域从６种类中选择１种类
通信检查连接器
１个（计算机、通信检查用）
维护软件
CD-ROM……………………………
１张
使用说明书
…………………………
１本
操作手册
零件目录
………………………
１本
5.
硬件
/OS
要求规格
※２
PC
请客户准备。规格如下。
项
目
必要条件
主体
IBM PC/AT
互换机
CPU
Pentium
Ⅲ
800 MHz
以上或者
Celeron 800
MHz
以上的
32 bit CPU
主基板
IBM
完全互换品
序列并行
I/O
IBM
完全互换品
RS-232C
板为必需。
图形板
XGA
以上（表示颜色
24 bit
以上）
桌面领域
1 024 × 768dot
以上（推荐：
1 240 ×
1 024dot
以上）
VRAM 16 MB
以上
（
推荐：系统存储器以外的存储器）
系统存储器
256 MB
以上（推荐：
512 MB
以上）
HDD
软件安装驱动器的空白容量
4 GB
以上
CD-ROM
装置
8
倍速度以上（
CD-RW
也可）
键盘
英文版：
101
英文键盘
鼠标器
PS/2
或
USB
连接
监控器
XGA
对应以上（推荐：
SXGA
对应以上）
外部总线
以
OHCI
基准的
IEEE1394
界面・接合器为必
需
OS
Windows XP (Pro
英文版
), Direct X8.0
以上
※
OS
只有英文版，请勿混载。
（
Windows XP (Pro
日文版
)
等）
6.
电源、空气的投入
7.

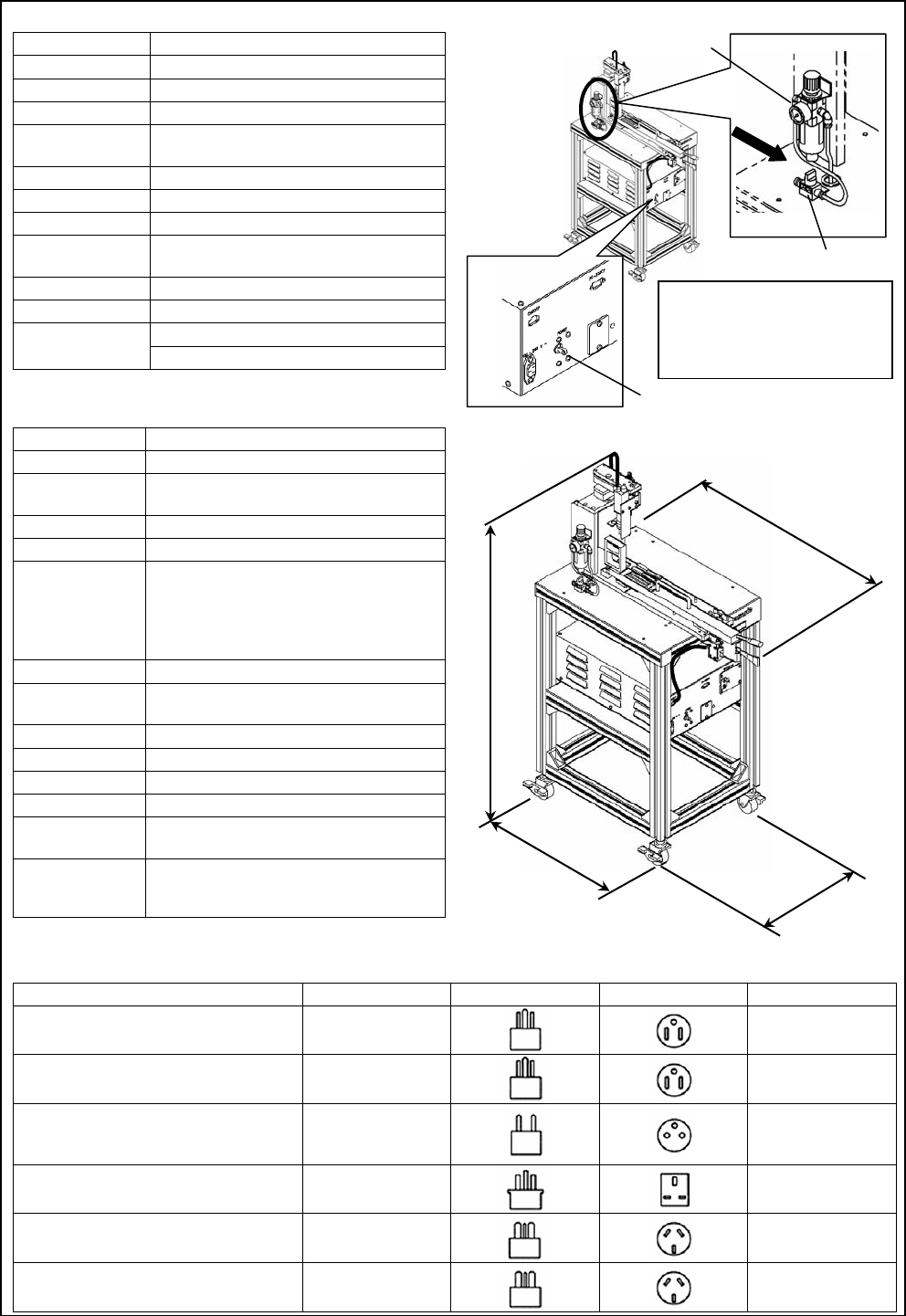

尺寸图
(
单位
: mm)
1
关于控制
BOX
用电源电缆
(
附属
)
的选择
因地域的不同，插座的类型、形状也不同。请根据地域，选择合适的电源电缆
(1
种
)
。
主要对象地域
插头类型
插头形状
插座形状
适合规格
日本
A
电安法
北美、加拿大、墨西哥
A
UL
、
CSA
欧洲（英国除外）、韩国、印度尼西亚、意
大利、奥地利、西班牙、
德国、土耳其、匈牙利、法国
S
CE
英国、香港、新加坡、马来西亚
BF
BS
中国、菲律宾
O
CCC
澳大利亚
O
AS
调节器
阀
根据需要请在 φ
4
空气管连接。
只在散装料架、
32 mm
纸粘着料架的动作确认时需要。
电源开关
1 155
745
400
500
