- 10 9 - 55 . P W B CO NV E YO R CO MP ON ENT S( 1 9)( TY PE XL ) 基板搬送関係（１９） （ＸＬ 仕様） 28 23 2 14 15 1 21 21 1 27 19 18 12 11 4 3 6 7 17 16 16 17 8 5 26 9 10 20 22 25 13 32 34 33 36 35 34 33 37 38 39 39 40 41 41 41 42 43 4…
- 108 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
(FOR FRONT・LEFT-RIGHT) （手前・左右用）
(FOR REAR・RIGHT-LEFT) （奥・右左用）
#02....OPTIONAL PARTS オプション部品
(FOR FRONT・RIGHT-LEFT) （手前・右左用）
(FOR REAR・LEFT-RIGHT) （奥・左右用）
#03....OPTIONAL PARTS オプション部品
#04....FOR FRONT・LEFT-RIGHT 手前・左右用
#05....FOR FRONT・RIGHT-LEFT 手前・右左用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00887 GUIDE_BLOCK_A_ASM
ガイドブロック Ａ 組
2
2 #03 SM-6031002-TN SCREW M3 L=10 六角穴ボルト Ｍ ３ Ｌ ＝１０ 4
3 400-98140 LINER_WAY_XL
リニアウェイ _XL
1
4 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
2
5 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
2
6
#03
400-15793 LOCK SPRING
ロックスプリング
2
7 #03 L1792-721-000 DAMPER BLOCK R ダンパブロック Ｒ 1
8
#03
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
4
9
#03
400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
1
10
#03
400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
1
11
#03
L179E-621-000 DAMPER BLOCK L
ダンパー ブロック Ｌ
1
12 #03 400-00978 DAMPER LOCK LINK ダンパロックリンク 2
13
#03
400-00950 DAMPER SPRING
ダンパスプリング
2
14
#03
RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
6
15
#03
EA-9500B00-00 CABLE BAND
結束バンド ６０
1
16
#03
HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.3
17 #03 400-01081 CENTERING PIN 4.0 センタリングピン ４．０ 2
18
#03
400-15791 DAMPER PLATE L
ダンパープレート Ｌ
1
19
#03
400-15792 DAMPER PLATE R
ダンパープレート Ｒ
1
20
#03
400-92576 T.PIN SENS ASM
ティーピンセンサ組
1
21
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
1
22 #03 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０ 2
23
#03
RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
24
#03
400-00896 DAMPER LOCK PIN
ダンパロックピン
2
25
#01
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
26
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
27 #03 400-01087 CENTERING PIN 3.4 センタリングピン３．４ 1
28
#03
400-01088 CENTERING PIN 3.3
センタリングピン３．３
1
29
#03
400-01089 CENTERING PIN 3.2
センタリングピン３．２
1
30
#03
400-01090 CENTERING PIN 3.1
センタリングピン３．１
1
31
#03
400-01091 CENTERING PIN 3.0
センタリングピン３．０
1
32 #03 400-01092 CENTERING PIN 2.9 センタリングピン２．９ 1
33
#03
400-01093 CENTERING PIN 2.8
センタリングピン２．８
1
34
#03
400-01094 CENTERING PIN 2.7
センタリングピン２．７
1
35
#03
400-01095 CENTERING PIN 2.6
センタリングピン２．６
1
36
#03
400-01096 CENTERING PIN 2.5
センタリングピン２．５
1
37
#03
400-01097 CENTERING PIN 2.0
センタリングピン２．０
1
38 #03 400-01098 CENTERING PIN 1.9 センタリングピン１．９ 1
39
#03
400-01099 CENTERING PIN 1.8
センタリングピン１．８
1
40
#03
400-01082 CENTERING PIN 3.9
センタリングピン３．９
1
41
#03
400-01083 CENTERING PIN 3.8
センタリングピン３．８
1
42
#03
400-01084 CENTERING PIN 3.7
センタリングピン３．７
1
43 #03 400-01085 CENTERING PIN 3.6 センタリングピン３．６ 1
44
#03
400-01086 CENTERING PIN 3.5
センタリングピン３．５
1
45
#03
E2141-725-000 BU HAND KNOB S
ＢＵ ハンドノブ Ｓ
1
46
#03
E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
1
47 SM-6030802-TN SCREW
六角穴ボルト
17
48 #03 EA-9500B01-00 CABLE BAND 束線バンド 8
49
#05
400-99482 STOPPER_L_ASM_XL
ストッパＬ組ＸＬ
1
50
#04
400-98174 STOPPER_R_ASM_XL
ストッパＲ組ＸＬ
1
51
#05
400-98134 STOPPER_FRAME_L_XL
ストッパフレームＬ＿ＸＬ
(1)
52
#01
400-98135 STOPPER_FRAME_R_XL
ストッパフレームＲ＿ＸＬ
(1)
53 SL-6030842-TN SCREW M3 L=8 座金付き六角穴ボルト (1)
54 400-00910 STOPPER PIN
ストッパピン
(1)
55 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(1)
56 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(1)
57 400-00911 STOPER CONNECT
ストッパコネクト
(1)
58 PA-1002008-A0 AIR CYLINDER エアシリンダ (1)
59 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
60 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
61 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
62 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
63 E2169-721-000 HOLD PLATE ホールドプレート (1)
64 400-00909 STOPER
ストッパ
(1)
65 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
66 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
67 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
68 E2039-721-000 WASHER A スラストワッシャ Ａ
(2)
69 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
70 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
71 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
72 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
73 400-23788 STOPER SPACER ストッパスペーサ (1)
74 PC-0124010-00 SPEED CONTROLLER スピード コントローラ (1)
75 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.5)
- 109 -

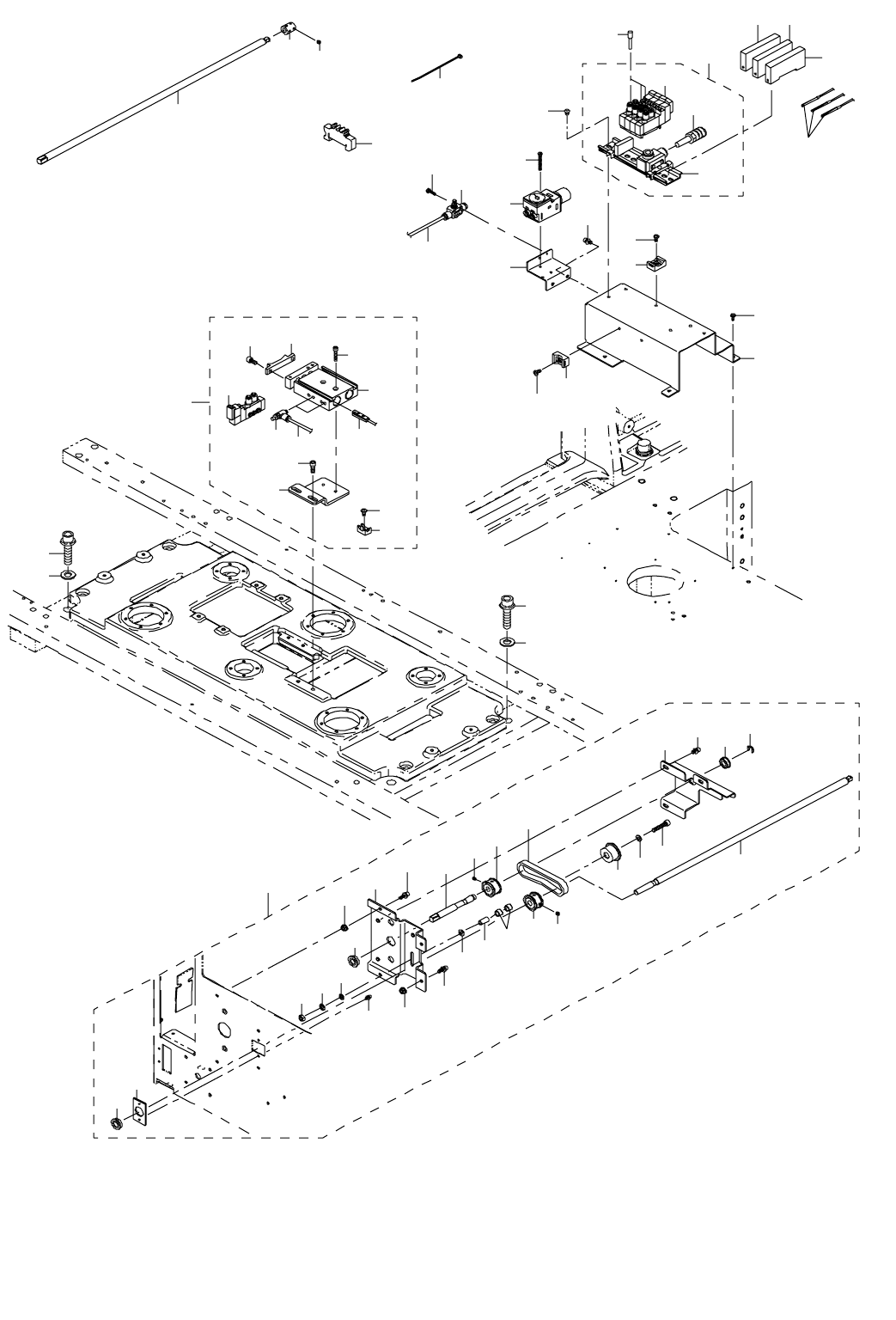

55.PWB CONVEYOR COMPONENTS(19)(TYPE XL)
基板搬送関係（１９）（ＸＬ 仕様）
28
23
2
14
15
1
21
21
1
27
19
18
12
11
4
3
6
7
17
16
16
17
8
5
26 9
10
20
22
25
13
32
34
33
36
35
34
33
37
38
39
39
40
41
41
41
42
43
44
46
47
48
24
53
63
52
54
55
59
61
60
62
56
57
58
51
31
30
48
45
49
50
48
29
40
- 110 -
NOTE( 注記 ) #01....4 PORT ELECTROMAGNETIC オプション ＶＣＳ が付いている
VALVE IS NECESSARY WHEN 場合は、４つ組のデンジベンが
OPTION VCS IS ATTACHED. 必要です。
#02....FOR EN ＥＮ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
4
2 400-93920 HANDLE SHAFT
ハンドルシャフト
1
3 400-00916 MANIFOLD VALVE A ASM
コンベアバルブ Ａ 組
1
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付けベース
(1)
5
#01
PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(3)
6 PX-0500030-00 SILENCER サイレンサ (1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
2
8 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
1
9 400-92571 STOP SENSOR ASM
ＳＴＯＰ センサ組
1
10 400-92572 C.OUT SENSOR ASM
Ｃ．ＯＵＴ センサ組
1
11 400-94484 CONVEYOR_VALVE_STAGE
コンベアバルブステージ
1
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
13 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
1
14 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
6
15 PX-5000140-00 PLUG
止栓
3
16 HX-0029400-00 FIXED BASE
固定ベース
7
17 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
7
18 400-94486 REGULATOR_BR
レギュレータブラケット
1
19 PF-0200040-00 REGULATOR レギュレータ 1
20 400-92512 FIBER
ファイバー
3
21 SL-6104042-TN BOLT
座金付き六角穴ボルト
4
22 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
4
23 SM-8050502-TP SCREW M5 L=5
止めねじ
4
24 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
2
25 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
2
26 400-92570 WAIT SENSOR ASM
ＷＡＩＴ センサ組
1
27 EA-9500B01-00 CABLE BAND
束線バンド
40
28 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
29 400-98153 HANDLE_SHAFT_XL_ASM
ハンドルシャフト組 ＸＬ
1
30 WS-0510002-KN SPRING WASHER M5 ばね座金 Ｍ ５ (1)
31 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
32 400-97778 SHAFT_PLATE_XL
シャフトプレート ＸＬ
(1)
33 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
34 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
35 400-97779 SHAFT_PLATE_COVER_XL
シャフトプレートカバー ＸＬ
(1)
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
37 400-97781 HANDLE_SHAFT_A_XL
ハンドルシャフト Ａ ＿ ＸＬ
(1)
38 400-97782 HANDLE_SHAFT_B_XL
ハンドルシャフト Ｂ ＿ ＸＬ
(1)
39 L166E-321-000 WA SHAFT PULLEY
ＷＡ シャフト プーリー
(2)
40 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(4)
41 SB-1080002-00 SIDE BEARING
サイドベアリング
(3)
42 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(1)
43 E2012-721-000 ADJUST PLATE アジャストプレート (1)
44 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
45 400-97780 SHAFT_BELT_XL
シャフトベルト＿ ＸＬ
(1)
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
47 SM-6052502-TN SCREW
六角穴ボルト
(1)
48 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(3)
49 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
50 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
51
#02
400-94745 BU_STOPER_ASSY
ＢＵ ストッパ組
2
52 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
53 PV-1502090-00 5 PORT SOLENOID VALVE
５ポート電磁弁
(2)
54 400-00970 BU_STOPER(EN)
ＢＵ ストッパ（ＥＮ）
(1)
55 SM-6051002-TN BOLT
六角穴ボルト
(2)
56 PA-1501011-00 DUAL ROD CYLINDER デュアルロッドシリンダ (1)
57 SM-6042002-TN BOLT
六角穴ボルト
(2)
58 400-94746 BU_STOPPER_BR
バックアップストッパ ＢＲ
(1)
59 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(2)
60 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(2.5)
61 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
62 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
63 HX-0029400-00 FIXED BASE
固定ベース
(1)
