- 11 2 - N O TE( 注記 ) # 01.. .. FOR M AR K ET E X CHANGING 市場交換用 #0 2 .... FOR FRONT REFERENCE 手前基準用 *I NS TA LLAT ION PO SIT IO N AND DI RE CTI ON V AR Y I F T HE PWB T RAN SF ER RE FER EN CE IS DIF FE RE NT . 基板搬送基準が異な…
- 111 -

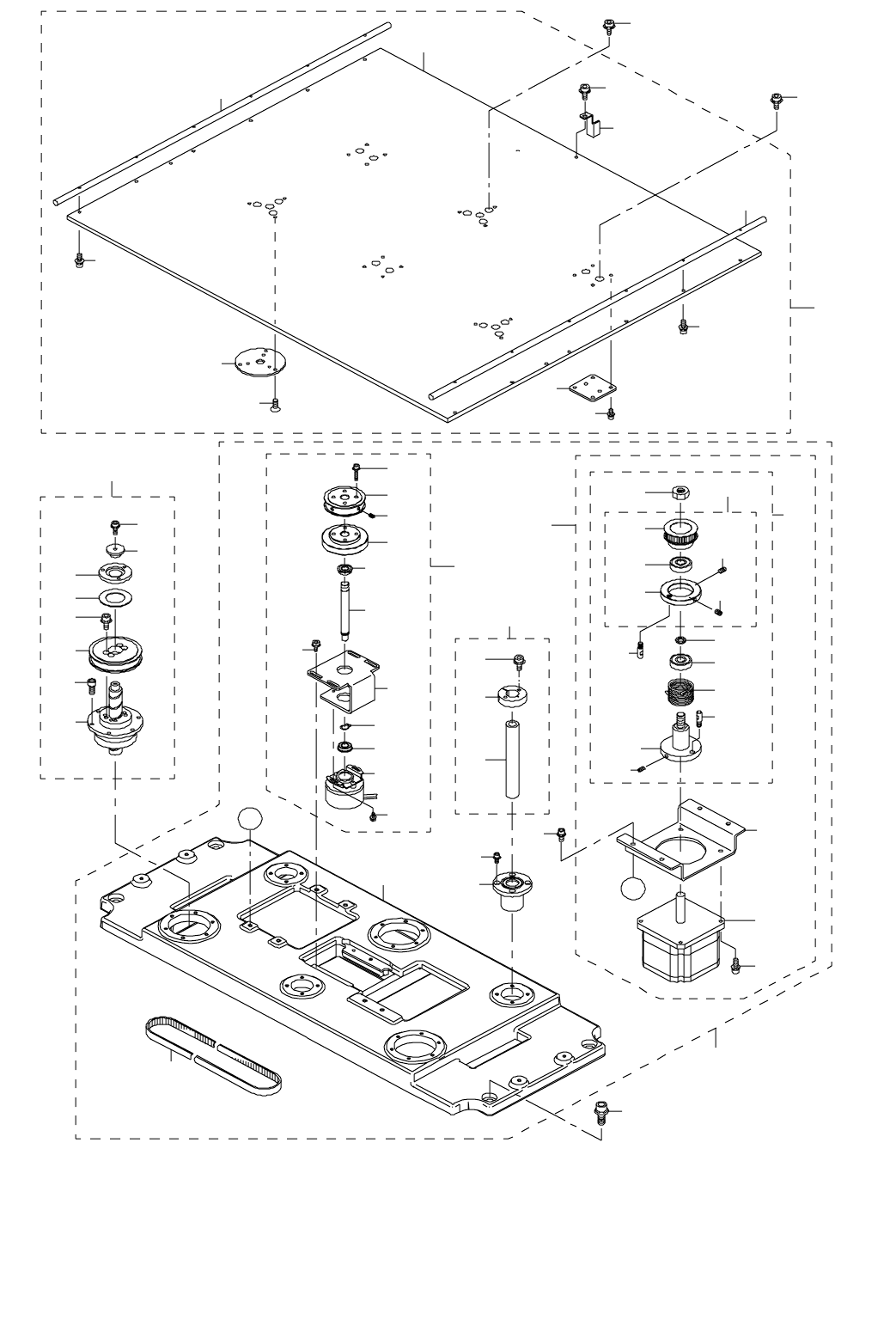

56.PWB CONVEYOR COMPONENTS(20)(TYPE XL)
基板搬送関係（２０）（ＸＬ 仕様）
2
61
44
17
9
12
14
15
11
23
40
36
26
38
36
27
28
29
7
8
51
53
3
4
5
6
52
55
57
56
59
58
53
54
A
A
43
42
45
46
47
48
49
41
50
18
13
19
13
16
39
10
20
21
22
60
60
31
35
30
32 34
33
37
54
24
1
25
- 112 -
NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用
#02....FOR FRONT REFERENCE 手前基準用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98175 BU_UNIT_XL
ＢＵ ユニット ＸＬ
1
2 400-71329 BU_BASE
ＢＵ ベース
(1)
3 400-80446 GUIDE SHAFT UNIT
ガイドシャフトユニット
(3)
4 400-76103 BU GUIDE SHAFT
ＢＵ ガイドシャフト
(1)
5 L177E-521-000 GUIDE SHAFT HOLDER
ガイド シャフト ホルダー
(1)
6 SL-6041042-TN BOLT 座金付き六角穴ボルト (2)
7 SB-8160001-00 BEARING
ころがり軸受
(3)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1 2)
9 400-71334 BU_TIMING_BELT
ＢＵ タイミングベルト
(1)
10 400-93903 ENCORDER UNIT
エンコーダユニット
(1)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
16 400-93904 ENCORDER_BR
エンコーダブラケット
(1)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
18 400-93905 ENCORDER_SHAFT
エンコーダシャフト
(1)
19 RC-0100001-KP SNAP RING M10 Ｃ 形止め輪 ９．３ (1)
20 400-93906 STOPPER_DISC
ストッパディスク
(1)
21 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
22 400-98176 BU_MOTOR_UNIT_XL
バックアップモータユニット ＸＬ
(1)
23 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
24 400-98177 TORQUE_SUPPORT_UNIT_XL
トルク サポート ユニット ＸＬ
(1)
25 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
26 NM-6100002-SE NUT M10
六角ナット Ｍ １０ ２種
(1)
27 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(1)
28 400-98139 TORQUE_SUPPORT
トルクサポート
(1)
29 SM-8050852-TP SETSCREW
止めねじ Ｍ ５ Ｌ ＝８
(2)
30 400-00930 TIMING PULLEY A ASM タイミングプーリ Ａ 組 (1)
31 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
32 400-00932 PULLEY COLLAR
プーリカーラー
(1)
33 SM-8050842-TP SETSCREW
止めねじ
(1)
34 SM-8050852-TP SETSCREW
止めねじ Ｍ ５ Ｌ ＝８
(1)
35 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
36 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
37 L177E-821-000 TORTION SPRING
トーション スプリング
(1)
38 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
39 400-98138 BU_MOTOR_BR_XL
ＢＵ モータブラケット＿ ＸＬ
(1)
40 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
41
#01
400-82786 STBL BALL SCREW UNIT
ＳＴＢＬ ボールねじユニット
3
42 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブル プーリー
(1)
43 L176E-821-000 SPT TBL BALL SCREW ＳＰＴ テーブル ボール スクリュー (1)
44 SM-6041002-TN BOLT
六角穴ボルト
(1 8)
45 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
46 L176E-921-000 CLAMP HOLDER
クランプ ホルダー
(1)
47 L177E-021-000 HOLDER CUSHION
ホルダー クッション
(1)
48 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
49 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
50
#02
400-98178 SUPPORT_TABLE_ASM_XL
サポートテーブル組 ＸＬ
1
51 400-98136 SUPPORT_TABLE_XL
サポートテーブル＿ ＸＬ
(1)
52 L177E-421-000 GUIDE SHAFT PLATE
ガイド シャフト プレート
(3)
53 400-98137 SIDE_BEAM_XL
サイドビーム＿ ＸＬ
(2)
54 SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
55 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1 2)
56 E4114-729-000 BU SENSOR DOG ＢＵ センサードグ (1)
57 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
58 L177E-121-000 BALL SCREW SUPPORT PLATE
ボール スクリュー サポート プレート
(3)
59 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(9)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
15
61 SL-6082092-TN BOLT
座金付き六角穴ボルト
4
- 113 -
57.FEEDER BANK COMPONENTS(1)
フィーダバンク関係（１）
5
7
2
2
2
8
10
11
13
14
17
16
4
5
4
5
5
4
18
3
18
3
2
3
18
4
3
18
1
12
6
21
20
20
21
24
24
22
23
29
25
19
26
27
28
9
15
