- 11 6 - RE F.NO NOTE PART NO D E S C R I P T I O N 品 名 Q ty 1 400 -935 75 E _BA N K_ A S S Y Ｅ バンク組 1 2 4 0 0 - 9 3576 E _ BANK _S UB_ AS SY Ｅ バンクサブ組 (1 ) 3 400 -713 35 E _BA N K_ B A S E Ｅ バンクベース (1 ) 4 E2602 -721 -000…
- 115 -

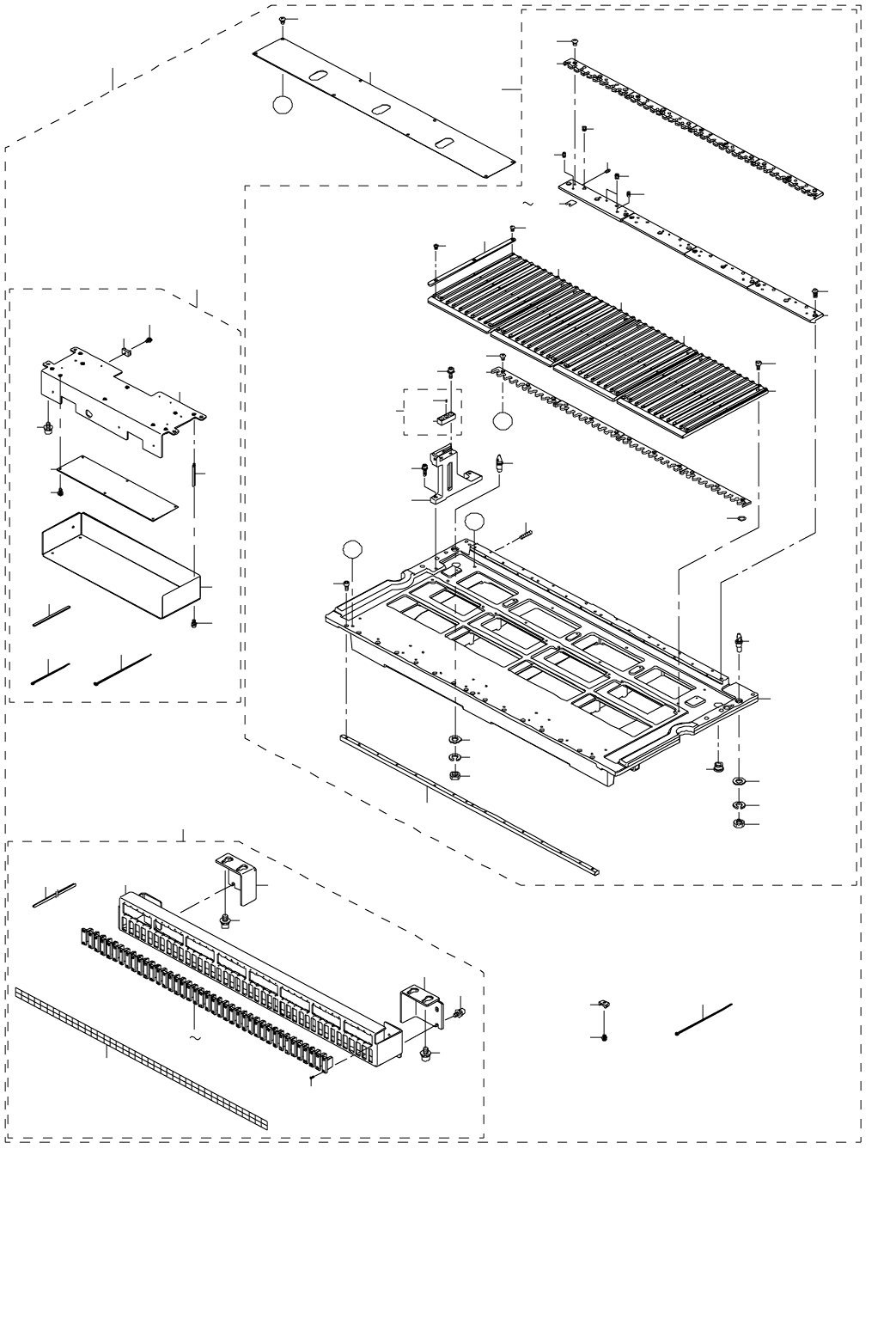

58.FEEDER BANK COMPONENTS(2)
フィーダバンク関係（２）
5
6
4
7
8
9
7
9
8
17
16
18
19
20
23
24
25
26
24
24
24
27
28
35
29
31
33
34
B
B
A
A
38
62
63
64
68
69
70
67
60
30
39
2
32
37
41
47
54
46
55
40
43
44
3
13
12
11
14
10
15
29
29
36
56
58
57
58
59
66
65
71
42
61
1
72
45
- 116 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93575 E_BANK_ASSY
Ｅ バンク組
1
2 400-93576 E_BANK_SUB_ASSY
Ｅ バンクサブ組
(1)
3 400-71335 E_BANK_BASE
Ｅ バンクベース
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
6 E2610-721-000 BANK LOCATE PIN B バンクロケートピン Ｂ (1)
7 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
9 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
10 400-71337 MARK_STAND
マークスタンド
(1)
11 E2505-729-0A0 MARK ASM.
マーク組
(1)
12 E2505-729-000 MARK BASE
マークベース
(1)
13 E2601-725-000 MARK
マーク
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
15 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
16 400-84622 FIXING_PLATE
フィキシングプレート
(4)
17 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(1 2)
18 400-84620 FIXING_BLOCK_D
フィキシングブロック Ｄ
(4)
19 SM-3041052-TN SCREW M4 L=10 丸ねじ Ｍ ４ Ｌ ＝１０ (12)
20 400-84713 E_BANK_SHIM_0.02
Ｅ バンクシム０．０２
(8)
21 400-84714 E_BANK_SHIM_0.03
Ｅ バンクシム０．０３
(8)
22 400-84715 E_BANK_SHIM_0.05
Ｅ バンクシム０．０５
(8)
23 400-84699 E_BANK_SHIM_0.10
Ｅ バンクシム０．１０
(1 2)
24 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ ４ Ｌ ＝６
(2 0)
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 2)
26 SM-8041852-TP SCREW M4 L=18
六角穴付き止めねじ Ｍ ４ Ｌ ＝１８
(8)
27 400-84619 FIXING_BLOCK_U
フィキシングブロック Ｕ
(4)
28 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(1 2)
29 400-85588 RAIL_GUIDE_9
レールガイド＿９
(3)
30 400-85589 RAIL_GUIDE_10 レールガイド＿１０ (1)
31 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1 6)
32 400-85590 GUIDE_PLATE
ガイドプレート
(4 1)
33 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8 2)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4 1)
35 400-93588 LOCK_SHAFT
ロックシャフト
(1)
36 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1 6)
37 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(2)
38 400-93581 E_BANK_BASE_COVER
Ｅ バンクベースカバー
(1)
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
40 HX-0029400-00 FIXED BASE
固定ベース
(8)
41 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(8)
42 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1 0)
43 400-93577 FDC_BRACKET_ASSY ＦＤＣ ブラケット組 (1)
44 400-93589 FDC_BRACKET
ＦＤＣ ブラケット
(1)
45 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
46 400-93594 ETF_POSITION_LABEL(40)
ＥＴＦ ポジションラベル（４０）
(1)
47 400-92647 EF IF CBL 1-5 ASM
電動フィーダー ＩＦ １−５組
(1)
48 400-92648 EF IF CBL 6-10 ASM
電動フィーダー ＩＦ ６−１０組
(1)
49 400-92649 EF IF CBL 11-15 ASM
電動フィーダー ＩＦ １１−１５組
(1)
50 400-92650 EF IF CBL 16-20 ASM
電動フィーダー ＩＦ １６−２０組
(1)
51 400-92651 EF IF CBL 21-25 ASM
電動フィーダー ＩＦ ２１−２５組
(1)
52 400-92652 EF IF CBL 26-30 ASM
電動フィーダー ＩＦ ２６−３０組
(1)
53 400-92653 EF IF CBL 31-35 ASM
電動フィーダー ＩＦ ３１−３５組
(1)
54 400-92654 EF IF CBL 36-40 ASM
電動フィーダー ＩＦ ３６−４０組
(1)
55 HK-0791900-00 CONNECTOR
コネクタネジ
(8 0)
56 400-93590 FDC_BRACKET_STAY_L ＦＤＣ ブラケットステー Ｌ (1)
57 400-93591 FDC_BRACKET_STAY_R
ＦＤＣ ブラケットステー Ｒ
(1)
58 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
59 HX-0022300-0A BUSHING
ブッシュ
(0.14)
60 400-93578 BANK_PCB_BOX_ASSY
バンク基板ボックス組
(1)
61 400-93592 BANK_PCB_BASE
バンク基板ベース
(1)
62 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
63 400-71185 ELEC BANK 10 PCB ASM
電動バンク１０基板組
(1)
64 HX-0009600-0A GROMMET
エッジングブッシュ
(0.4)
65 HX-0029400-00 FIXED BASE
固定 ベース
(8)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(8)
67 400-93593 BANK_PCB_COVER
バンク基板カバー
(1)
68 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
69 EA-9500B01-00 CABLE BAND 束線バンド (30)
70 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(3 0)
71 HX-0035400-0E BOARD PARTS
基板パーツ
(4)
72 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
- 117 -

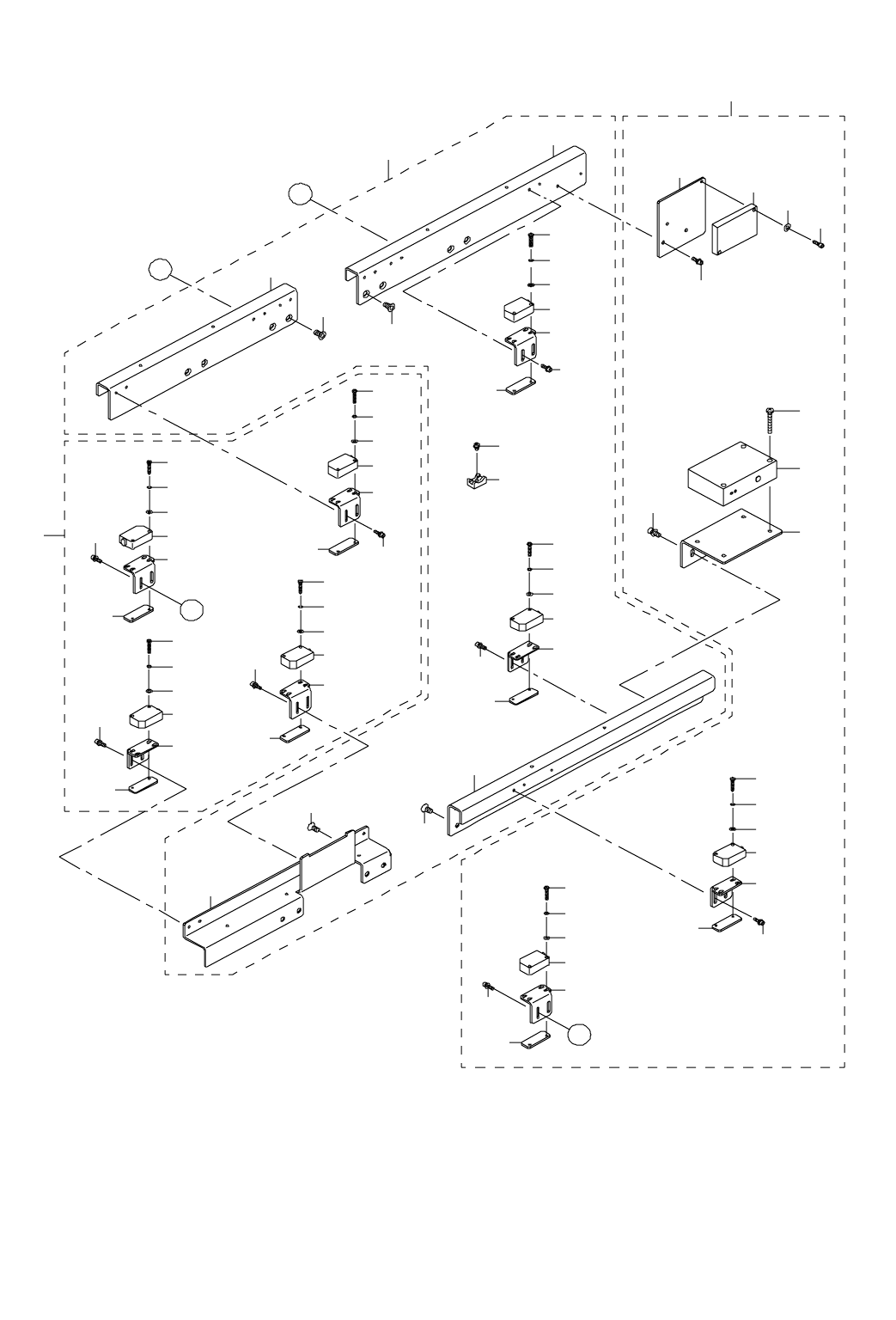

59.FEEDER BANK COMPONENTS(3)
フィーダバンク関係（３）
4
3
5
6
6
6
7
8
10
11
12
12
13
15
14
14
15
13
11
16
16
2
27
6
9
1
19
24
26
25
20
24
26
25
22
21
24
26
25
22
22
22
18
23
23
23
23
24
26
25
A
A
29
33
35
34
31
32
B
30
33
35
34
31
32
36
B
36
17
37
38
39
40
41
42
43
44
45
28
27
27
27
