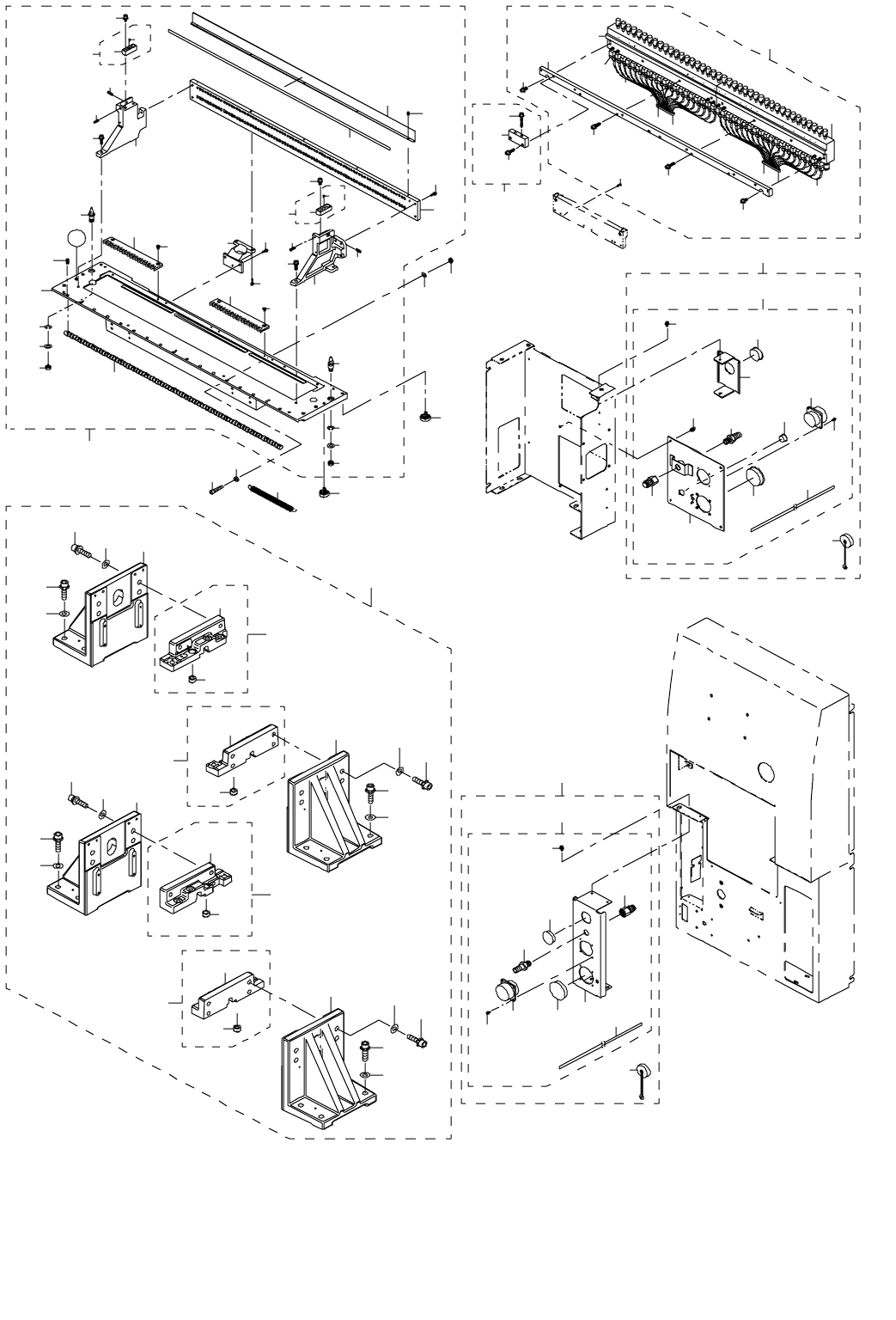

75.M FIXED BANK UNIT COMPONENTS(1)
メカ固定バンクユニット関係（１）
8
9
21
7
9
7
8
21
16
16
16
16
22
4
22
12
20
13
3
14
5
6
15
25
27
26
25
27
26
10
11
19
24
A
1
17
28
18
11
23
30
31
28
2
23
37
39
34
34
34
40
42
43
45
46
49
48
36
37
36
37
37
36
50
35
50
35
34
35
50
36
35
50
32
29
31
33
64
63
54
53
55
56
56
57
51
58
59
60
57
62
61
52
67
70
71
72
73
74
66
65
75
76
79
80
81
83
85
84
86
88
82
90
78
77
91
47
41
44
38
89
68
69
87
- 150 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2501-729-AA0-A FEEDER BANK ASM.
フィーダバンク組
1
2 E2501-729-0B0 FEEDER BANK (30) COMPL. フイ−ダバンク結合 (1)
3 E2502-729-000 PLATE STAND L
プレートスタンド Ｌ
(1)
4 E2503-729-000 PLATE STAND R
プレートスタンド Ｒ
(1)
5 E2515-729-000 FIXING PLATE (30)
フィクシングプレート
(1)
6 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
7 E2505-729-0A0 MARK ASM. マーク組 (2)
8 E2601-725-000 MARK
マーク
(1)
9 E2505-729-000 MARK BASE
マークベース
(1)
10 E2504-729-000-A LOCK SHAFT (30)
ロックシャフト
(1)
11 E2513-729-000-A FIXING PLATE B (30)
フィクシングプレート Ｂ
(4)
12 E2608-721-000 PLATE SUPPORT プレートサポート (4)
13 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
15 E2611-721-000 POSITION LABEL A
ポジションラベル Ａ
(1)
16 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(4)
17 SM-6040802-TN SCREW 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８ (17)
18 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(12)
19 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
20 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
22 SL-6052092-TN SCREW 座金付き六角穴ボルト (4)
23 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(8)
24 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
(5)
25 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
26 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
27 WS-0820002-KN SPRING WASHER M8 ばね座金 Ｍ ８ (2)
28 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
29 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
2
30 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
2
31 NM-6060003-SC NUT M6
六角ナット Ｍ ６
2
32 E2734-721-000 BANK SPRING バンクスプリング 2
33 400-93596 BANK SUPPORT UNIT
バンクサポートユニット
1
34 400-71339 BANK_SUPPORTER_A
バンクサポーター Ａ
(4)
35 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(16)
36 SL-6104042-TN BOLT
座金付き六角穴ボルト
(16)
37 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(16)
38 400-93613 BANK_SUPPORTER_B_FL_ASM バンクサポーター Ｂ ＦＬ 組 (1)
39 400-71341 BANK_SUPPORTER_B_FL
バンクサポーター Ｂ ＦＬ
(1)
40 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
41 400-93614 BANK_SUPPORTER_B_FR_ASM
バンクサポーター Ｂ ＦＲ 組
(1)
42 400-71344 BANK_SUPPORTER_B_FR
バンクサポーター Ｂ ＦＲ
(1)
43 E2623-721-000 BANK LOCATE BUSH B バンクロケートブッシュ Ｂ (1)
44 400-93615 BANK_SUPPORTER_B_RL_ASM
バンクサポーター Ｂ ＲＬ 組
(1)
45 400-71345 BANK_SUPPORTER_B_RL
バンクサポーター Ｂ ＲＬ
(1)
46 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
47 400-93616 BANK_SUPPORTER_B_RR_ASM
バンクサポーター Ｂ ＲＲ 組
(1)
48 400-71342 BANK_SUPPORTER_B_RR バンクサポーター Ｂ ＲＲ (1)
49 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
50 SL-6104042-TN BOLT
座金付き六角穴ボルト
(16)
51 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
52 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ ２．６ Ｌ ＝１０
(4)
53 400-00575 DRIVE CYLINDER L ドライブシリンダ Ｌ (1)
54 400-00576 DRIVE CYLINDER R
ドライブシリンダ Ｒ
(1)
55 400-08458 DRIVER SUPPORT
ドライバーサポート
(1)
56 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
57 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
58 400-23687 DRIVE CYLINDER CABLE ドライブシリンダーケーブル (2)
59 PV-1303050-00 3-PORT SOLENOID VALVE
３ポート電磁弁
(80)
60 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(4)
61 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−ト Ａ 組
2
62 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
63 SL-6052092-TN SCREW 座金付き六角穴ボルト (4)
64 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
65
#01
400-93754 ASM_BANK_SW_F_M(EN)
バンクスイッチ Ｆ ＿ Ｍ（ＥＮ）組
1
66 400-93753 ASM_BANK_SW_F_M
バンクスイッ
チＦ＿Ｍ組
(1)
67 400-93649 BANK_SW_BR_F
バンクスイッチブラケット Ｆ
(1)
68 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
69 400-45436 BANK CABLE ASM
バンクケーブル組
(1)
70 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
71 E2904-700-000 SOCKET
ソケット
(1)
72 PJ-3010651-06 FEMALE UNION
メスユニオン
(1)
73 HX-0032600-0M GROMMET ドーム プラグ (1)
74 HX-0032600-00 GROMMET ブッシュ (1)
75 401-19290 POSITION_LABEL_F
ポジションラベル＿ Ｆ
(1)
76
#01
HK-0429901-9A CAP
キャップ
(1)
77
#01
400-93760 ASM_BANK_SW_R_M(EN)
バンクスイッチ Ｒ ＿ Ｍ（ＥＮ）組
1
78 400-93759 ASM_BANK_SW_R_M
バンクスイッチＲ＿Ｍ組
(1)
79 400-93651 BANK_SW_BR_R バンクスイッチブラケット Ｒ (1)
80 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ １４
(1)
81 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
82 400-93655 BANK_CONNECTOR_BR
バンクコネクターブラケット
(1)
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
84 400-45436 BANK CABLE ASM バンクケーブル組 (1)
85 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
86 E2904-700-000 SOCKET
ソケット
(1)
87 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
88 L126E-721-000 HOLE PLUGS HP7
ホール プラグ ＨＰ ７
(1)
89 400-93799 HOLE_PLUGS_HP18 ホールプラグ＿ ＨＰ １８ (1)
90 401-19291 POSITION_LABEL_R
ポジションラベル＿ Ｒ
(1)
91
#01
HK-0429901-9A CAP
キャップ
(1)
- 151 -

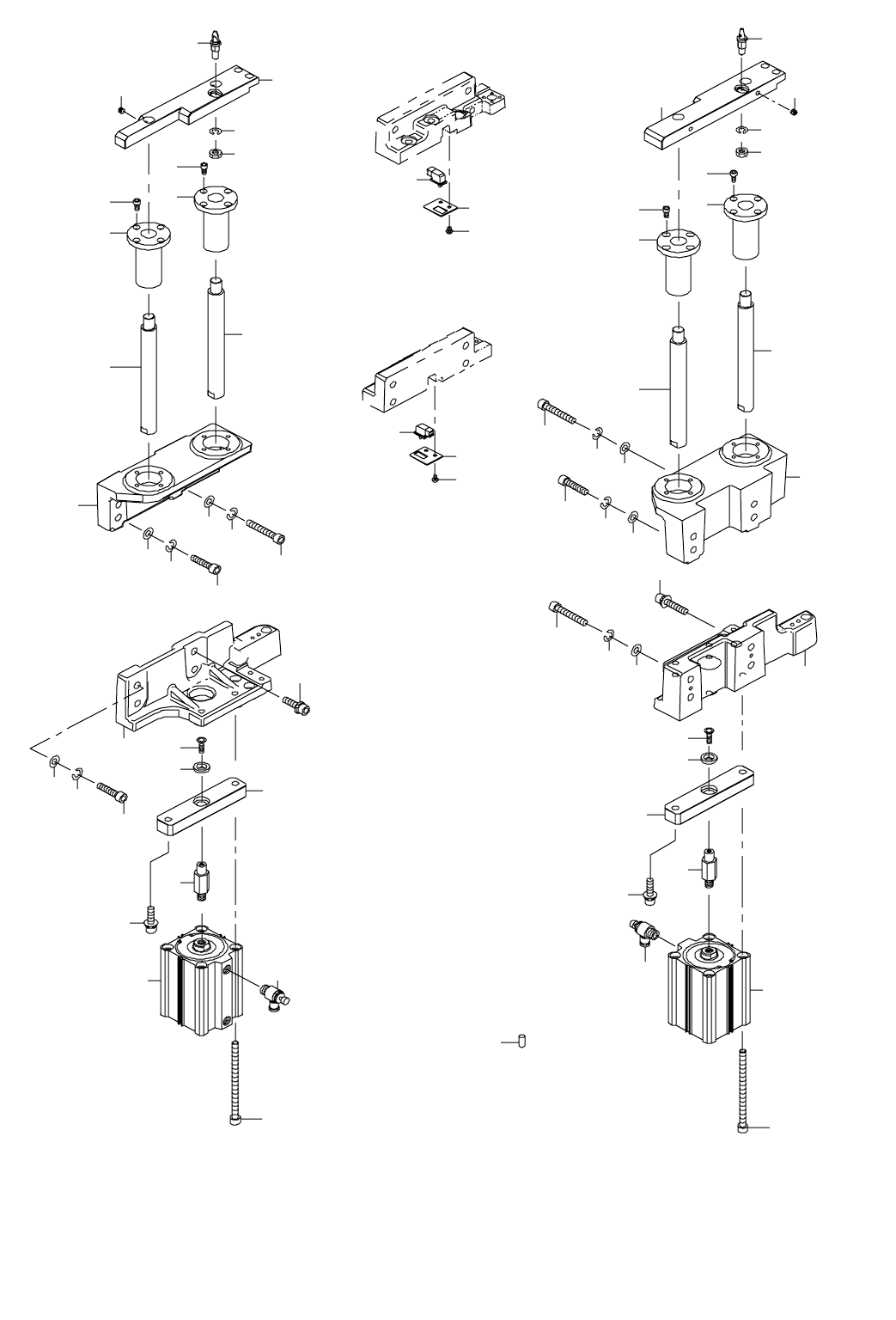

76.M FIXED BANK UNIT COMPONENTS(2)
メカ固定バンクユニット関係（２）
6
7
11
17
3
4
5
4
5
8
10
28
29
14
15
16
19
20
21
20
21
22
27
24
30
31
32
33
26
37
36
42
43
44
45
46
46
47
47
35
1
35
1
1
35
35
1
38
41
40
42
41
40
39
9
9
23
2
2
2
2
18
18
34
34
12
13
25
25
