- 17 7 - 89 . M / E REP LAC IN G OV ER AL L CH AN GE R T RU CK C OM PO NEN TS( 3) メカ／電動一括交換台車関係（３） 69 70 70 70 70 69 72 72 73 73 71 71 71 71 3 5 6 6 6 7 8 10 11 12 12 13 15 14 14 15 13 11 16 16 2 18 20 27 23 22 21 22 23 …
- 176 -
NOTE( 注記 ) #01....FOR REAR OF THE MACHINE マシン後側用
#02....FOR FRONT・LEFT-RIGHT 手前・左右用
FOR REAR・RIGHT-LEFT 奥・右左用
#03....FOR FRONT・RIGHT-LEFT 手前・右左用
FOR REAR・LEFT-RIGHT 奥・左右用
#04....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93757 ASM_BANK_SW_F_C
バンクスイッチ Ｆ ＿ Ｃ 組
1
2 400-93649 BANK_SW_BR_F
バンクスイッチブラケット Ｆ
(1)
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
4 400-45436 BANK CABLE ASM
バンクケーブル組
(1)
5 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
6 E2904-700-000 SOCKET ソケット (1)
7 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
8 400-84844 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレーワイヤ組
(1)
9 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
10 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
11 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
12 401-19290 POSITION_LABEL_F
ポジションラベル＿ Ｆ
(1)
13
#04
HK-0429901-9A CAP
キャップ
1
14 400-93763 ASM_BANK_SW_R_C
バンクスイッチ Ｒ ＿ Ｃ 組
1
15 400-93651 BANK_SW_BR_R
バンクスイッチブラケット Ｒ
(1)
16 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
17 400-93655 BANK_CONNECTOR_BR
バンクコネクターブラケット
(1)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
19 400-45436 BANK CABLE ASM バンクケーブル組 (1)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
21 400-84844 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレーワイヤ組
(1)
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
23 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
24 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
25 E2904-700-000 SOCKET
ソケット
(1)
26 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
27 L126E-721-000 HOLE PLUGS HP7
ホール プラグ ＨＰ ７
(1)
28 401-19291 POSITION_LABEL_R
ポジションラベル＿ Ｒ
(1)
29
#04
HK-0785903-7B CONNECTOR
コネクタ
1
30 #04 HK-0429901-9A CAP キャップ 1
31
#04
HK-0785903-7B CONNECTOR
コネクタ
1
32 400-93850 ROLLER_GUIDE_F
ローラガイド Ｆ
2
33
#01
400-93851 ROLLER_GUIDE_R
ローラガイド Ｒ
2
34
#02
400-94345 BANK_VALVE_L_ASM
バンクバルブ Ｌ 組
1
35 400-94341 BANK_VALVE_BRACKET
バンクバルブブラケット
(1)
36 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(2)
37 SM-6045052-TN SCREW M4 L=50
六角穴ボルト Ｍ ４ Ｌ ＝５０
(2)
38 PJ-3040405-05 ELBOW
エルボユニオン
(4)
39 400-94342 VALVE_SPACER
バルブスペーサ
(2)
40 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
41 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(2)
42 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(2)
43 #03 400-94344 BANK_VALVE_R_ASM バンクバルブ Ｒ 組 1
44 400-94341 BANK_VALVE_BRACKET
バンクバルブブラケット
(1)
45 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
46 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
47 PJ-3040405-05 ELBOW
エルボユニオン
(2)
48 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(2)
49 PX-0505010-00 SILENCER
消音器
(1)
50 E2777-721-0A0 BANK STOPPER ASM.
バンクストッパ組
2
51 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
52 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
53 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
54 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
55 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
56 SM-1051052-TN PLATE SCREW M5 L=10 皿ねじ Ｍ ５ Ｌ ＝１０ 12
57 PV-0151170-A0 SELECTOR
セレクタ
1
58 400-94346 CHECK_VALVE
チェックバルブ
1
59 PJ-3010651-03 HALF UNION 6XPT1/8
ハ−フユニオン
2
60 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
2
61 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
1
62 PJ-3080600-03 Y UNION
ユニオンワイ
7
63 PJ-3040600-01 ELBOW
レジュ−サエルボ
1
64 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
18
65 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポート ＦＬ
1
66 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポート ＦＲ
1
- 177 -

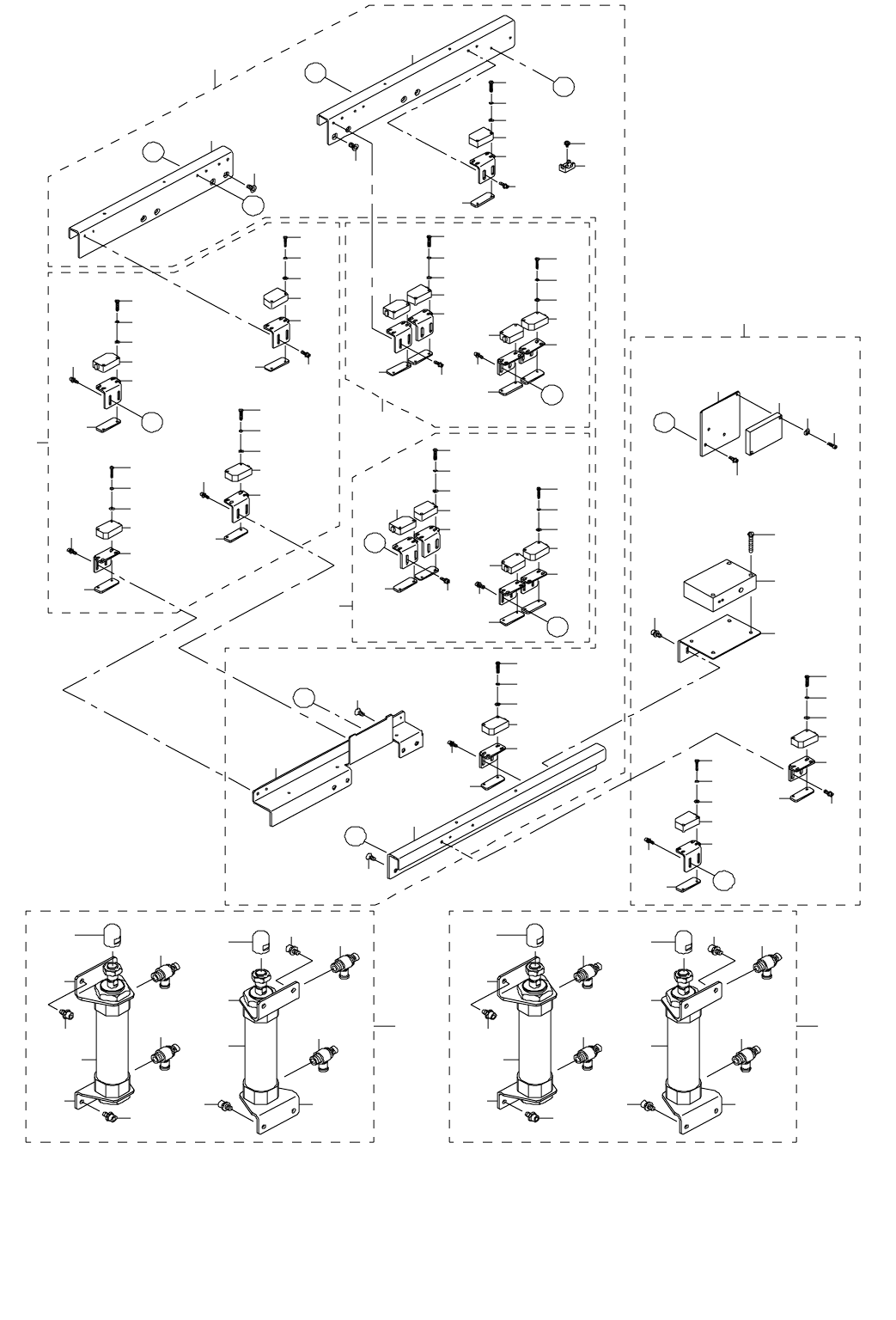

89.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(3)
メカ／電動一括交換台車関係（３）
69
70
70
70
70
69
72
72
73
73
71
71
71
71
3
5
6
6
6
7
8
10
11
12
12
13
15
14
14
15
13
11
16
16
2
18
20
27
23
22
21
22
23
29
38
34
32
33
24
26
25
24
26
25
27
31
33
34
35
37
36
38
35
37
36
6
9
19
A
A
30
B
B
28
61
60
59
39
58
54
53
56
57
55
52
49
41
46
48
47
42
46
48
47
45
40
44
44
44
49
43
46
48
47
49
44
45
45
45
46
48
47
C
51
55
57
56
53
54
58
F
62
63
64
50
65
67
66
49
C
D
D
4
F
17
E
E
1
73
73
75
76
76
76
76
75
78
78
79
77
79
77
77
77
79
79
68 74
- 178 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93605 SENSOR BR ASM
センサブラケット組
1
2 400-93986 S_BR_FR センサブラケット ＦＲ (1)
3 400-93987 S_BR_FL
センサブラケット ＦＬ
(1)
4 400-93988 S_BR_RR
センサブラケット ＲＲ
(1)
5 400-93989 S_BR_RL
センサブラケット ＲＬ
(1)
6 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(16)
7 HX-0029400-00 FIXED BASE 固定ベース (12)
8 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(12)
9 400-92523 FEEDER DETECT SENSOR(EMISSION) ASM
フィーダ検出センサ投光組
(1)
10 400-92524 FEEDER DETECT SENSOR(RECEIVING) ASM
フィーダ検出センサ受光組
(1)
11 400-93991 S_BR_B
センサ＿ブラケット＿ Ｂ
(2)
12 400-93993 NUT_PLATE ナット＿プレート (2)
13 SM-6851602-TN BOLT
六角穴ボルト Ｍ ２．５ Ｌ ＝１６
(4)
14 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(4)
15 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(4)
16 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
17 400-93606 M BANK F SENSOR ASM メカバンクフロントセンサ組 1
18 400-92515 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
19 400-92516 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
20 400-92517 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
21 400-92518 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
22 400-93991 S_BR_B センサ＿ブラケット＿ Ｂ (4)
23 400-93993 NUT_PLATE
ナット＿プレート
(4)
24 SM-6851602-TN BOLT
六角穴ボルト Ｍ ２．５ Ｌ ＝１６
(8)
25 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(8)
26 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(8)
27 SL-6031092-TN SCREW 座金付き六角穴ボルト (8)
28 400-93608 M BANK R SENSOR ASM
メカバンクリアセンサ組
1
29 400-92519 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
30 400-92520 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
31 400-92521 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
(1)
32 400-92522 FD-FLOAT(RR)RECEIVE SENS ASM フィーダ浮きセンサ（ＲＲ）受光組 (1)
33 400-93991 S_BR_B
センサ＿ブラケット＿ Ｂ
(4)
34 400-93993 NUT_PLATE
ナット＿プレート
(4)
35 SM-6851602-TN BOLT
六角穴ボルト Ｍ ２．５ Ｌ ＝１６
(8)
36 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(8)
37 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(8)
38 SL-6031092-TN SCREW 座金付き六角穴ボルト (8)
39 400-93607 E BANK F SENSOR ASM
電動バンクフロントセンサ組
1
40 400-92525 E-FD-FLOAT(F)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｆ）投光組
(1)
41 400-92526 E-FD-FLOAT(F)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｆ）受光組
(1)
42 400-92529 E-FD-DETECT(F)EMISSIN SENS ASM
電動フィーダ検知センサ（Ｆ）投光組
(1)
43 400-92530 E-FD-DETECT(F)RECEIVE SENS ASM 電動フィーダ検知センサ（Ｆ）受光組 (1)
44 400-93991 S_BR_B
センサ＿ブラケット＿ Ｂ
(4)
45 400-93993 NUT_PLATE
ナット＿プレート
(4)
46 SM-6851602-TN BOLT
六角穴ボルト Ｍ ２．５ Ｌ ＝１６
(8)
47 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(8)
48 WS-0270002-KN SPRING WASHER M2.6 ばね座金 Ｍ ２．６ (8)
49 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
50 400-93609 E BANK R SENSOR ASM
電動バンクリアセンサ組
1
51 400-92527 E-FD-FLOAT(R)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｒ）投光組
(1)
52 400-92528 E-FD-FLOAT(R)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｒ）受光組
(1)
53 400-93991 S_BR_B センサ＿ブラケット＿ Ｂ (2)
54 400-93993 NUT_PLATE
ナット＿プレート
(2)
55 SM-6851602-TN BOLT
六角穴ボルト Ｍ ２．５ Ｌ ＝１６
(4)
56 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(4)
57 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(4)
58 SL-6031092-TN SCREW 座金付き六角穴ボルト (4)
59 400-93990 S_BR_A
センサ＿ブラケット＿ Ａ
(1)
60 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
61 SM-4043001-SF SCREW M4X30
なべねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３０
(2)
62 400-93992 S_BR_C
センサ＿ブラケット＿ Ｃ
(1)
63 SL-6031092-TN SCREW 座金付き六角穴ボルト (2)
64 400-97588 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
(1)
65 400-93804 REFLEKTOR
リフレクタ
(1)
66 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(2)
67 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
68 400-93601 FRONT E BANK SUPPORT UNIT フロント電動バンクサポートユニット 1
69 400-94347 CYLINDER CM2B40-75
シリンダ ＣＭ ２ Ｂ ４０−７５
(2)
70 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
71 400-93841 CYLINDER_BR
シリンダブラケット
(4)
72 400-93842 LIFTER_SHAFT_HEAD
リフタシャフトヘッド
(2)
73 SL-6061292-TN SCREW 座金付き六角穴ボルト (8)
74 400-93602 REAR E BANK SUPPORT UNIT リア電動バンクサポートユニット 1
75 400-94347 CYLINDER CM2B40-75
シリンダ ＣＭ ２ Ｂ ４０−７５
(2)
76 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
77 400-93841 CYLINDER_BR
シリンダブラケット
(4)
78 400-93842 LIFTER_SHAFT_HEAD
リフタシャフトヘッド
(2)
79 SL-6061292-TN SCREW 座金付き六角穴ボルト (8)
