- 44 - RE F.NO NOTE PART NO D E S C R I P T I O N 品 名 Q ty 1 400 -987 98 B OT TOM _C OV E R _UN IT _X L ボトムカバーユニット＿ ＸＬ 1 2 400 -987 99 A SM_C O V ER _FBR _X L カバー＿ ＦＢＲ ＿ ＸＬ 組 (1 ) 3 E2506 -716 -000 MOP MAGN E T ＭＯＰ マグネット…
- 43 -

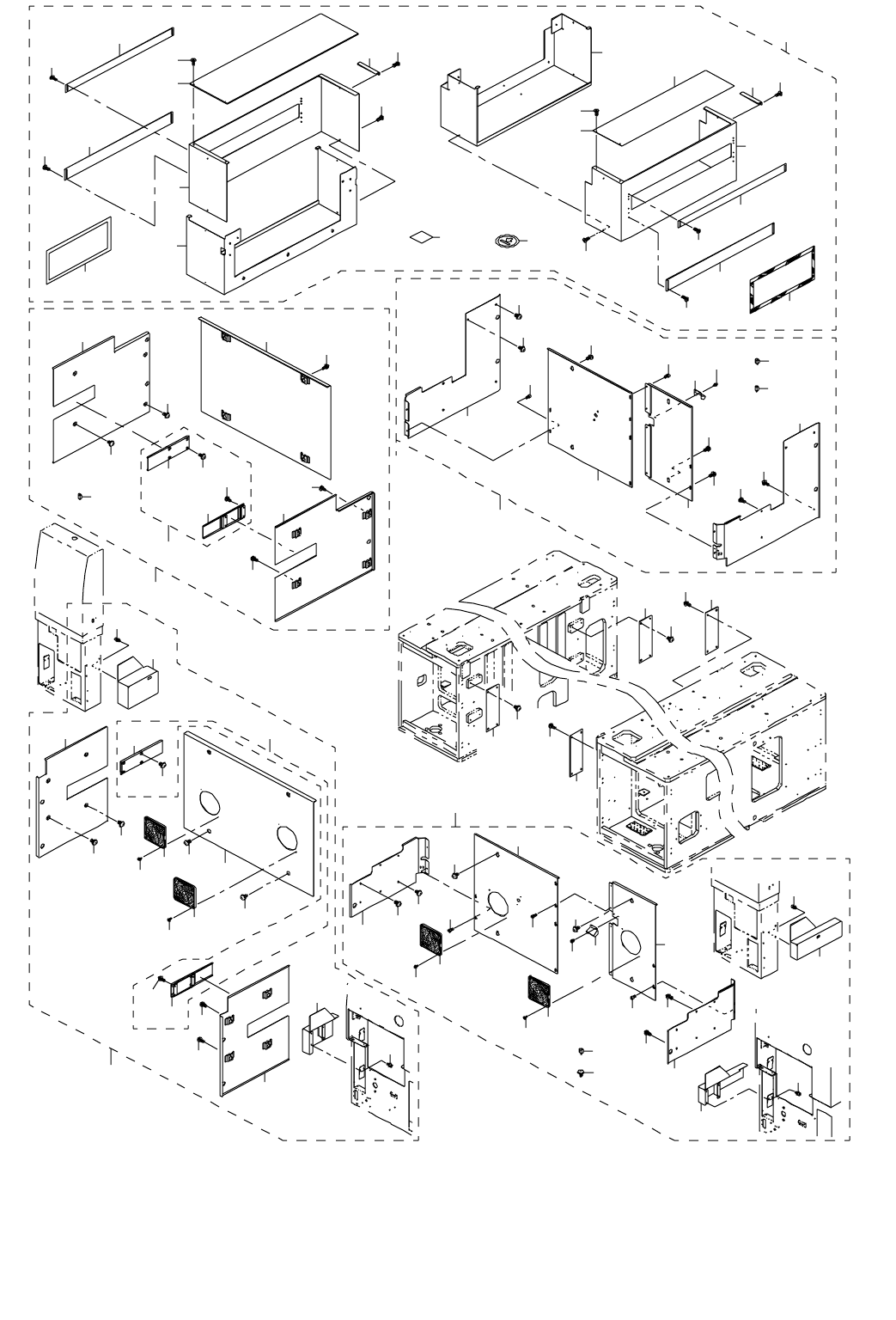

22.COVER COMPONENTS(10)(TYPE XL)
カバー関係（１０）（ＸＬ 仕様）
6
8
8
9
9
10
11
12
13
16
15
24
18
18
18
18
24
21
17
23
22
19
14
26
3
27
7
31
30
30
29
29
28
36
36
37
34
40
41
41
39
38
64
64
43
44
63
43
44
5455
56
68
69
69
70
71
70
71
72
66
72
65
48
49
49
46
50
51
52
53
47
60
61
62
67
67
59
59
42
25
20
37
67
1
A
A
45
2
58
57
33
32
4
5
6
31
35
39
59
59
5455
67
66
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98798 BOTTOM_COVER_UNIT_XL
ボトムカバーユニット＿ ＸＬ
1
2 400-98799 ASM_COVER_FBR_XL
カバー＿ ＦＢＲ ＿ ＸＬ 組
(1)
3 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
(1)
4 400-97769 COVER_FBR_U
カバー＿ ＦＢＲ ＿ Ｕ
(1)
5 400-97790 COVER_FBR_B_XL
カバー＿ ＦＢＲ ＿ Ｂ ＿ ＸＬ
(1)
6 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (5)
7 E5704-700-000 SEAL
ハンドル回転シール
(1)
8 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
10 400-93709 KB_STAY
キーボードステイ
(1)
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
12 400-84416 KB_STAY_B
ＫＢ ステイ Ｂ
(1)
13 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
14 400-93771 ASM_KEYBOARD_UNIT
キーボードユニット組
(1)
15 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
16 400-93805 KB_BRACKET
キーボードブラケット
(1)
17 400-47173 KB_STAND
ＫＢ スタンド
(1)
18 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(1 2)
19 HX-0002400-0E WIRE HARNESS PARTS 束線パーツ (1)
20 HX-0009600-0A GROMMET
エッジングブッシュ
(0.5)
21 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
22 400-01440 KB CLAMP
ＫＢ クランプ
(1)
23 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
24 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
25 400-83362 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
(1)
26 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
(1)
27 400-46637 MOUSE POCKET
マウスポケット
(1)
28 400-98800 ASM_COVER_RBR_XL
カバー＿ ＲＢＲ ＿ ＸＬ 組
(1)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
30 400-01512 COVER STUD YF カバースタッド ＹＦ (2)
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
32 400-97794 COVER_RBR_B_XL
カバー＿ ＲＢＲ ＿ Ｂ ＿ ＸＬ
(1)
33 400-97771 COVER_RBR_U
カバー＿ ＲＢＲ ＿ Ｕ
(1)
34 400-98801 ASM_COVER_FBL_XL
カバー＿ ＦＢＬ ＿ ＸＬ 組
(1)
35 400-93809 COVER_FBL_XL
カバー＿ ＦＢＬ ＿ ＸＬ
(1)
36 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
37 400-97777 COVER_STD_XL
カバー＿ ＳＴＤ ＿ ＸＬ
(2)
38 400-98802 ASM_COVER_RBL_XL
カバー＿ ＲＢＬ ＿ ＸＬ 組
(1)
39 400-97777 COVER_STD_XL
カバー＿ ＳＴＤ ＿ ＸＬ
(2)
40 400-93811 COVER_RBL_XL
カバー＿ ＲＢＬ ＿ ＸＬ
(1)
41 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
42 400-98803 ASM_COVER_SBL_XL
カバー＿ ＳＢＬ ＿ ＸＬ 組
(1)
43 HM-0010100-10 FILTER フィルター (2)
44 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(4)
45 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
46 400-16815 DRAIN TANK
ドレインタンク
(1)
47 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
48 400-93721 DT_STAY_BR
ドレインタンクステイ＿ ＢＲ
(1)
49 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
50 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
51 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
52 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ ４− φ １０）
(1)
53 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.16)
54 HM-0003300-30 FAN GUARD
ファンガード
(2)
55 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
56 400-00550 FV BRACKET ＦＶ ブラケット (1)
57 HX-0029400-00 FIXED BASE
固定ベース
(2)
58 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
59 400-97777 COVER_STD_XL
カバー＿ ＳＴＤ ＿ ＸＬ
(8)
60 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
61 PJ-0252000-03 PLUG
プラグ
(1)
62 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
63 400-93813 COVER_SBL_XL
カバー＿ ＳＢＬ ＿ ＸＬ
(1)
64 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
65 400-98804 ASM_COVER_SBR_XL
カバー＿ ＳＢＲ ＿ ＸＬ 組
(1)
66 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
67 400-01512 COVER STUD YF
カバースタッド ＹＦ
(6)
68 400-93814 COVER_SBR_XL
カバー＿ ＳＢＲ ＿ ＸＬ
(1)
69 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (6)
70 HM-0010100-10 FILTER
フィルター
(2)
71 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
72 HM-0003300-30 FAN GUARD
ファンガード
(2)
- 45 -
23.COVER COMPONENTS(11)(TYPE XL)
カバー関係（１１）（ＸＬ 仕様）
6
11
12
2
3
4
10
11
11
8
9
11
11
11
11
13
12
8
11
9
7
4
11
5
10
11
1
14
64
75
66
68
73
74
74
41
35
24
31
30
22
21
19
19
28
17
16
17
30
31
29
29
36
63
55
34
62
20
65
26
27
25
25
42
43
33
33
44
35
37
38
39
40
51
52
60
48
50
50
54
53
54
53
46
59
59
60
58
56
57
15
56
67
69
70
70
67
71
45
72
32
76
23
65
77
43
61
78
78
79
79
79
78
78
79
47
49
18
