- 59 - 3 0 .HE AD C OM PO NE N T S (1) ヘッド関係（１） 78 81 4 13 A A B B 5 3 82 83 83 83 15 16 16 17 36 22 25 26 26 27 28 29 32 33 34 37 38 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 63 63 64…
- 58 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71319 Y_MOTOR_FRAME
Ｙ モータフレーム
2
2 SL-6062092-TN SCREW M6 L=20 座金付き六角穴ボルト 8
3 400-76136 SARVO MOTOR 1500W
サーボモータ １５００ Ｗ
2
4 SM-6082502-TN BOLT
六角穴ボルト
8
5 400-93855 FIXED_SUPPORT_UNIT
フィックス＿サポート＿ユニット
2
6 SM-6052002-TN BOLT
六角穴ボルト
4
7 400-93856 COUPRING_Y カップリング＿ Ｙ 2
8 400-71323 Y_SPT_BLOCK
Ｙ サポートブロック
2
9 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
10 400-71321 Y_BALLSCREW_FRAME
Ｙ ボールねじフレーム
2
11 SL-6052092-TN SCREW
座金付き六角穴ボルト
8
12 400-93857 O_RING_Y Ｏ ＿リング＿ Ｙ 4
13 400-98048 Y_BALL_SCREW_XL
Ｙ ＿ボールねじ＿ ＸＬ
2
14 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
8
15 400-93858 FC_SUPPORT_X
ＦＣ ＿サポート＿ Ｘ
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
3
17 SM-3051052-TN SCREW M5 L=10 丸ねじ Ｍ ５ Ｌ ＝１０ 2
18 400-98051 FC_SUPPORT_Y
ＦＣ ＿サポート＿ Ｙ
2
19 400-98052 FC_RUBBER_Y
ＦＣ ＿ラバー＿ Ｙ
6
20 SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
4
21 400-98058 X_PLASTIC_RAIL_SUPPORT_XL
Ｘ ＿プラスチック＿レール＿サポート＿ ＸＬ
1
22 400-98059 X_PLASTIC_RAIL_XL Ｘ ＿プラスチック＿レール＿ ＸＬ 1
23 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
24 SM-6041002-TN BOLT
六角穴ボルト
8
25 400-93888 BEARING_SHIM_100
ベアリングシム１００
1
26 400-98060 Y_PLASTIC_RAIL_XL
Ｙ ＿プラスチック＿レール＿ ＸＬ
1
27 SM-6041002-TN BOLT 六角穴ボルト 8
28 400-93894 Y_BEARING_ASM
Ｙ ベアリング組
2
29 400-93873 BEARING_HOLDER
ベアリング＿ホルダ
(1)
30 400-93874 ANGULAR_BEARING
アンギュラ＿ベアリング
(1)
31 400-93875 BEARING_PLATE
ベアリング＿プレート
(2)
32 SL-6041092-TN SCREW 座金付き六角穴ボルト (8)
33 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
2
34 400-93877 BEARING_SPACER
ベアリング＿スペーサ
2
35 400-93885 BEARING_SHIM_10
ベアリングシム１０
2
36 400-93886 BEARING_SHIM_20
ベアリングシム２０
2
37 400-93887 BEARING_SHIM_50
ベアリングシム５０
2
38 400-93888 BEARING_SHIM_100 ベアリングシム１００ 2
39 400-93883 Y_OIL_GUARD_BR
Ｙ ＿オイル＿ガード＿ ＢＲ
8
40 400-98057 Y_OIL_GUARD_XL
Ｙ ＿オイル＿ガード＿ ＸＬ
2
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
42
42 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
43 400-98061 Y_PLASTIC_RAIL_BR_XL Ｙ ＿プラスチック＿レール＿ブラケット＿ ＸＬ 1
44 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
3
45 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
46 400-98066 Y_PLA_RAIL_SUP_BR_A
Ｙ プラレールサポート ＢＲ ＿ Ａ
2
47 400-98067 Y_PLA_RAIL_SUP_BR_B
Ｙ プラレールサポート ＢＲ ＿ Ｂ
1
48 SL-6061692-TN BOLT 座金付き六角穴ボルト 6
49 400-98069 Y_PLA_RAIL_SUPPORT_XL
Ｙ プラレールサポート＿ ＸＬ
1
50 NM-3060810-SF NUT M6
フランジ付きナット
6
51 SM-6040602-TN BOLT
六角穴ボルト
4
52 400-98068 CONNECTOR_BR_XL
コネクタブラケット＿ ＸＬ
1
53 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ 4
54 HX-0029400-00 FIXED BASE
固定ベース
6
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
56 400-93895 Y_SENSOR_BR_F_ASM
Ｙ センサブラケット Ｆ 組
1
57 400-93878 Y_SENSOR_BR
Ｙ ＿センサ＿ ＢＲ
(1)
58 400-92477 Y- LMT SENSOR ASM Ｙ マイナスリミットセンサ組 (1)
59 400-92480 Y NEAR SENSOR ASM
Ｙ 近傍センサ組
(1)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
61 400-93896 Y_SENSOR_BR_R_ASM
Ｙ センサブラケット Ｒ 組
1
62 400-93878 Y_SENSOR_BR
Ｙ ＿センサ＿ ＢＲ
(1)
63 400-92478 Y+ LMT SENSOR ASM Ｙ プラスリミットセンサ組 (1)
64 400-92479 Y++ LMT SENSOR ASM
Ｙ プラスプラスリミットセンサ組
(1)
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
66 400-93897 YL_ORG_SENSOR_BR_ASM
ＹＬ 原点センサブラケット組
1
67 400-93880 Y_ORG_SENSOR_BR
Ｙ ＿原点＿センサ＿ ＢＲ
(1)
68 400-02171 YL ORG SENS ASM ＹＬ 原点センサ組 (1)
69 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
70 400-93898 YR_ORG_SENSOR_BR_ASM
ＹＲ 原点センサブラケット組
1
71 400-93880 Y_ORG_SENSOR_BR
Ｙ ＿原点＿センサ＿ ＢＲ
(1)
72 400-02172 YR ORG SENS ASM
ＹＲ 原点センサ組
(1)
73 SL-6040892-TN BOLT 座金付き六角穴ボルト 2
74 400-48080 MAGNETIC SCALE Y XL マグネスケール Ｙ ＸＬ 2
75 400-93881 Y_MSC_GUARD_L
Ｙ マグネスケールガード Ｌ
2
76 SM-6040602-TN BOLT
六角穴ボルト
14
77 400-93899 Y_STOPPER_ASM
Ｙ ストッパ組
4
78 400-93882 Y_STOPPER
Ｙ ＿ストッパ
(1)
79 400-63714 X_STOPPER_RUBBER Ｘ ストッパラバー (2)
80 E2779-721-000 STOPPER COLLAR
ストッパカラー
(8)
81 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
82 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
8
83 E2333-715-000 CAUTION SEAL
注意シール
4
84 400-98054 Y_MSC_GUARD_XL Ｙ ＿ ＭＳＣ ＿ガード＿ ＸＬ 2
85 400-98046 Y_LM_GUIDE_XL
Ｙ ＿ ＬＭ ガイド＿ ＸＬ
2
86 SM-6052002-TN BOLT
六角穴ボルト
56
- 59 -

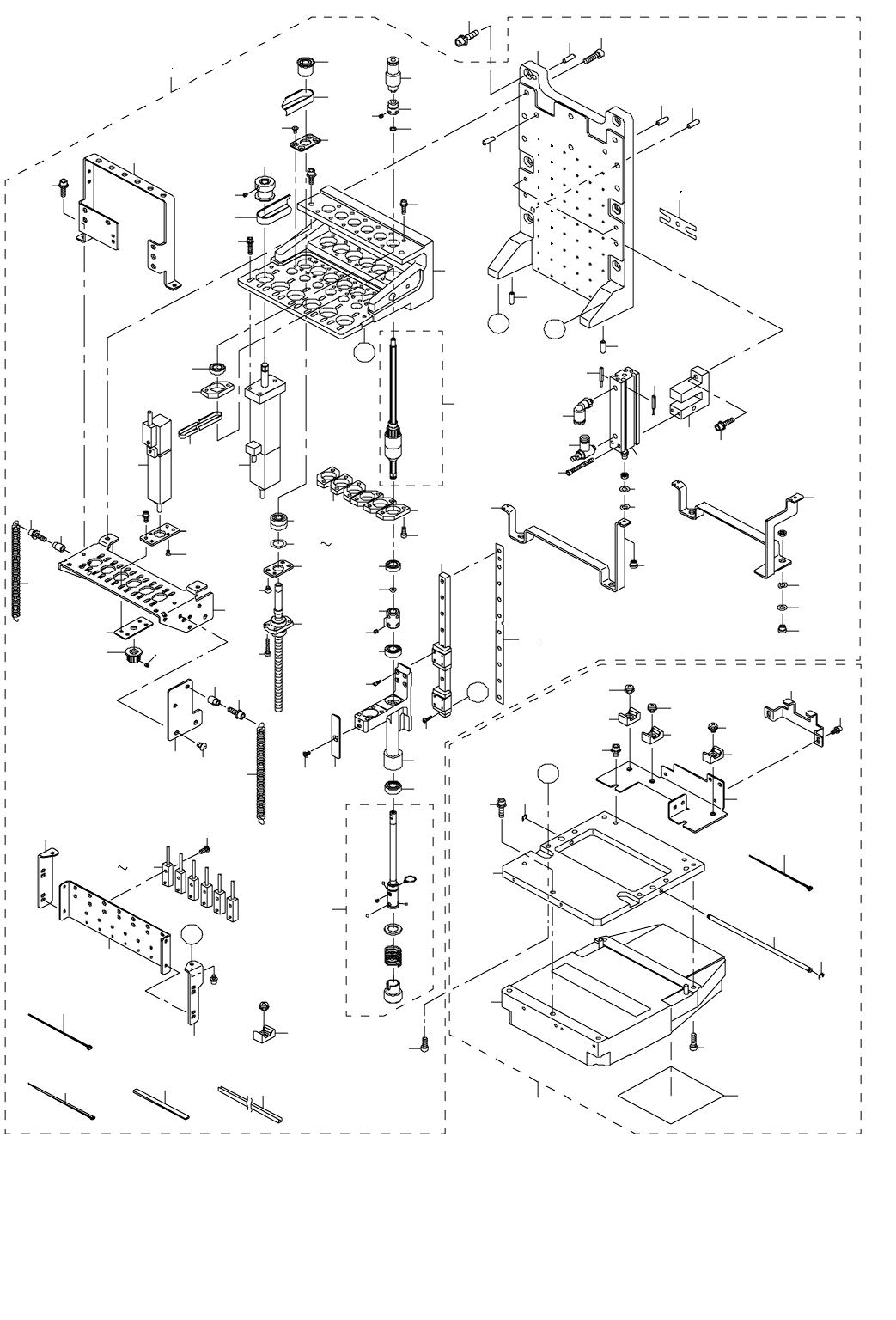

30.HEAD COMPONENTS(1)
ヘッド関係（１）
78 81
4
13
A
A
B
B
5
3
82
83
83
83
15
16
16
17
36
22
25
26
26
27
28
29
32
33
34
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
63
64
64
64
64
65
72
73
99
101
100
102
103
92
93
93
94
96
97
17
C
C
66
71
31
102
100
100
102
18
98
83
83
83
74
75
77
91
104
14
35
20
76
84
85
86
87
10
9
8
24
7
88
30
95
11
1
2
12
10
9
8
90
75
77
76
6
19
21
23
89
- 60 -
NOTE( 注記 ) #01....FOR 3020R ３０２０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty
1 400-71569 LNC_HEAD_20_ASSY
ＬＮＣ ヘッド２０組
1
2
#01
400-71567 LNC_HEAD_20R_ASSY
ＬＮＣ ヘッド２０ Ｒ 組
1
3 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (4 )
4 E3005-729-000 LIMIT DAMPER L リミットダンパー Ｌ (2 )
5 EA-9500B01-00 CABLE BAND
束線バンド
(5 )
6 400-53293 Z SLIDE ASM
Ｚ スライド組
(6 )
7 E3029-729-000 GUIDE SHIM E
ガイドシム Ｅ
(3 )
8 400-54879 CYLINDER NUT
シリンダナット
(2 )
9 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3 波形座金 ５．４ Ｘ ９ Ｘ ０．３ (2 )
10 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (2)
11 400-80369 SP SUPPROT 80R
スプリングサポート８０ Ｒ
(1 )
12
#01
400-80370 RELEASE BAR 80R
リリースバー８０ Ｒ
(1 )
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(6 )
14 400-92495 NOZZLE DOWN SENS L ASM
ノズルダウンセンサ Ｌ ケーブル組
(1 )
15 SB-1060018-00 BEARING ころがり軸受 (6 )
16 SB-1060004-00 CLUTCH BEARING クラッチベアリング (12)
17 SB-1080016-00 BEARING
ころがり軸受
(12)
18 400-46051 HEAD BRACKET
ヘッドブラケット
(1 )
19 400-46052 SPLINE BRACKET
スプラインブラケット
(1 )
20 400-71804 T MOTOR BR
Ｔ モータ ＢＲ
(1 )
21 400-63959 SPLINE UNIT スプラインユニット (6)
22 400-46521 TIMING BELT T タイミングベルト Ｔ (6 )
23 HX-0009600-0A EDGING BUSH
エッジングブッシュ
(0.12)
24 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2 )
25 400-46516 T PULLEY
Ｔプーリ
(6 )
26 400-46522 TIMING BELT Z
タイミングベルト Ｚ
(6 )
27 400-01123 Z PULLEY Ｚプーリ (6 )
28 400-01124 Z MOTOR PULLEY Ｚ モータプーリ (6)
29 400-44583 BALL SCREW
ボールスクリュウ
(6 )
30 400-44585 LINEAR GUIDE
リニアガイド
(6 )
31 400-46043 Z SENSOR BRACKET
Ｚ センサブラケット
(1 )
32 400-46615 Z SENSOR STAY L
Ｚ センサステイ Ｌ
(1 )
33 400-81645 Z SENSOR STAY R Ｚ センサステイ Ｒ (1 )
34 400-46054 Z SENSOR DOG Ｚ センサドグ (6 )
35 400-92496 NOZZLE DOWN SENS R ASM
ノズルダウンセンサ Ｒ ケーブル組
(1 )
36 400-90401 CABLE_STAY
ケーブルステー
(1 )
37 400-46631 Z SLIDE BRACKET A
Ｚ スライドブラケット Ａ
(6 )
38 400-46056 BEARING PLATE
ベアリングプレート
(12)
39 400-46048 BEARING BASE U ベアリングベース Ｕ (6 )
40 400-46049 BEARING BASE LL ベアリングベース ＬＬ (3)
41 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(3 )
42 400-72868 TM NUT PLATE 4
ＴＭ ナットプレート４
(6 )
43 400-71805 TM FRANGE
ＴＭ フランジ
(6 )
44 400-46060 O RING H
ＯリングＨ
(6 )
45 400-46070 CYLINDER MOUNT
シリンダーマウント
(2 )
46 400-46515 COUPRING カップリング (6)
47 400-46525 ROTARY JOINT
ロータリージョイント
(6 )
48 400-46524 AIR CYLINDER
エアシリンダ
(2 )
49 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2 )
50 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2 )
51 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(48)
52 SM-6020802-TN SCREW M2 L=8 六角穴ボルト Ｍ ２ Ｌ ＝８ (54)
53 SM-6051602-TN BOLT
六角穴ボルト
(8 )
54 SM-6041002-TN BOLT
六角穴ボルト
(4 )
55 SM-6030802-TN SCREW
六角穴ボルト
(12)
56 SM-6030842-TN SCREW M3L=8
座金付き六角穴ボルト
(24)
57 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(12)
58 SL-6031692-TN SCREW 座金付き六角穴ボルト (18)
59 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(24)
60 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(4 )
61 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4 )
62 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6 )
63 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(54)
64 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (60)
65 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(12)
66 400-92484 Z1 SLOW DOWN SENSOR ASM
Ｚ １スローダウンセンサケーブル組
(1 )
67 400-92485 Z2 SLOW DOWN SENSOR ASM
Ｚ ２スローダウンセンサケーブル組
(1 )
68 400-92486 Z3 SLOW DOWN SENSOR ASM
Ｚ ３スローダウンセンサケーブル組
(1 )
69 400-92487 Z4 SLOW DOWN SENSOR ASM
Ｚ ４スローダウンセンサケーブル組
(1 )
70 400-92488 Z5 SLOW DOWN SENSOR ASM Ｚ ５スローダウンセンサケーブル組 (1 )
71 400-92489 Z6 SLOW DOWN SENSOR ASM Ｚ ６スローダウンセンサケーブル組 (1 )
72 400-44534 SERVO MOTOR 30W(Z AXIS)
サーボモータ３０ Ｗ（Ｚ 軸）
(6 )
73 400-44533 SERVO MOTOR 10W(THEAT AXIS)
サーボモータ１０ Ｗ（θ 軸）
(6 )
74 400-46058 O RING F1
ＯリングＦ１
(6 )
75 400-58386 HEAD UP SP
ヘッドアップ ＳＰ
(1 )
76 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (1 )
77 400-56921 SPRING STUD スプリングスタッド (1 )
78 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(6 )
79 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(6 )
80 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(6 )
81 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(6 )
82 HX-0029400-00 FIXED BASE 固定ベース (9)
83 PH-0400122-C0 PIN 平行ピン (6 )
84 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2 )
85 E3047-729-000 HAED CENTER SHIM D
ヘッドセンタシム Ｄ
(3 )
86 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(3 )
87 400-71570 RELEASE BAR 3020
リリースバー３０２０
(1 )
88 E3028-729-000 GUIDE SHIM D ガイドシム Ｄ (3 )
89 SL-6052092-TN SCREW 座金付き六角穴ボルト 6
90 400-49066 LNC BRACKET ASM
ＬＮＣ ブラケット組
1
91 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(2 )
92 400-46527 STOPPER BAR
ストッパバー
(1 )
93 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(2 )
94 400-46547 X SCALE SENSOR BR Ｘ スケールセンサ ＢＲ (1 )
95 400-46548 CABLE BAND ケーブルバンド (1 )
96 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2 )
97 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2 )
98 EA-9500B01-00 CABLE BAND
束線バンド
(3 )
99 400-45547 LNC60
レーザセンサ
(1 )
100 HX-0029400-00 FIXED BASE 固定 ベース (3 )
101 SL-6041692-TN SCREW M4 L=16 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ (1)
102 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3 )
103 400-46069 LNC BRACKET
ＬＮＣ ブラケット
(1 )
104 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1 )
