- 69 - 3 5 .OC C CO MP ON EN T S ＯＣＣ 関係 19 12 11 16 48 25 44 A 45 47 27 42 24 22 32 33 34 35 37 39 40 A 41 31 30 29 28 23 36 38 46 21 43 26 1 3 20 49 59 56 55 57 58 14 15 7 8 9 13 6 6 4 5 54 18 53 50 52 51 10 51 52 50 52…
- 68 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71573 HEAD RELATED 3020 ASM
ヘッド周り３０２０組
1
2 400-71574 HEAD_TOP_BASE_3020 ヘッドトップベース３０２０ (1)
3 400-71575 HEAD_TOP_POLE_R
ヘッドトップポール Ｒ
(2)
4 400-71576 HEAD_TOP_POLE_L
ヘッドトップポール Ｌ
(2)
5 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
6 400-71577 HEAD_TOP_PLATE_3020
ヘッドトッププレート３０２０
(1)
7 WP-0550836-SC WASHER 5.5X12X0.8 平座金 ５．５ Ｘ １２ Ｘ ０．８ (2)
8 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(2)
9 400-71578 HEAD_PLASTIC_RAIL_BR
ヘッドプラレールブラケット
(1)
10 WP-0431005-SP PLAIN WASHER
平座金
(8)
11 SL-6041292-TN SCREW
座金付き六角穴ボルト
(8)
12 L153E-221-000 FC SUPPORT ＦＣ サポート (1)
13 L153E-321-000 FC RUBBER
ＦＣ ルーバー
(3)
14 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
15 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(2)
16 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
17 400-71581 4AXIS_SERVO_AMP_ASM ４軸サーボアンプ組 (4)
18 400-71582 HEAD_TOP_PCB_PLATE
ヘッドトップ ＰＣＢ プレート
(1)
19 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
21 400-66569 HEAD MAIN PCB ASM
ヘッドメイン基板組
(1)
22 SL-6032092-TN BOLT 座金付き六角穴ボルト (16)
23 PJ-3040800-02 ELBOW UNION
エルボ
(4)
24 400-71583 HEAD_TOP_FAN_ASM
ヘッドトップファン組
(1)
25 400-71584 HEAD_TOP_FAN_BR_3020
ヘッドトップファンブラケット３０２０
(1)
26 400-92500 HEAD FAN CABLE ASM
ヘッドレイキャクファンケーブル組
(1)
27 HM-0021500-10 FAN MOTOR ファンモータ (1)
28 SL-4042591-SC SCREW M4 L=25
座金付き なべ小ねじ Ｍ ４ Ｌ ＝２５
(4)
29 HX-0009600-0A GROMMET
エッジングブッシュ
(0.2)
30 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(9)
31 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
32 HX-0029400-00 FIXED BASE 固定ベース 7
33 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
15
34 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
6
35 400-94354 HEAD_CABLE_BR_L
ヘッドケーブルブラケット Ｌ
1
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
37 HX-0029400-00 FIXED BASE
固定ベース
4
38 SM-4041001-SC SCREW M4X0.7 L=10 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０ 1
39 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
3
40 400-94357 HEAD_CABLE_BR_C
ヘッドケーブルブラケット Ｃ
1
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
3
42 SL-6041292-TN SCREW
座金付き六角穴ボルト
1
43 HX-0029400-00 FIXED BASE 固定ベース 4
44 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
45 400-94356 HEAD_CABLE_BR_R
ヘッドケーブルブラケット Ｒ
1
46 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
48 HX-0029400-00 FIXED BASE 固定ベース 1
49 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
1
50 HX-0029400-00 FIXED BASE
固定ベース
50
51 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
50
52 400-94360 HEAD_COVER
ヘッドカバー
1
53 SM-6030602-TN SCREW M3X6 六角穴ボルト Ｍ３Ｘ６ 4
54 E3858-715-000 SEAL
手触れ禁止シール
1
55 400-94353 HEAD_LEFT_COVER
ヘッドレフトカバー
1
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
5
57 400-94355 HEAD_RIGHT_COVER
ヘッドライトカバー
1
58 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ 8
59 400-71579 HEAD_TOP_COVER_3020
ヘッドトップカバー３０２０
1
60 400-71580 HEAD_COVER_SHEET_3020
ヘッドカバーシート３０２０
1
61 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
10
62 HX-0029400-00 FIXED BASE
固定ベース
19
63 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ 2
64 400-78054 FIBER COVER
ファイバーカバー
1
65 HX-0035400-0D BASE PARTS
基板パーツ
2
66 EA-9500B01-00 CABLE BAND
束線バンド
20
67 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
30
68 HX-0006500-0B CABLE BAND 束線バンド 5
69 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
19
70 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
1
71 HX-0009600-0A GROMMET
エッジングブッシュ
1
72 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.5
73 WP-0651646-SC WASHER 平座金 6
74 HX-0045400-00 TIE MOUNT タイマウント 8
75 400-71585 HEAD_VACUUM_UNIT_ASM_3020
ヘッドバキュームユニット組３０２０
1
76 400-71586 VACUUM_CABLE_ASM_3020
バキュームケーブル組３０２０
(1)
77 PJ-3010405-05 HALF UNION
ハーフユニオン
(7)
78 400-60224 HEAD VALVE BRACKET
ヘッドバルブブラケット
(1)
79 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (4)
80 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
81 400-60556 FILTER BOX U ASM
フィルタボックス Ｕ 組
(1)
82 400-46519 FILTER BOX U
フィルタボックス Ｕ
(1)
83 400-60551 FILTER SET PIN
フィルタセットピン
(7)
84 400-62188 FILTER BOX L 80 フィルタボックス Ｌ ８０ (1)
85 400-46646 FILTER
フィルタ
(7)
86 400-46059 O RING F2
ＯリングＦ２
(7)
87 400-46058 O RING F1
ＯリングＦ１
(7)
88 SL-6031042-TN SCREW
座金付き六角穴ボルト
(2)
89 SM-6034002-TN SCREW M3 L=40 六角穴ボルト Ｍ ３ Ｌ ＝４０ (2)
90 HX-0029400-00 FIXED BASE
固定ベース
6
91 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
- 69 -

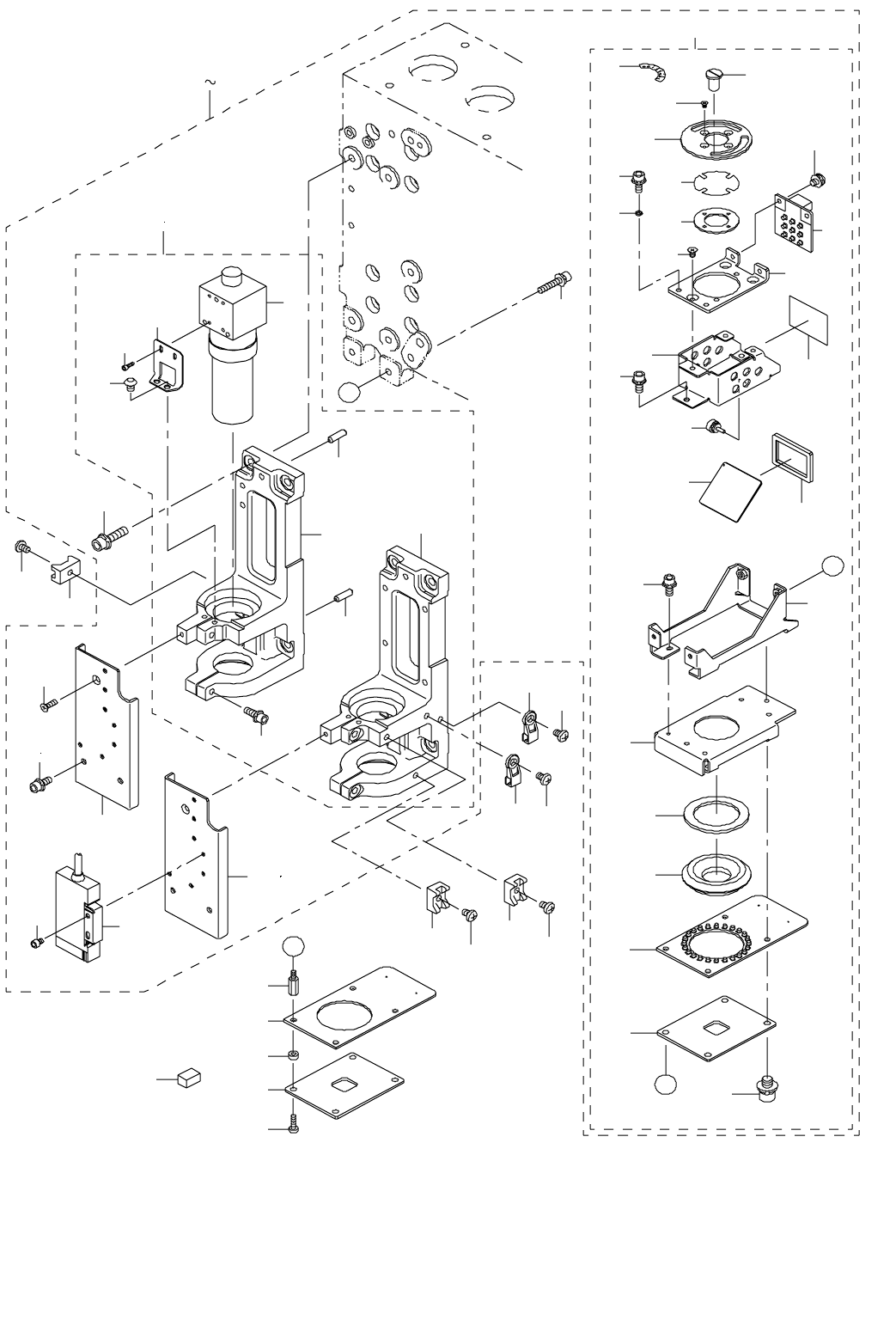

35.OCC COMPONENTS
ＯＣＣ 関係
19
12
11
16
48
25
44
A
45
47
27
42
24
22
32
33
34
35
37
39
40
A
41
31
30
29
28
23
36
38
46
21
43
26
1
3
20
49
59
56
55
57
58
14
15
7
8
9
13
6
6
4
5
54
18
53
50
52
51
10
51
52
50
52
52
50
17
18
B
B
- 70 -
NOTE( 注記 ) #01....FOR LEFT 左用
#02....FOR RIG HT 右用
#03....FOR OFFSET PLACEMENT AFTER はんだ印刷認識搭載位置補正
SOLDER SCREEN-PRINTING(OPTION) （オプション）用
#04....FOR 3020R ３０２０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-71588 OCC_LEFT_ASM
ＯＣＣ ＿左組
1
2
#02
400-71592 OCC_RIGHT_20_ASM
ＯＣＣ ＿右＿２０組
1
3
#04
400-71594 OCC_RIGHT_20R_ASM
ＯＣＣ ＿右＿２０ Ｒ 組
1
4
#01
400-71589 OCC_CAMERA_BR_L_ASM
ＯＣＣ＿カメラ＿ＢＲ＿Ｌ組
(1)
5
#02
400-71593 OCC_CAMERA_BR_R_ASM
ＯＣＣ＿カメラ＿ＢＲ＿Ｒ組
(1)
6 PH-0400122-C0 PIN
平行ピン
(2)
7 400-47573 CAMERA LENS ASSY
カメラ レンズ組
(1)
8 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ ２ Ｌ ＝３
(2)
9 400-71590 CCD_BR ＣＣＤ ブラケット (1)
10
#02
400-71312 OCC_LENS_BR_R
ＯＣＣ レンズブラケット Ｒ
(1)
11 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
12
#01
400-71311 OCC_LENS_BR_L
ＯＣＣ レンズブラケット Ｌ
(1)
13 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
14
#04
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
15 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
16 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(1)
17
#04
400-45997 CAMERA BR
カメラ ＢＲ
(1)
18 400-78050 CAMERA BRACKET
カメラブラケット
(1)
19 SL-6052092-TN SCREW 座金付き六角穴ボルト (4)
20 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(2)
21 400-71591 OCC_LIGHT_ASM
ＯＣＣ ＿ライト組
(1)
22 400-15847 OCC COLLAR
ＯＣＣ カラー
(1)
23 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
24 400-13949 LIGHT FILTER U SUPPORT
ライトフィルタ Ｕ サポート
(1)
25 L154E-821-000 LIGHT BRACKET
ライト ブラケット
(1)
26 400-15962 OCC LABEL
ＯＣＣ ラベル
(1)
27 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
28 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
29 400-14043 PRISM BASE プリズムベース (1)
30 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
(1)
31 400-14042 PRISM
プリズム
(1)
32 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(1)
33 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(4)
34 400-43896 LENS FILTER
レンズフィルター
(1)
35 400-13948 GUIDE PLATE
ガイドプレート
(1)
36 400-13944 ROTARY BASE
ロータリーベース
(1)
37 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(3)
38 400-47512 OCC C LIGHT PCB ASM ＯＣＣ Ｃ ライト基板組 (1)
39 SL-4030691-SC SCREW M3 L=6 座金付きなべ小ねじ Ｍ ３ Ｌ ＝６ (2)
40 400-44028 MIRROR BOX
ミラーボックス
(1)
41 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
42 118-04606 RUBBER PLUG
布台防振ゴム
(10)
43 400-43895 LIGHT DIFFUSER
ライトディフューザ
(1)
44 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
45 400-13943 PRISM COVER
プリズムカバー
(1)
46 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
47 400-01225 HOLD RUBBER
ホールドラバー
(1)
48 SL-6041292-TN SCREW 座金付き六角穴ボルト (2)
49 400-45484 NOZZLE SENSOR AMP ASM ノズルセンサアンプ組 (1)
50 HX-0029400-00 FIXED BASE
固定ベース
3
51
#02
HX-0034400-00 HARNESS PARTS
束線パーツ
2
52
#02
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
53 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
54 400-78052 CUSHION
クッション
2
55
#03
HX-0035400-0D BASE PARTS
基板パーツ
4
56
#03
400-14043 PRISM BASE
プリズムベース
1
57
#03
HX-0033500-0G SPACER
スペーサ
4
58 #03 400-32433 LOW HEAD SCREW M3_10 低頭六角穴付きボルト 4
59 #03 400-47508 OCC A LIGHT PCB ASM ＯＣＣ Ａ ライト基板組 1
