- 92 - N OT E( 注記 ) # 0 1 ....4 POR T EL E C TROMAG N ETIC オプション ＶＣＳ が付いている VA LVE IS NEC ES SARY WHEN 場合は、４つ組のデンジベンが OP TIO N V C S IS ATTA C HE D. 必要です。 * INS TAL LAT ION PO SITI ON A ND DI R ECT IO N VA RY IF THE P WB…
- 91 -

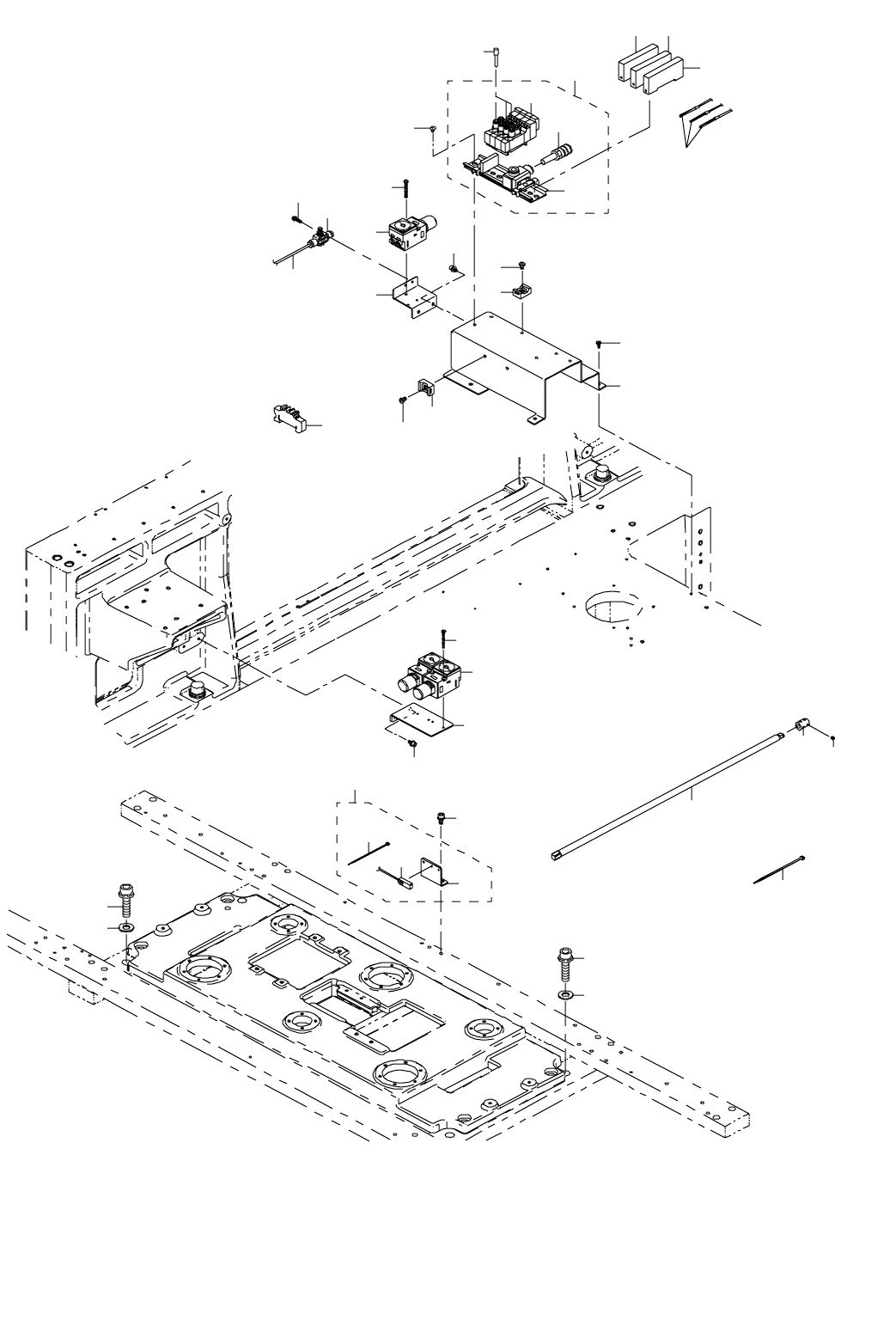

46.PWB CONVEYOR COMPONENTS(10)
基板搬送関係（１０）
25
28
29
2
14
23
24
20
15
1
21
21
1
27
22
19
18
12
32
4
3
6
7
17
16
16
17
8
9
11
10
12
5
26 30
31
33
34
35
13
36
- 92 -
NOTE( 注記 ) #01....4 PORT ELECTROMAGNETIC オプション ＶＣＳ が付いている
VALVE IS NECESSARY WHEN 場合は、４つ組のデンジベンが
OPTION VCS IS ATTACHED. 必要です。
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
4
2 400-93920 HANDLE SHAFT
ハンドルシャフト
1
3 400-00916 MANIFOLD VALVE A ASM
コンベアバルブ Ａ 組
1
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付けベース
(1)
5
#01
PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート 電磁弁
(3)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
2
8 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
1
9 PF-0200040-00 REGULATOR
レギュレータ
2
10 400-00904 REGULATOR BRACKET
レギュレータブラケット
1
11 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
4
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
13 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
1
14 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
6
15 PX-5000140-00 PLUG
止栓
3
16 HX-0029400-00 FIXED BASE
固定ベース
7
17 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
7
18 400-94486 REGULATOR_BR
レギュレータブラケット
1
19 PF-0200040-00 REGULATOR
レギュレータ
1
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
21 SL-6104042-TN BOLT
座金付き六角穴ボルト
4
22 400-93936 BU_HOME_SENSOR__BRACKET_ASM
ＢＵ ゲンテンセンサブラケット組
1
23 400-92573 BU ORG SENS ASM
ＢＵ 原点センサ組
(1)
24 E4115-729-000 UNION
ＢＵ センサーブラケット
(1)
25 EA-9500B01-00 CABLE BAND
束線バンド
(1)
26 400-92570 WAIT SENSOR ASM
ＷＡＩＴ センサ組
1
27 EA-9500B01-00 CABLE BAND
束線バンド
40
28 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
29 SM-8050502-TP SCREW M5 L=5
止めねじ
4
30 400-92571 STOP SENSOR ASM
ＳＴＯＰ センサ組
1
31 400-92572 C.OUT SENSOR ASM
Ｃ．ＯＵＴ センサ組
1
32 400-94484 CONVEYOR_VALVE_STAGE
コンベアバルブステージ
1
33 400-92512 FIBER
ファイバー
3
34 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
4
35 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
2
36 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
2
- 93 -
47.PWB CONVEYOR COMPONENTS(11)
基板搬送関係（１１）
2
56
44
17
9
12
14
15
11
32
24
23
35
31
25
30
25
27
26
33
31
27
28
29
7
8
51
53
54
3
4
5
6
52
46
48
47
50
49
53
54
A
A
43
42
37
38
39
40
41
36
45
18
13
19
13
16
34
1
10
20
21
22
55
55
