维修手册_RX-7R_SVC.pdf - 第149页
第 2 章 操作顺序书 2- 3. 校准 75 关闭前面护罩，触摸［安装完成］。 3 进行左右一次性 更换台车上升、前面护罩的 锁定。 Tips • 不进行这一操作 顺序也可进到下一工序。 触摸［完毕］。 4 显示 前侧通道 支承 板高度调整的画面。 触摸［校准执行］。 5 校准正常完成后 ，显示［校准处理正常完成 。］的信息。 触摸［完毕］。 6
第
2
章
操作顺序书
2-3.
校准
74
支承台（前 R）
Z

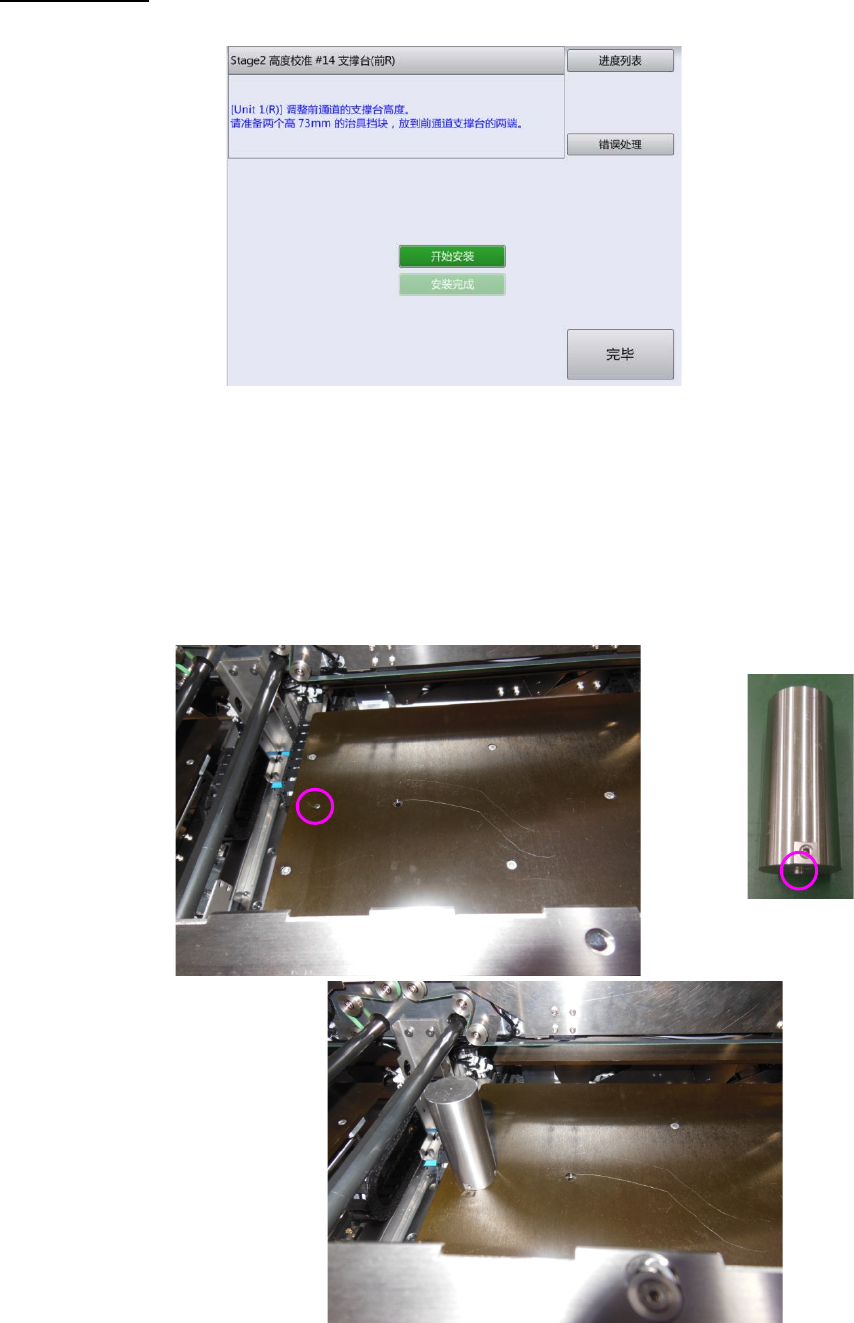

轴软件极限的确认结束后，显示如下画面。将高度调整用的治具块安装到前侧通道。
触摸［开始安装］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向待机位置移动，传送通道宽度被调
整到能够安放治具块的宽度。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，将高度
73 mm
的治具块放置在前侧通道支承板的左端。
2
放置时要把治具的销子插入支承板孔内。
装置前面
第
2
章
操作顺序书
2-3.
校准
75
关闭前面护罩，触摸［安装完成］。
3
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
4
显示前侧通道支承板高度调整的画面。
触摸［校准执行］。
5
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
6
第
2
章
操作顺序书
2-3.
校准
76
支承台（后）
触摸［开始安装］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向待机位置移动，传送通道宽度被调
整到能够安放治具块的宽度。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下放在前侧通道上的高度
73 mm
的治具块，置于后侧通道支承板的
2
左端。
治具芯片要把有电路图形的一面朝上放。
关闭前面护罩，触摸［安装完成］。
3
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
4
显示后侧通道支承板高度调整的画面。
触摸［校准执行］。
5
进行与前侧通道相同的动作（操作顺序
5
）。
触摸［完毕］。
6
保存校准结果，显示治具块的拆卸画面。
触摸［开始拆卸］。
7
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向待机位置移动，进行左右一次性更
换台车下降、前面护罩解除锁定。
打开前面护罩，从后侧通道取出高度
73 mm
的治具块。
8
关闭前面护罩，触摸［拆卸完成］。
9
进行左右一次性更换台车上升、前面护罩的锁定。
