第 2 章 操作顺序书 2- 3. 校准 128 各吸嘴号转写 贴装头的贴装行 程确定结束后，显示如下画 面。安装右侧装置各吸嘴号 转写校准用的治具吸取吸嘴 。 触摸［开始安装］。 1 进行左右一次性 更换台车上升、前面护罩的 锁定后，贴装头向安装位置 移动， RT 轴的转塔向吸 嘴号 #1 的位置旋转，所有通 道向身前靠。然后进行左右 一次性更换台车下降、前面 护罩解除锁 定。 对全部 #1 ～ #16 的 吸嘴号安装治具吸取吸嘴。 …
第
2
章
操作顺序书
2-3.
校准
127
触摸［开始拆卸］。
8
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，取下吸嘴号
#1
上安装的治具吸取吸嘴。
9
治具芯片在这里不拆下。
关闭前面护罩，触摸［拆卸完成］。
10
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
11
显示左侧装置装置内校准的［个别显示］画面。请根据画面指示与右侧装置相同地执行校准。
全部工序完成后，显示为［已完成装置内校准。］。
触摸［调整
OK
］。
12
第
2
章
操作顺序书
2-3.
校准
128
各吸嘴号转写
贴装头的贴装行程确定结束后，显示如下画面。安装右侧装置各吸嘴号转写校准用的治具吸取吸嘴。
触摸［开始安装］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转，所有通道向身前靠。然后进行左右一次性更换台车下降、前面护罩解除锁
定。
对全部
#1
～
#16
的
吸嘴号安装治具吸取吸嘴。
2
把治具芯片放置于治具芯片置放处。
3
关闭前面护罩，触摸［安装完成］。
4
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
5
显示各吸嘴号的转写画面。
触摸［校准执行］。
6
进行右左一次性更换台车上升、前面护罩的锁定后，使用元件摄像机进行暂定转写校准和分角
度转写校准，进行元件摄像机的倾角补正。在
#1
～
#16
的全部
吸嘴号上，对３种
Z
轴高度以
45
度的角度间距（８步）进行。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
7

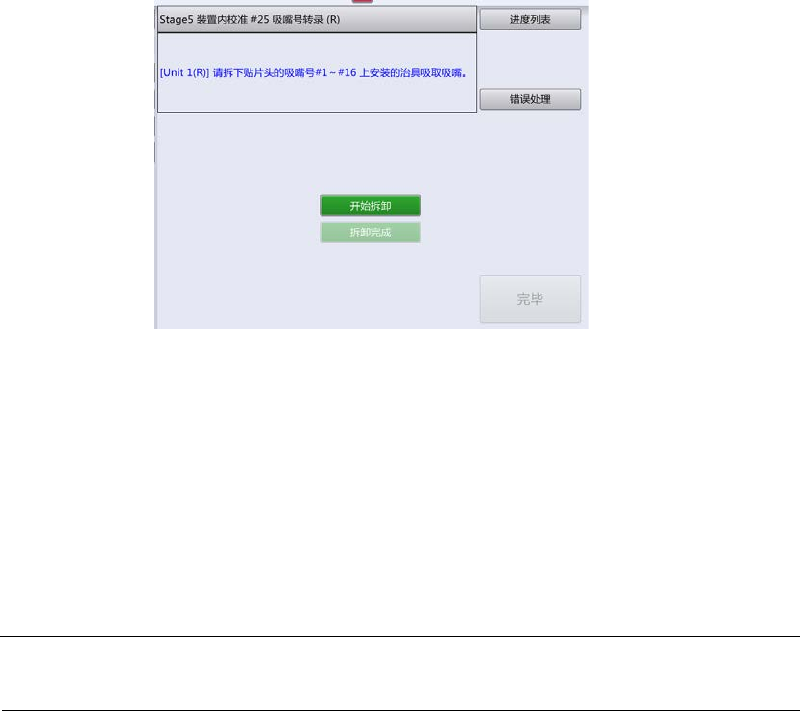

保存校准结果，显示治具吸取吸嘴的拆卸画面。
第
2
章
操作顺序书
2-3.
校准
129
触摸［开始拆卸］。
8
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下安装在
吸嘴号
#1
～
#16
上的治具吸取吸嘴。
9
治具芯片在这里不拆下。
关闭前面护罩，触摸［拆卸完成］。
10
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
11
显示左侧装置装置内校准的［个别显示］画面。请根据画面指示与右侧装置相同地执行校准。
全部工序完成后，显示为［已完成装置内校准。］。
触摸［调整
OK
］。
12
