第 2 章 操作顺序书 2- 3. 校准 141 转写补正结束后，按［拆下基板］。 8 按［恢复］。 9 机器运行完成后，请打开前护罩，拆下玻璃基板。 10 按［补正完成］。 11 角度群组转写补正结果 确认 确认 补正的结果。 选择［角度群组转写补正结果确认（ Z=0, 100% ）］。 1 按［ 个别显示 ］。请按照与角度群组转写补正相同的步骤进行贴装。 2
第
2
章
操作顺序书
2-3.
校准
140
按［生产程序切换］。
3

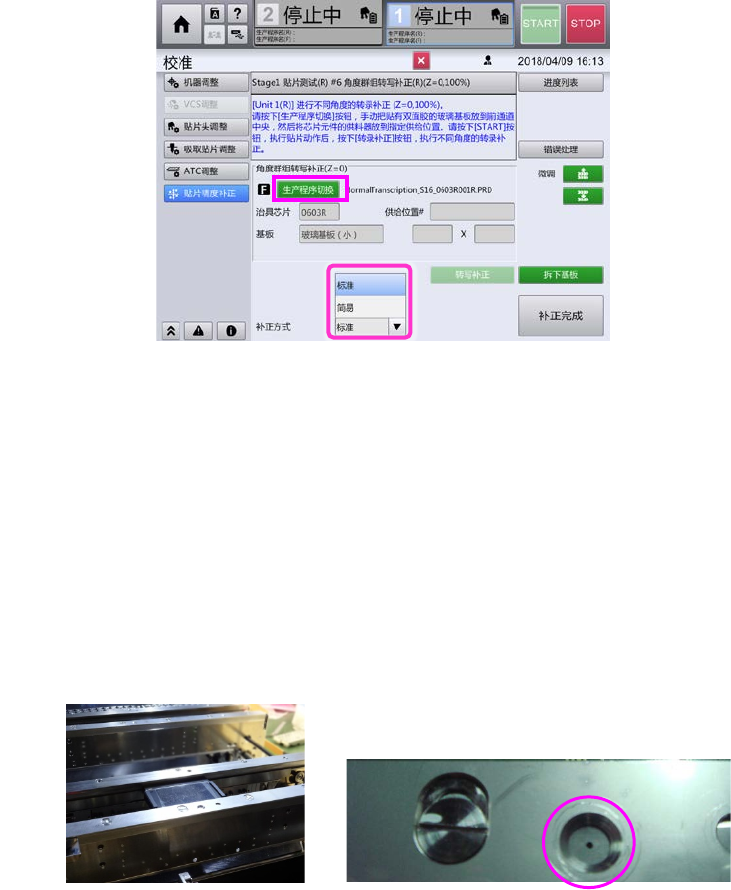

＜补充＞
从
Ver.2.07
开始，可选择
[
标准
] / [
简易
] 2
种补正方式。推荐
[
标准
]
。
[
标准
]
：进行
1024
点贴片，对元件识别的每个角度逐一设定转写的补正值。
[
简易
]
：进行
512
点贴片，仅考虑已有的贴片角度设定补正值 （以往）
Z=2,Z=4
的补正方式为按
Z=0
选择的补正方式。
[
标准
]
补正与
[
简易
]
补正相比较，芯片使用量与作业时间需要约
2
倍。
按［恢复］。
4
请打开前护罩进行安装，使传送装置的基准标记与玻璃基板中央对准。
5
将装有
0603(R)
的吸嘴盒安装到
Z115
上。
6
长按［
START
］，开始贴装。贴装结束后，按［转写补正］，执行补正。
7
第
2
章
操作顺序书
2-3.
校准
141
转写补正结束后，按［拆下基板］。
8
按［恢复］。
9
机器运行完成后，请打开前护罩，拆下玻璃基板。
10
按［补正完成］。
11
角度群组转写补正结果确认
确认补正的结果。
选择［角度群组转写补正结果确认（
Z=0, 100%
）］。
1
按［
个别显示
］。请按照与角度群组转写补正相同的步骤进行贴装。
2
第
2
章
操作顺序书
2-3.
校准
142
贴装完成后，按［转录补正确认］。
3
如果
“
偏差
3σ”
的值在规格以内，转写补正操作即结束。
4
规格内 ： 按［关闭］进入到下一步骤。
5
规格外 ： 按［重新执行补正］，执行同样步骤。
6
按［拆下基板］。
7
按［恢复］。
8
按［确认完成］。
9
